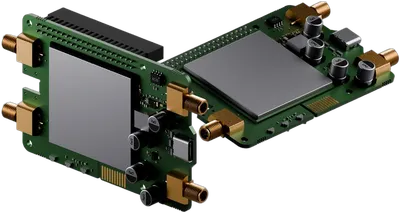

Teltonika · Modem · EBD021 · Calyx PI-Compatible 4G

Основные преимущества

• Компактное HAT+-расширение: бесшовная установка на Raspberry Pi 4 или 5 с помощью прилагаемого монтажного комплекта.
• Подключение 4G Cat 4: скорость до 75 Мбит/с в downlink и 50 Мбит/с в uplink по LTE-FDD для стабильного мобильного соединения.
• Управление модемом через GPIO: включение, перезагрузка и управление модемом напрямую через контакты Raspberry Pi.
• PCM-аудио: чистая передача звука с низкой задержкой через цифровой интерфейс PCM.
• Надёжность для промышленного применения: рабочая температура от -40 °C до 75 °C для эксплуатации в сложных условиях.
• Комплектация: все необходимые крепёжные элементы входят в поставку.

Подключение и скорость передачи данных

Модуль Calyx 4G поддерживает 4G LTE-FDD (Cat 4) со скоростью до 75 Мбит/с в downlink и 50 Мбит/с в uplink, а также 4G LTE-TDD (Cat 4) со скоростью до 65 Мбит/с в downlink и 35 Мбит/с в uplink. В режиме DC-HSPA+ модуль обеспечивает скорость до 42 Мбит/с в downlink и 5,76 Мбит/с в uplink. Обратная совместимость включает 3G со скоростью 384 кбит/с в обоих направлениях, 2G EDGE — 236,8 кбит/с, а также 2G GPRS — 85,6 кбит/с. Реализована версия 3GPP Release 9.

Поддерживаемые частотные диапазоны включают LTE-FDD B1, B3, B5, B7, B8, B20 и B28, а также LTE-TDD B38, B40 и B41. В сетях 3G поддерживаются диапазоны B1 и B8, в сетях 2G — B3 и B8. Это позволяет использовать модуль в европейских мобильных сетях.

Конструкция и установка

Модуль Calyx 4G разработан в формате HAT+ для Raspberry Pi 4 и 5 и устанавливается непосредственно на 40-контактный разъём GPIO одноплатного компьютера. Габариты модуля — 56 x 23,11 x 95,48 мм, вес — 57 г, что позволяет компактно интегрировать его в существующие системы. Прилагаемый монтажный комплект обеспечивает надёжное и устойчивое крепление.

Питание осуществляется через 40-контактный разъём или USB (5 В постоянного тока); на разъёме доступно напряжение 5 В и 3,3 В. Для подключения к хосту используется интерфейс USB 2.0 через разъём USB Type-C.

Интерфейсы и управление модемом

Через 40-контактный разъём GPIO можно напрямую управлять модемом: вход PWR_KEY активирует модем импульсом длительностью не менее 500 мс при логическом уровне 0–3,3 В (активный высокий уровень). Отдельный цифровой вход выводит модем из спящего режима, также активный высокий уровень при 0–3,3 В. Вход сброса перезагружает модем, также активный высокий уровень.

Интерфейс PCM работает как цифровой с логическим уровнем 0–3,3 В и обеспечивает чистую передачу звука с низкой задержкой. Светодиодные индикаторы Power, NET IND и NET STAT отображают состояние питания и сети. Слот для Nano-SIM (4FF) с механизмом Push-Pull и два SMA-разъёма для антенн мобильной связи завершают перечень физических интерфейсов.

Сертификация и соответствие стандартам

Модуль Calyx 4G сертифицирован по стандартам CE, UKCA, EAC, UCRF, RCM, CB и WEEE. Соответствие включает нормы электромагнитной совместимости EN 55032:2015+A11:2020+A1:2020 и EN 55035:2017+A11:2020, а также стандарты EN 61000-3-3:2013+A1:2019+A2:2021 и EN IEC 61000-3-2:2019+A1:2021+A2:2024. Радиосертификация охватывает EN 301 489-1 V2.2.3, EN 301 489-17 V3.3.1 и EN 301 489-52 V1.2.1.
