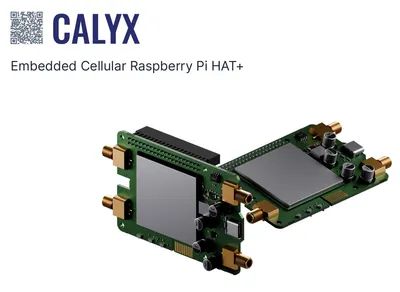

Teltonika · Modem · EBD050 · Calyx PI-Compatible 5G

Основные преимущества 5G-модема Calyx PI Teltonika

• Монтаж непосредственно на Raspberry Pi 4/5 через 40-контактный разъём GPIO
• Скорость 5G Sub-6GHz до 3,4 Гбит/с в нисходящем канале (4x4 MIMO)
• Управление GPIO-модемом: включение, перезагрузка и активация импульсом
• Аудио PCM для передачи звука с низкой задержкой
• USB 3.0 через порт USB Type-C
• Четыре антенны SMA для мобильной связи
• Температурный режим работы от -40 °C до 75 °C

Производительность и скорость сотовой связи

Модем поддерживает 5G NR в режимах SA и NSA на частотах Sub-6GHz. В режимах SA/NSA он обеспечивает нисходящую скорость 2,4/3,4 Гбит/с благодаря технологии 4x4 MIMO и восходящую скорость 900/550 Мбит/с в режиме 2x2. В автономном режиме 5G NR SA нисходящая скорость составляет 223 Мбит/с, а восходящая — 123 Мбит/с.

Совместимость с 4G LTE Cat 19 позволяет достигать нисходящей скорости до 1,6 Гбит/с и восходящей — до 200 Мбит/с. Модем также поддерживает 4G LTE Cat 4 со скоростью до 195 Мбит/с в нисходящем канале и 105 Мбит/с в восходящем, а также 3G со скоростью до 42 Мбит/с в нисходящем и 5,76 Мбит/с в восходящем каналах. Сотовый модуль соответствует стандарту 3GPP Release 17.

Конструкция и питание

Габариты модема составляют 56 x 23,11 x 100,8 мм, вес — 57 г. Он устанавливается на Raspberry Pi 4/5 с помощью входящего в комплект монтажного набора. Питание осуществляется через 40-контактный разъём напряжением 5 В постоянного тока и 3,3 В постоянного тока, входное напряжение — 5 В постоянного тока.

Четыре SMA-разъёма для антенн предназначены для мобильной связи. Слот для SIM-карты поддерживает Nano SIM (4FF) с механизмом push-pull. Светодиодные индикаторы отображают состояние питания, NET IND и NET STAT.

Управление через GPIO и интерфейсы

40-контактный разъём GPIO позволяет управлять модемом напрямую с выводов Raspberry Pi. Функция PWR_KEY активирует модем импульсом длительностью не менее 500 мс на цифровом входе с логическим уровнем 0–3,3 В (активный уровень — высокий). Пробуждение модема осуществляется через цифровой вход с логическим уровнем 0–3,3 В (активный уровень — низкий). Перезагрузка модема выполняется через цифровой вход с логическим уровнем 0–3,3 В (активный уровень — высокий).

Интерфейс PCM обеспечивает цифровую передачу аудиосигнала с логическим уровнем 0–3,3 В. Для передачи данных используется разъём USB Type-C с поддержкой USB 3.0.

Диапазоны частот и региональное покрытие

Для регионов EMEA, APAC и Бразилии модем поддерживает диапазоны 5G NR: n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n71, n75, n76, n77 и n78. Диапазоны 4G LTE-FDD включают B1, B3, B5, B7, B8, B20, B28, B32 и B71, а диапазоны LTE-TDD — B38, B40, B41, B42 и B43. Поддерживаемые диапазоны 3G: B1, B5 и B8.

Для Северной Америки диапазоны 5G NR SA и NSA включают n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77 и n78. Диапазоны 4G LTE-FDD охватывают B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B29, B30, B66 и B71, а диапазоны LTE-TDD — B38, B41, B42, B43 и B48.

Соответствие и сертификация

Модем имеет сертификаты CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB и WEEE. Он соответствует стандартам электромагнитной совместимости EN 55032:2015+A11:2020+A1:2020 и EN 55035:2017+A11:2020, а также стандартам гармонических искажений EN 61000-3-3:2013+A1:2019+A2:2021 и EN IEC 61000-3-2:2019+A1:2021+A2:2024. Соответствие радиостандартам включает EN 301 489-1 V2.2.3 и EN 301 489-3 V2.3.2. Рабочий диапазон температур: от -40 °C до 75 °C.
