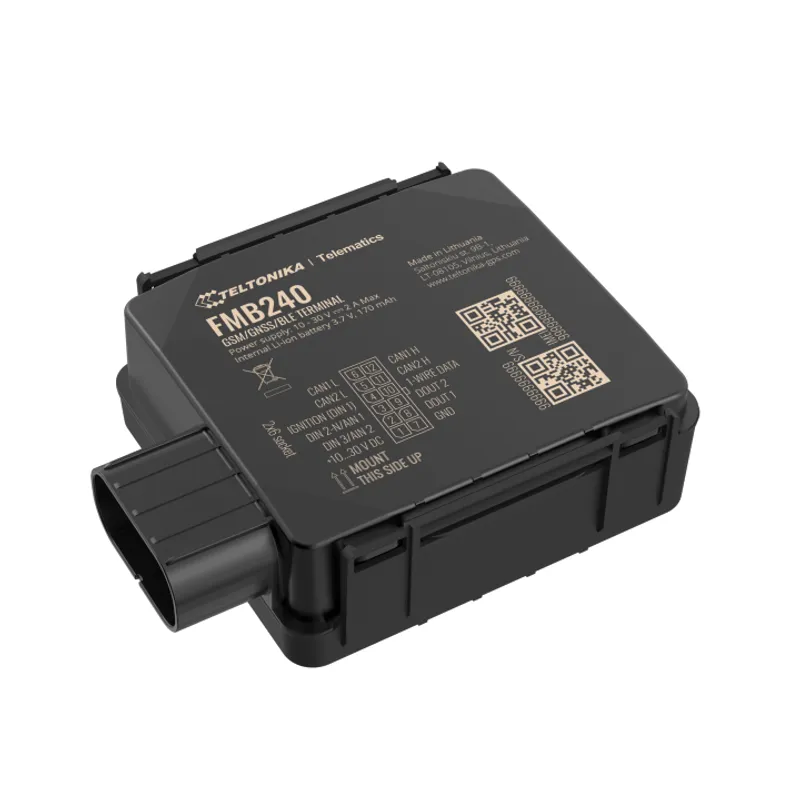

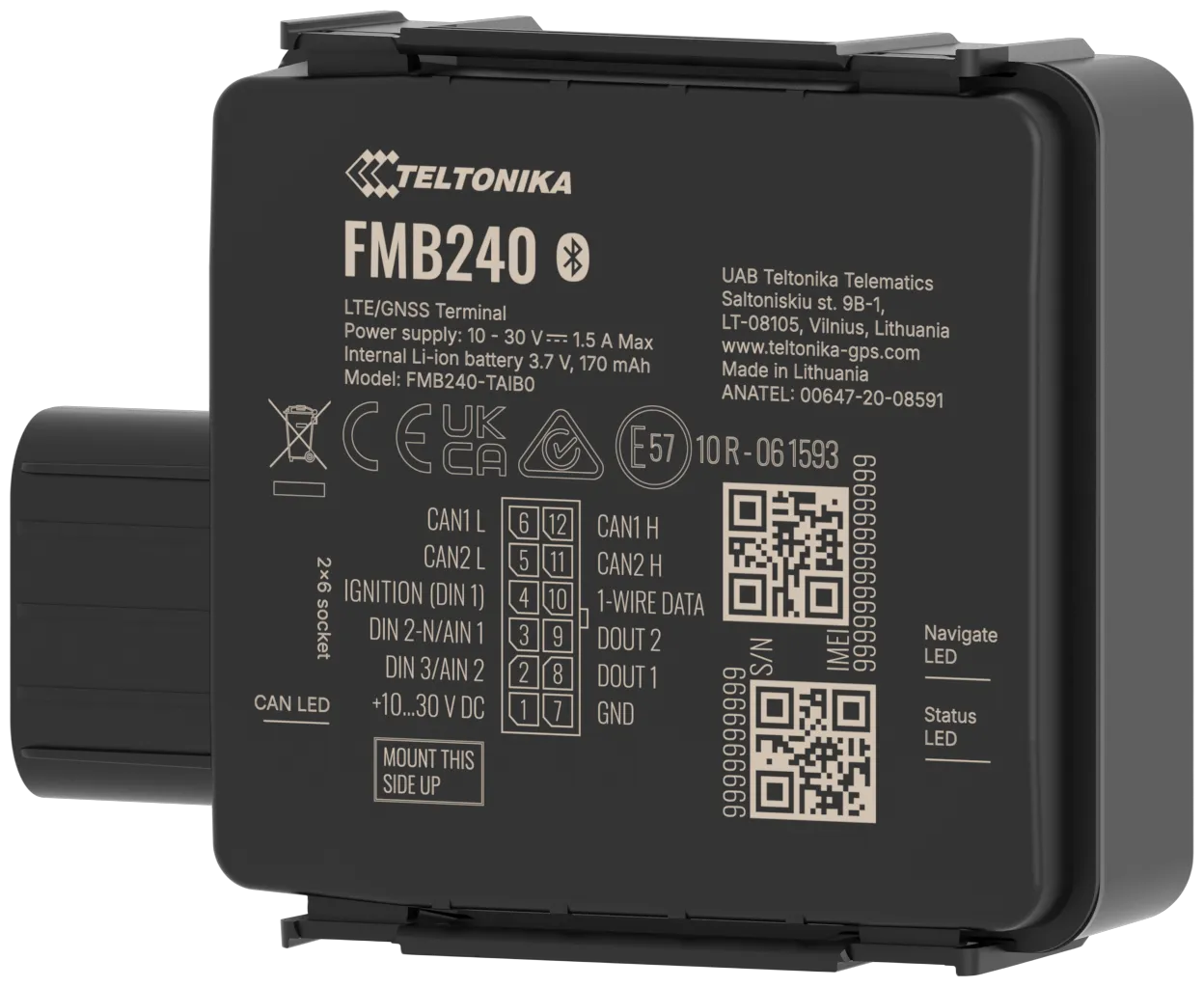

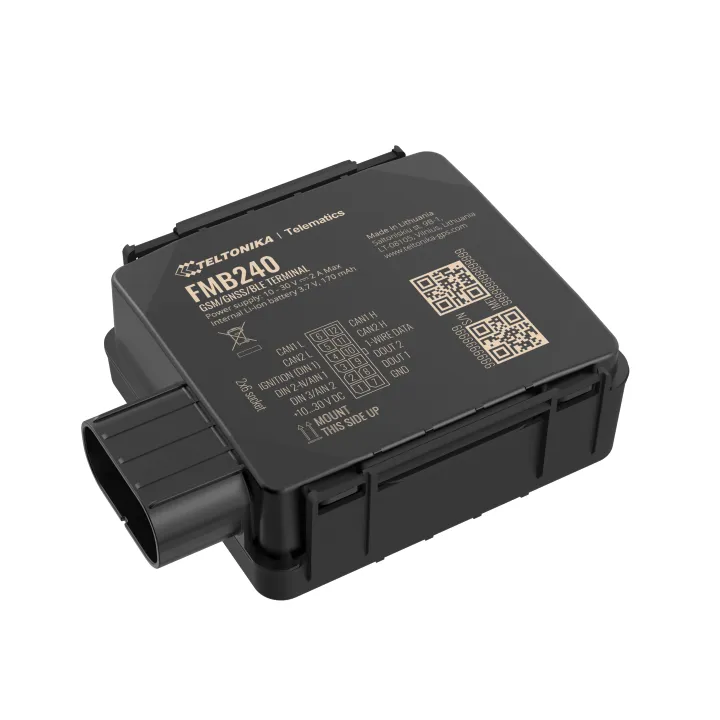

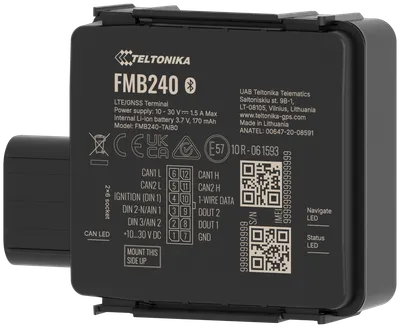

Трекер Teltonika FMB240 — это устройство GSM/GNSS/Bluetooth 2G, предназначенное для управления автопарками. Оснащён двумя CAN-интерфейсами для считывания данных с транспортных средств и имеет степень защиты IP67 для работы в сложных условиях.

Основные особенности
Четырёхдиапазонная связь 2G: глобальное покрытие в диапазонах 850/900/1800/1900 МГц с поддержкой GPRS Multi-Slot Class 12 до 240 кбит/с.
Считывание данных CAN: два CAN-интерфейса для мониторинга уровня топлива, общего расхода, скорости, пройденного расстояния, оборотов двигателя и положения педали акселератора.
Степень защиты IP67: полностью пылезащищённый корпус с устойчивостью к временному погружению на глубину до 1 м.
Bluetooth 4.0 + LE: поддержка датчиков температуры и влажности, гарнитур, OBDII-адаптеров, сканера штрих-кодов Inateck и универсальных BLE-датчиков.
Мультисистемный GNSS: приём сигналов GPS, GLONASS, GALILEO, BEIDOU, QZSS и AGPS на 33 каналах с чувствительностью -165 дБм.
Энергосбережение: четыре режима сна с потреблением от менее 6 мА в режиме Ultra Deep Sleep до менее 35 мА в номинальном режиме.

Данные CAN и мониторинг транспортного средства
Два CAN-интерфейса FMB240 позволяют считывать напрямую с бортовой шины такие параметры, как уровень топлива на приборной панели, общий расход топлива, скорость автомобиля по данным с колёс, пройденное расстояние, обороты двигателя и положение педали акселератора. Встроенный акселерометр обеспечивает обнаружение движения и активацию рабочих сценариев в зависимости от активности транспортного средства. Обнаружение включения зажигания может осуществляться через цифровой вход, акселерометр, внешнее напряжение питания или обороты двигателя.

Телематические сценарии
Трекер поддерживает расширенные сценарии, включая экологичное вождение (Green Driving), обнаружение превышения скорости, подавления сигнала (jamming), GNSS-счётчик топлива, управление цифровыми выходами по звонку, обнаружение длительной стоянки, иммобилайзер, уведомление о считывании iButton, обнаружение отключения, буксировки, аварии, геозоны (автоматические и ручные), а также режим поездки (Trip). Эти сценарии позволяют настраивать автоматические реакции на специфические события транспортного средства без ручного вмешательства.

Подключение и периферия
Сотовая связь 2G работает в четырёх диапазонах 850/900/1800/1900 МГц с передачей данных GPRS Multi-Slot Class 12 до 240 кбит/с и поддержкой SMS для текста и данных. Модуль Bluetooth 4.0 + LE обеспечивает подключение внешних устройств, включая датчики температуры и влажности, гарнитуры, OBDII-адаптеры, сканер штрих-кодов Inateck и универсальные BLE-датчики. Внутренняя флеш-память объёмом 128 МБ гарантирует локальную запись данных при отсутствии сетевого покрытия. Устройство поддерживает как Micro-SIM, так и eSIM для сотовой связи.

Настройка и управление
Настройка и обновление прошивки доступны через FOTA Web, FOTA, Teltonika Configurator по USB и Bluetooth, а также мобильное приложение FMBT. Команды GPRS поддерживают конфигурирование, управление цифровыми выходами и отладку, а команды SMS предоставляют те же функции с дополнительным управлением событиями. Синхронизация времени возможна через GPS, NITZ или NTP. Три светодиодных индикатора отображают рабочие состояния устройства.

Питание и надёжность
FMB240 работает при входном напряжении от 10 до 30 В постоянного тока с защитой от перенапряжения и оснащён резервной Li-Ion батареей ёмкостью 170 мАч на 3,7 В. Режимы сна снижают потребление до значений от менее 6 мА в режиме Ultra Deep Sleep до менее 20 мА в режиме GPS Sleep, при номинальном потреблении без нагрузки менее 35 мА и пиковом — менее 1,5 А при полной нагрузке. Степень защиты IP67 обеспечивает полную пылезащищённость и устойчивость к временному погружению на глубину до 1 м. Рабочая температура без батареи составляет от -40 °C до +85 °C, влажность — от 5% до 95% без конденсации.

Аппаратные интерфейсы
Устройство имеет 3 цифровых входа, из которых 1 отрицательный и 2 могут быть настроены как импульсные, 2 цифровых выхода и 2 аналоговых входа. Интерфейс 1-Wire доступен для подключения аксессуаров, таких как считыватели iButton или датчики температуры. Антенны GNSS и GSM — внутренние с высоким коэффициентом усиления, что исключает необходимость в наружных антеннах. Порт USB 2.0 Micro-USB позволяет выполнять проводную настройку и локальное обновление прошивки.

Технические характеристики
Модуль: Teltonika TM2500
Технология: GSM/GPRS/GNSS/Bluetooth
GNSS: GPS, GLONASS, GALILEO, BEIDOU, QZSS, AGPS
Каналы отслеживания: 33
Чувствительность отслеживания: -165 dBm
Точность позиционирования: 2,5 CEP
Точность скорости: 0,1 м/с (с погрешностью в пределах ±15%)
Горячий старт: 1 с
Тёплый старт: 25 с
Холодный старт: 35 с
Диапазоны 2G: Quad-band 850/900/1800/1900 МГц
Передача данных: GPRS Multi-Slot Class 12 (до 240 кбит/с), GPRS Mobile Station Class B
Поддержка данных: SMS (текст/данные)
Bluetooth: 4.0 + LE
Цифровые входы: 3
Отрицательные входы: 1 (Цифровой вход 2)
Импульсные входы: 2 (Цифровой вход 1, Цифровой вход 2)
Цифровые выходы: 2
Аналоговые входы: 2
CAN-интерфейсы: 2
1-Wire: 1
Датчики: Акселерометр
SIM: Micro-SIM + eSIM
Внутренняя флеш-память: 128 МБ
Антенна GNSS: Внутренняя с высоким коэффициентом усиления
Антенна GSM: Внутренняя с высоким коэффициентом усиления
USB: 2.0 Micro-USB
Светодиодная индикация: 3 светодиода состояния
Входное напряжение: 10–30 В постоянного тока с защитой от перенапряжения
Резервная батарея: Li-Ion 170 мАч 3,7 В (0,63 Вт·ч)
Потребление при 12 В (Ultra Deep Sleep): 6 мА
Потребление при 12 В (Deep Sleep): 8 мА
Потребление при 12 В (Online Deep Sleep): 11 мА
Потребление при 12 В (GPS Sleep): 20 мА
Потребление при 12 В (номинальное без нагрузки): 35 мА
Потребление при 12 В (максимальное с полной нагрузкой/пик): 1,5 А
Габариты (Д x Ш x В): 70,5 x 67,0 x 25,6 мм
Габариты с разъёмом (Д x Ш x В): 85,0 x 67,0 x 25,6 мм
Степень защиты: IP67
Рабочая температура (без батареи): от -40 °C до +85 °C
Температура хранения (без батареи): от -40 °C до +85 °C
Влажность при эксплуатации: 5% – 95% без конденсации
Температура зарядки батареи: от 0 °C до +45 °C
Температура разряда батареи: от -20 °C до +60 °C
Температура хранения батареи (1 месяц): от -20 °C до +45 °C
Температура хранения батареи (6 месяцев): от -20 °C до +35 °C
Режимы сна: GPS Sleep, Online Deep Sleep, Deep Sleep, Ultra Deep Sleep
Сертификаты: E-mark, Reach, RoHS
Гарантия: 24 месяца
