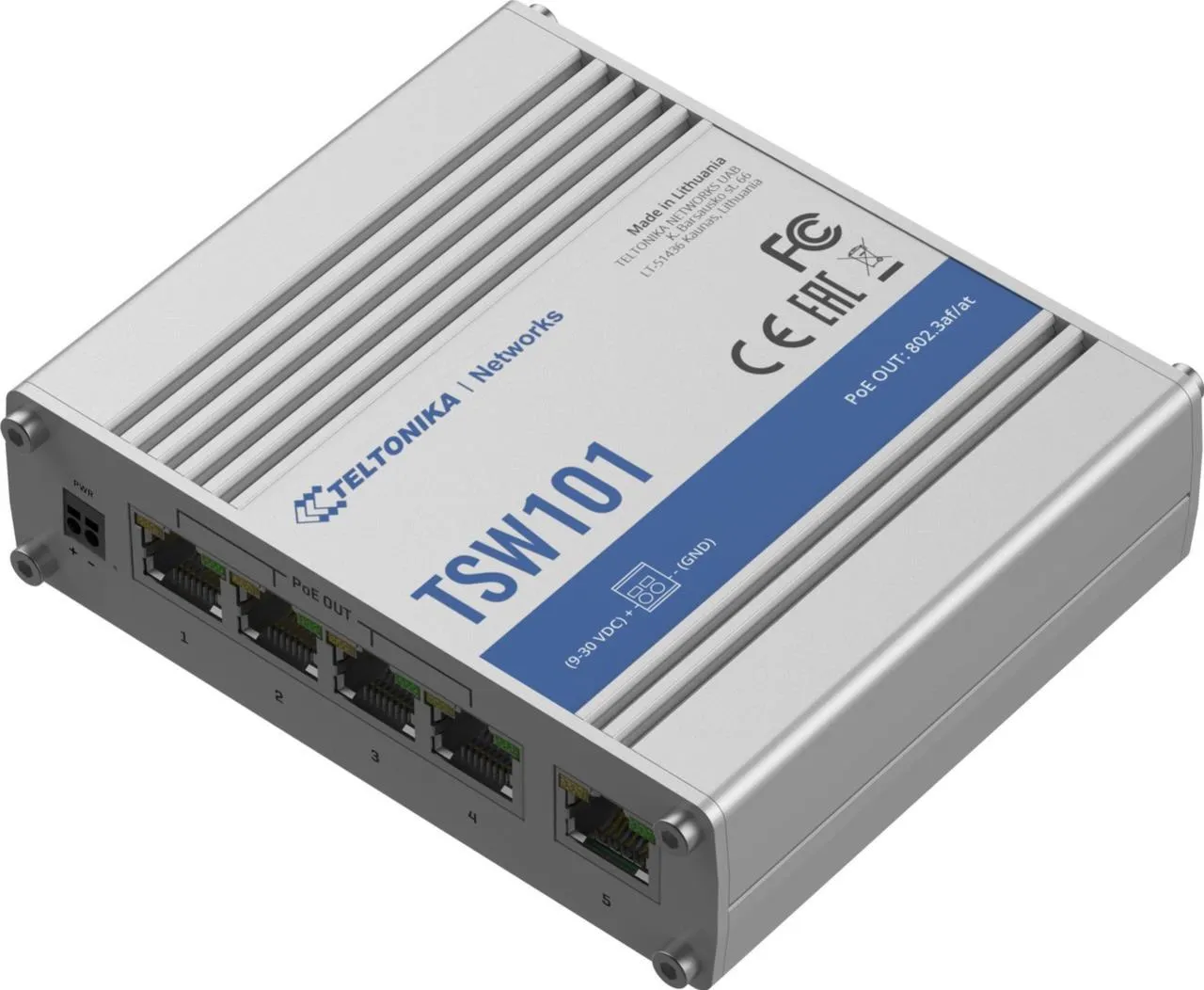

Teltonika · Switch · TSW101 · 5 Port Gigabit Industrial unmanaged POE Switch

Основные преимущества

• Готов к работе сразу: не требует настройки
• Четыре PoE+-порта: IEEE 802.3af и 802.3at на портах 1–4
• Широкий диапазон напряжения питания: 9–30 В постоянного тока, подключается напрямую к автомобильным аккумуляторам на 12 или 24 В
• Компактный алюминиевый корпус: размеры 115 × 32 × 95 мм для установки в ограниченном пространстве
• Сертификация для автомобильной отрасли: CE, UKCA, FCC, IC, E-Mark и другие

Производительность и пропускная способность

TSW101 оснащён пятью RJ45-портами с поддержкой скоростей 10, 100 и 1000 Мбит/с и неблокирующей пропускной способностью 10 Гбит/с. Таблица MAC-адресов вмещает 2000 записей, поддерживаются Jumbo-фреймы размером до 9216 байт. Буфер пакетов объёмом 128 КБ обеспечивает надёжную передачу данных даже при пиковых нагрузках. Максимальная длина Ethernet-кабеля составляет 100 м.

Питание через PoE

Порты 1–4 классифицируются как оборудование источника питания (PSE) и обеспечивают питание подключённых устройств (PD) по стандартам IEEE 802.3af и 802.3at. На каждый порт приходится до 30 Вт, а общее бюджет PoE составляет 60 Вт. Это позволяет централизовать питание без необходимости использования отдельного блока питания для каждого конечного устройства.

Питание и энергопотребление

Коммутатор запитывается через двухполюсный промышленный разъём постоянного тока напряжением 9–30 В и может подключаться напрямую к автомобильному аккумулятору на 12 или 24 В без дополнительного блока питания. В режиме ожидания собственное потребление составляет 0,8 Вт, без нагрузки PoE — не более 2,2 Вт. При полной загрузке PoE общее энергопотребление достигает 106 Вт.

Корпус и монтаж

Алюминиевый корпус имеет размеры 115 × 32 × 95 мм и весит 354 г. Степень защиты — IP30. Для монтажа предусмотрены DIN-рейка и настенное крепление (требуется дополнительный комплект), а также установка на ровную поверхность. Винт заземления на задней панели обеспечивает правильное выравнивание потенциалов.

Условия эксплуатации

TSW101 предназначен для работы в жёстких условиях и функционирует при температурах от -40 °C до +75 °C. Допустимая влажность воздуха — от 10 % до 90 % без конденсации. Автоматическое определение типа кабеля (Auto MDI/MDIX) на всех портах упрощает подключение, так как не требуется учитывать тип кабеля и сторону подключения.

Сертификация и соответствие стандартам

Устройство соответствует стандартам IEEE 802.3, IEEE 802.3u и 802.3az, а также требованиям безопасности EN IEC 62368-1:2020+A11:2020. Сертификаты включают CE, REACH, RoHS, WEEE, UKCA, FCC, IC, CB, RCM и E-Mark. Гарантия производителя составляет 24 месяца.
