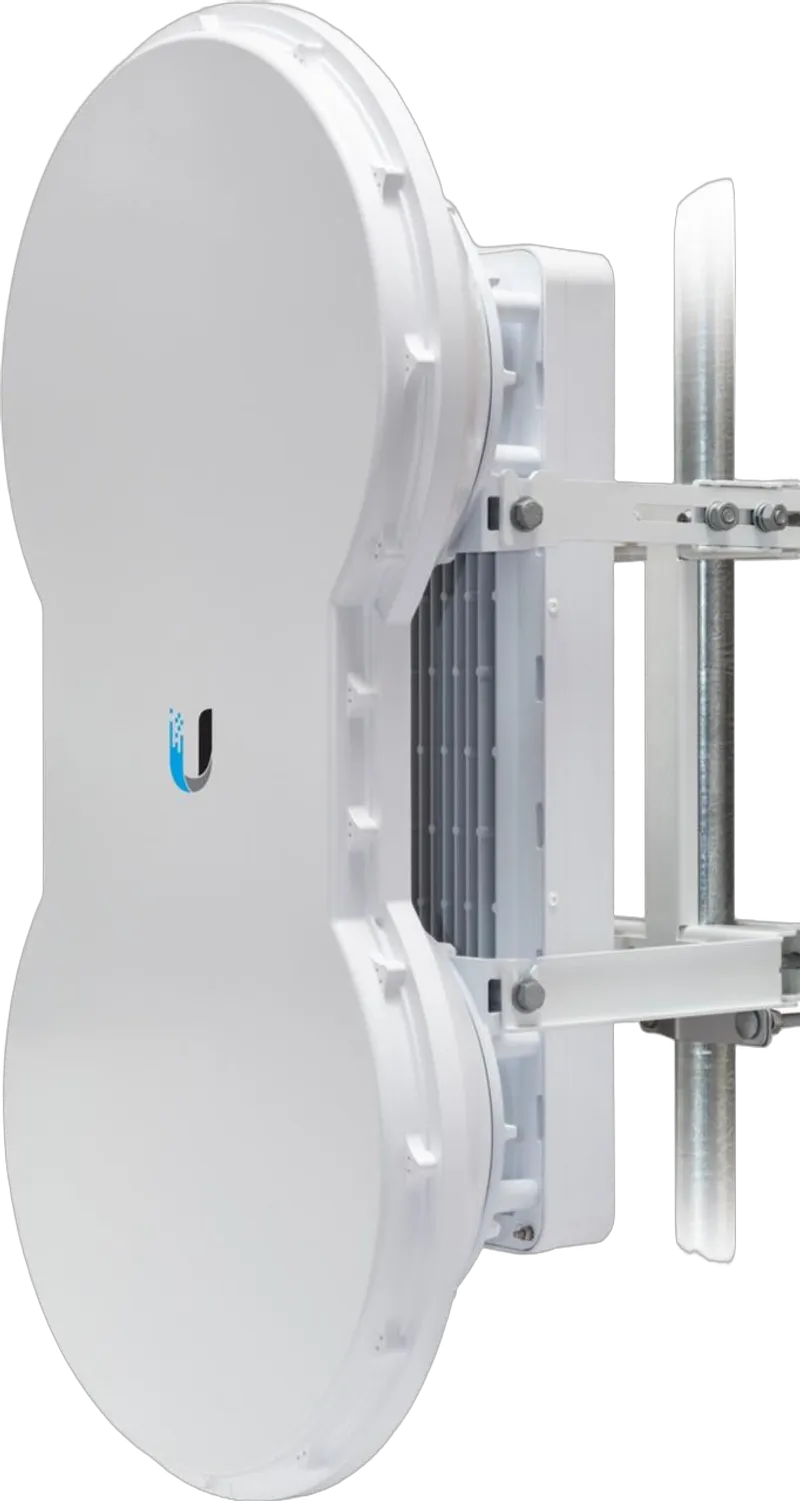

Ubiquiti Networks airFiber5 network antenna Sector antenna 23 dBi (AF-5U)

Основные преимущества

• Высокая пропускная способность: до 1,2+ Гбит/с при поддержке более 1 миллиона пакетов в секунду
• Дальность связи: свыше 100 км в зависимости от регуляторного региона
• Низкая задержка: менее 200 мкс в полнодуплексном режиме при полной пропускной способности
• Шифрование: 128-битное AES-шифрование для защиты передаваемых данных
• GPS-синхронизация: синхронизация кадров радиосвязи через GPS-часы
• Гибкость каналов: ширина канала 10/20/30/40/50 МГц

Производительность и пропускная способность

Антенна поддерживает модуляцию от 1024QAM MIMO до ¼ Rate QPSK xRT, что позволяет адаптировать скорость передачи в зависимости от условий канала. В полнодуплексном режиме задержка составляет менее 200 мкс при полной пропускной способности, а в полудуплексном режиме — менее 2 мс. Коэффициент передачи составляет фиксированные 50% для восходящего и нисходящего каналов. Максимальный размер передаваемого блока данных (MTU) достигает 9600 байт.

Антенная система и радиочастотные характеристики

Интегрированная разделённая антенна обеспечивает коэффициент усиления 23 dBi как для передачи, так и для приёма. Ширина луча составляет 6°, а отношение «фронт/тыл» — 70 дБ. Антенна использует двойную наклонную поляризацию с кросс-поляризационной развязкой более 28 дБ. Точность частоты составляет ±2,5 ppm без GPS-синхронизации и ±0,2 ppm с GPS-синхронизацией. Функция автоматического управления мощностью передачи (ATPC) поддерживается.

Рабочие частоты и регуляторные стандарты

Антенна работает в диапазоне 5725–6200 МГц. Для соответствия стандарту FCC 15.247 и IC RSS-210 рабочий диапазон составляет 5725–5850 МГц, а для стандарта ETSI EN 302 502 — 5725–5875 МГц. Функция динамического выбора частоты (DFS) применяется в регионе CE и не применима для FCC/IC. Максимальная изотропно-излучаемая мощность (EIRP) составляет около 50 дБм и зависит от регуляторного региона и частотного диапазона. Рекомендуемая максимальная мощность передачи варьируется от 39 дБм при модуляции 10x до 47 дБм при модуляции 4x и ниже.

Питание и подключение

Антенна питается через пассивный Power over Ethernet с поддерживаемым диапазоном напряжения от +42 до +58 В постоянного тока, а также -48 В постоянного тока. В комплект входит PoE-адаптер GigE на 50 В и 1,2 А. Максимальное энергопотребление составляет 40 Вт. Устройство оснащено одним портом Ethernet 10/100/1000 для передачи данных и одним портом Ethernet 10/100 для управления. Дополнительный порт RJ-12 служит для вывода тонального сигнала юстировки.

Установка и эксплуатация

В комплект входит крепление на мачту. Антенна выдерживает ветровую нагрузку 863 Н при скорости ветра 200 км/ч. Рабочий температурный диапазон составляет от -40 до +55 °C. Габариты радиомодуля — 938,4 × 468,4 × 281,4 мм, а вес с креплением — 16 кг. Двенадцать индикаторных светодиодов отображают состояние соединения, скорость портов, GPS-синхронизацию, режим ведущий/ведомый, статус канала, модуляцию и уровень сигнала.

Технические спецификации

• Максимальная пропускная способность: 1,2+ Гбит/с
• Максимальная дальность: 100+ км (зависит от регуляторного региона)
• Пакетов в секунду: 1+ миллион
• Шифрование: 128-бит AES
• Задержка (полный дуплекс): < 200 мкс при полной пропускной способности
• Задержка (полудуплекс): < 2 мс при полной пропускной способности
• Соотношение восходящий/нисходящий: 50% фиксированное
• MTU: до 9600
• Рабочая частота (AF-5U): 5725–6200 МГц
• Рабочая частота (FCC 15.247, IC RSS-210): 5725–5850 МГц
• Рабочая частота (ETSI EN 302 502): 5725–5875 МГц
• Ширина канала: 10/20/30/40/50 МГц
• Модуляция: 1024QAM MIMO, 256QAM MIMO, 64QAM MIMO, 16QAM MIMO, QPSK MIMO, ½ Rate QPSK xRT, ¼ Rate QPSK xRT
• Коэффициент усиления TX: 23 dBi
• Коэффициент усиления RX: 23 dBi
• Ширина луча: 6°
• Отношение «фронт/тыл»: 70 дБ
• Поляризация: двойная наклонная
• Кросс-поляризационная развязка: > 28 дБ
• EIRP: ~50 дБм (зависит от регуляторного региона и частотного диапазона)
• Точность частоты (без GPS): ±2,5 ppm
• Точность частоты (с GPS): ±0,2 ppm
• ATPC: да
• GPS-синхронизация: да
• DFS (AF-5U): CE (FCC/IC не применимо)
• Чувствительность приёма (10x 1024QAM, 10 МГц): -63 дБм
• Чувствительность приёма (10x 1024QAM, 50 МГц): -57 дБм
• Чувствительность приёма (8x 256QAM, 10 МГц): -70 дБм
• Чувствительность приёма (8x 256QAM, 50 МГц): -64 дБм
• Чувствительность приёма (6x 64QAM, 10 МГц): -77 дБм
• Чувствительность приёма (6x 64QAM, 50 МГц): -71 дБм
• Чувствительность приёма (4x 16QAM MIMO, 10 МГц): -84 дБм
• Чувствительность приёма (4x 16QAM MIMO, 50 МГц): -78 дБм
• Чувствительность приёма (2x QPSK MIMO, 10 МГц): -90 дБм
• Чувствительность приёма (2x QPSK MIMO, 50 МГц): -84 дБм
• Чувствительность приёма (1x ½ Rate QPSK xRT, 10 МГц): -93 дБм
• Чувствительность приёма (1x ½ Rate QPSK xRT, 50 МГц): -87 дБм
• Чувствительность приёма (¼x ¼ Rate QPSK xRT, 10 МГц): -95 дБм
• Чувствительность приёма (¼x ¼ Rate QPSK xRT, 50 МГц): -91 дБм
• Рекомендуемая макс. мощность TX (10x): 39 дБм
• Рекомендуемая макс. мощность TX (8x): 43 дБм
• Рекомендуемая макс. мощность TX (6x): 45 дБм
• Рекомендуемая макс. мощность TX (4x и ниже): 47 дБм
• Порт данных: 1 × Ethernet 10/100/1000
• Порт управления: 1 × Ethernet 10/100
• Дополнительный порт: 1 × RJ-12, порт тональной юстировки
• Светодиоды: 12 индикаторов состояния
• Максимальное энергопотребление: 40 Вт
• Источник питания: PoE-адаптер GigE 50 В, 1,2 А (в комплекте)
• Способ питания: пассивный Power over Ethernet
• Поддерживаемое напряжение: от +42 до +58 В пост. тока, -48 В пост. тока
• Рабочая температура: от -40 до +55 °C
• Габариты (радиомодуль): 938,4 × 468,4 × 281,4 мм
• Габариты (упаковка): 1042 × 573 × 502 мм
• Вес (с креплением): 16 кг
• Вес (упаковка): 26,5 кг
• Крепление: комплект для монтажа на мачту (в комплекте)
• Ветровая нагрузка: 863 Н при 200 км/ч
• Устойчивость к ветру: 200 км/ч
• Сертификация: CE, FCC, IC
