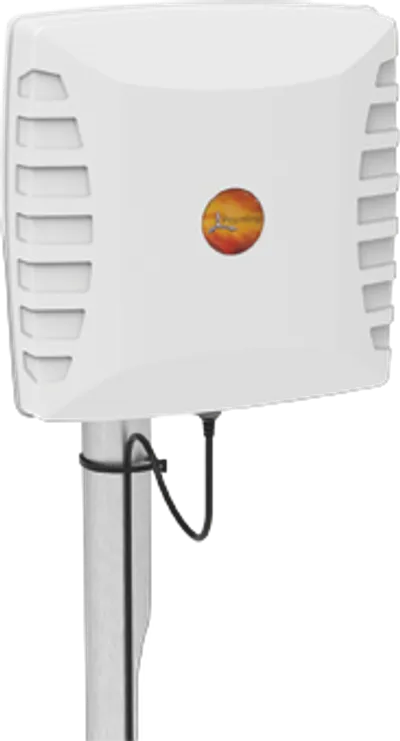

Poynting · Antennen · RFID · Mast · A-PATCH-0025-V2-02 · weiß · N-Type (F) · 8,7 dbi Patch Antenna PATCH-25

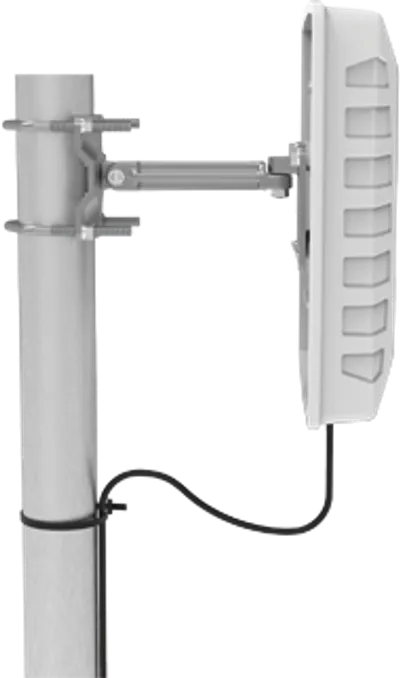

Die Poynting PATCH-25 ist eine zirkular polarisierte RFID-Patchantenne für den Frequenzbereich 860 bis 960 MHz, die sowohl EU- als auch USA-RFID-Bänder abdeckt und mit einer Richtcharakteristik von 8,8 dBic Gewinn eine zuverlässige Tag-Erfassung in jeder Ausrichtung ermöglicht. Vorteile auf einen Blick Dual-Region-RFID: Abdeckung der EU- und USA-RFID-Frequenzbänder für weltweite Einsatzmöglichkeiten Zirkular polarisiert: Sichere RFID-Lesung unabhängig von der Ausrichtung der Tags Robustes Design: Geeignet für den Einsatz in Innen- und Außenbereichen Niedriger VSWR: Typischerweise kleiner als 1,3:1 mit einer Rückflussdämpfung von besser als 20 dB Einfache Mastmontage: Pole-Mount-Befestigung für eine unkomplizierte Installation GSM-Abdeckung: Abdeckung der GSM-800- und GSM-900-Bänder zur Verbesserung der Innenraumabdeckung Anwendungsbereich und Einsatzgebiete Die PATCH-25 ist für IoT-M2M- und Smart-Meter-Anwendungen sowie für RFID-Lesegeräte konzipiert, die eine stabile Konnektivität in unterschiedlichen Umgebungen erfordern. Die Antenne eignet sich für Gebiete mit schlechter GSM-800- und GSM-900-Abdeckung sowie für GSM-Anwendungen in Innenräumen, in ländlichen und städtischen Umgebungen. Sie ist netzbetreiberunabhängig einsetzbar und unterstützt neben RFID auch die 5G-Bänder n8, n81, n100 und n106 sowie die LTE-Bänder B8 und B106. Polarisation und Lesesicherheit Die zirkulare Polarisation der Antenne stellt eine konsistente RFID-Lesung in jeder Orientierung des Tags sicher, was die Erfassungsgenauigkeit in praktischen Anwendungen erhöht. Aufgrund dieser zirkularen Polarisation kann die Antenne zudem zur Verbesserung der GSM-Abdeckung in Innenräumen eingesetzt werden. Die Antenne ist rechtsdrehend polarisiert und als SISO-System ausgelegt. Robustheit und Umgebungsbedingungen Die PATCH-25 ist für den Einsatz in Außen- und Innenbereichen konzipiert. Das Gehäuse besteht aus halogenfreiem ABS-Material mit einer hohen Schlagfestigkeit. Die Antenne ist für hohe relative Luftfeuchtigkeit und anspruchsvolle Wetterbedingungen ausgelegt. Die Windüberlebensdauer beträgt bis zu 160 km/h. Montage und Anschluss Die Antenne wird mit einer Pole-Mount-Befestigung am Mast installiert und ist für eine einfache Montage ausgelegt. Der Anschluss erfolgt über einen N-Type-Female-Steckverbinder, die Eingangsimpedanz beträgt nominal 50 Ohm. Die Antenne wird ohne Kabel geliefert, sodass das Koaxialkabel vom Typ RG-58 mit einem Kabelverlust von 0,535 dB/m bei 900 MHz nach den Anforderungen der jeweiligen Installation separat zu beschaffen ist. Die Belastbarkeit der Einspeisung liegt bei 10 W. Technische Spezifikationen Frequenzbereich: 860–960 MHz Frequenzbänder: 868–915 MHz, 880–960 MHz Verstärkung: 8,8 dBic (ohne Kabelverlust) Richtcharakteristik: Uni-Directional Polarisation: Zirkular (rechtsdrehend) MIMO: SISO VSWR: typischerweise 1,3:1, Rückflussdämpfung besser als 20 dB 5G-Bänder: n8, n81, n100, n106 LTE/4G-Bänder: B8, B106 Technologie: RFID Anwendungsbereich: IoT M2M & Smart Meter Antennas Anschluss: N-Type (Female) Koaxialkabeltyp / Länge: RG-58 / 0 m Eingangsimpedanz: 50 Ohm (nominal) Belastbarkeit der Einspeisung: 10 W Koaxialkabel-Verlust: 0,535 dB/m @ 900 MHz Montageart: Mast (Pole Mount) Schlagfestigkeit: IK 08 Material Radom: ABS (halogenfrei) Farbe: Off White / weiß Produktabmessungen: 250 mm × 250 mm × 40 mm Verpackungsabmessungen: 335 mm × 250 mm × 95 mm Verpackungsgewicht: 0,86 kg Master Box Menge: 10 Stück Master Box Gewicht: 13,28 kg Garantie: 24 Monate Herkunftsland: CN
