Poynting · Antennen · 5G/LTE · Marine/Küste · A-SWIRL-0008-V1-01 · 8x8 MIMO LTE/5G · WiFi 7, GPS

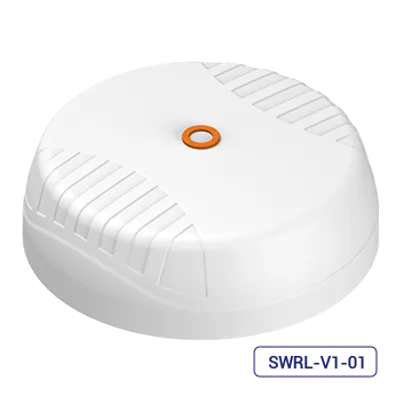

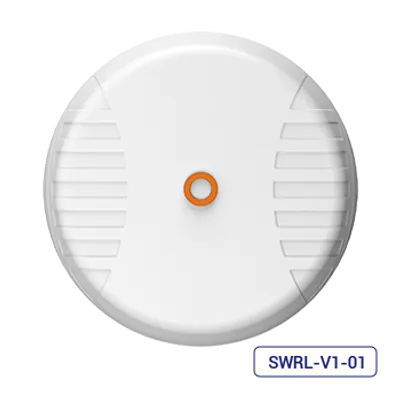

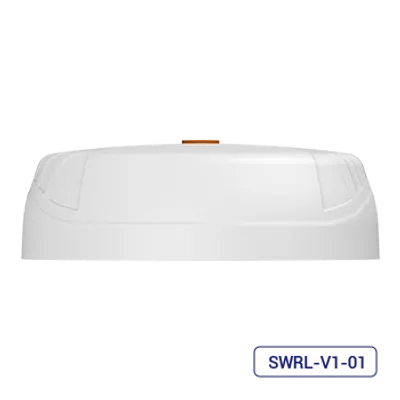

Die Poynting SWIRL-8 ist eine multifunktionale Rundstrahlantenne mit 8×8 MIMO für LTE und 5G, die acht kreuzpolarisierte Mobilfunkantennen, vier Dualband-WLAN-Antennen und eine Dualband-GNSS-Antenne in einem Gehäuse vereint. Sie richtet sich an Anwendungen in der Schifffahrt, an Küstenstandorten sowie im Transport- und Mobilitätsbereich und deckt den Mobilfunkfrequenzbereich von 617 bis 6000 MHz mit einer Spitzenverstärkung von 6 dBi ab. Vorteile auf einen Blick Großer Frequenzbereich: Mobilfunkantennen von 617 bis 6000 MHz für umfassende LTE- und 5G-Abdeckung 8×8 MIMO: Acht kreuzpolarisierte Antennen für horizontal und vertikal polarisierte Signale Dualband-WLAN bis Wi-Fi 7: Vier Antennen für 2,4 GHz und 5 bis 7,2 GHz Dualband-GNSS: GPS L1 und L5 in einer Antenne Hochwertiger Schutz für anspruchsvolle Umgebungsbedingungen Omni-Directional: Rundstrahlcharakteristik für 360-Grad-Empfang Antennendesign und Leistung Die Antenne integriert acht kreuzpolarisierte Mobilfunkantennen, die Frequenzen von 617 bis 6000 MHz abdecken und eine Spitzenverstärkung von 6 dBi bieten. Die Kreuzpolarisation in horizontaler und vertikaler Ebene verbessert die Signalempfangsleistung in reflektionsreichen Umgebungen. Das omnidirektionale Strahlungsdiagramm sorgt für Rundumempfang, was den Einsatz auf bewegten Plattformen und in wechselnden Ausrichtungen erleichtert. Zusätzlich zum Mobilfunk sind vier Dualband-WLAN-Antennen integriert, die die Frequenzbereiche 2,4 GHz sowie 5 bis 7,2 GHz unterstützen und die Wi-Fi-Standards 802.11g, 802.11n, 802.11ac, 802.11ax und 802.11be abdecken. Eine weitere Antenne empfängt GNSS-Signale auf den Frequenzen GPS L1 und L5. Einsatzbereiche und Montage Die Antenne ist für Marine-, Küsten-, Transport- und Mobilitätsanwendungen konzipiert. Sie ist für den Einsatz unter widrigen Umgebungsbedingungen ausgelegt. Als Montagearten sind Magnetmontage und Flächenmontage vorgesehen, was flexible Installationsmöglichkeiten an unterschiedlichen Trägerstrukturen bietet. Die Anschlüsse erfolgen über SMA-Stecker (männlich). Das Koaxialkabel vom Typ RTK-031 ist 0,65 m lang und ermöglicht bei der Installation kurze Kabelführungen zum angeschlossenen Gerät. Als Zubehör ist die Halterung BRKT-92 verfügbar. Zulassung und Konformität Die Antenne verfügt über eine Genehmigung nach ECE-Regelung Nr. 10 einschließlich Änderung Nr. 06 Ergänzung 03 mit der Genehmigungsnummer E1*10R06/03*10530*00. Der für die Prüfungen zuständige technische Dienst ist Akkodis Germany EMC GmbH. Der Prüfbericht trägt die Nummer P250020 und ist vom 07.03.2025 datiert. Das ECE-Genehmigungszeichen ist auf einem Klebeschild auf dem Gehäuse oder am Kabel angebracht. Technische Spezifikationen MIMO: 8×8 Polarisation: X-Polarised LTE-Ports: 8 GNSS/GPS-Ports: 1 WLAN-Ports: 4 Mobilfunkfrequenzbereich: 617 – 6000 MHz Verstärkung (Mobilfunk): 6 dBi WLAN-Frequenzbänder: 2,4 GHz und 5 bis 7,2 GHz WLAN-Standards: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax), Wi-Fi 7 (802.11be) GNSS-Bänder: GPS L1 und L5 Strahlungscharakteristik: Omni-Directional Umgebungsschutz: Für anspruchsvolle Bedingungen geeignet Montagearten: Magnetmontage, Flächenmontage Anschlüsse: SMA (m) Koaxialkabeltyp / -länge: RTK-031 / 0,65 m Durchmesser: 382 mm Höhe: 127 mm Farbe: Weiß Zulassung: E1*10R06/03*10530*00 (ECE Regulation No. 10, Änderung Nr. 06, Ergänzung 03) Technischer Dienst: Akkodis Germany EMC GmbH Prüfbericht: P250020, 07.03.2025 Zubehör: BRKT-92 Gewicht (Verpackung): 4,30 kg Abmessungen (Verpackung): 450 × 450 × 180 mm Herkunftsland: CN Gewährleistung: 24 Monate
