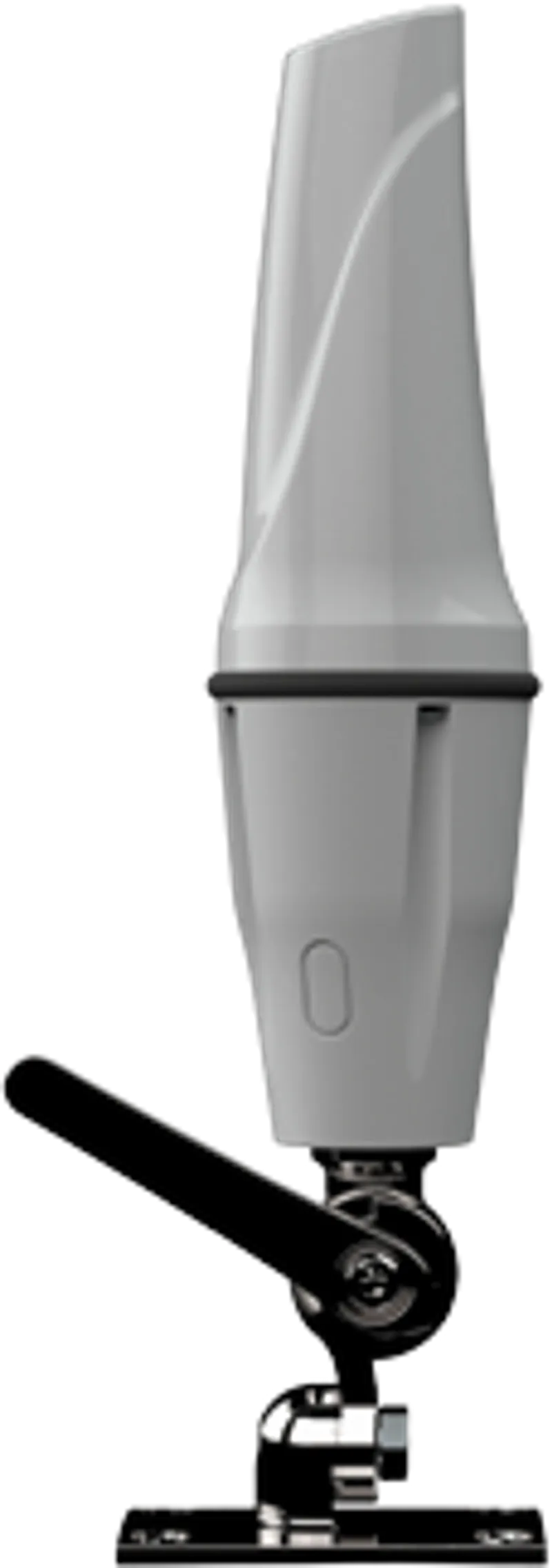

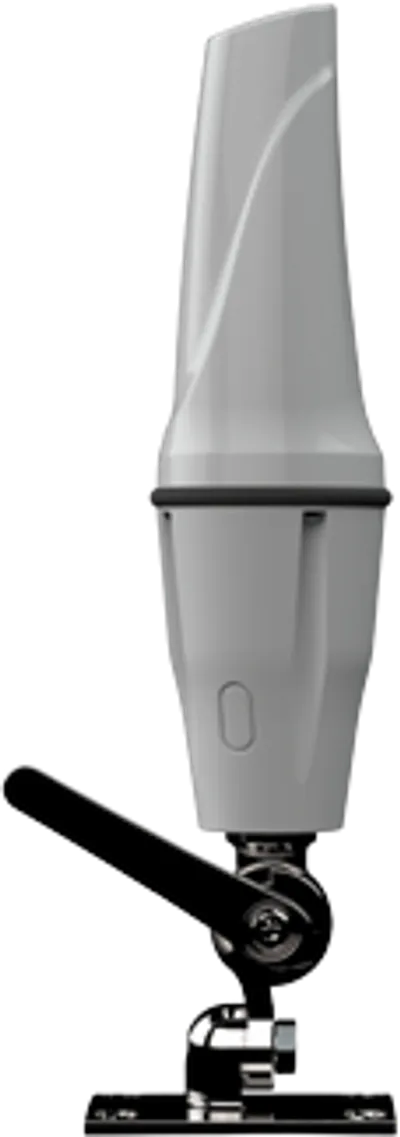

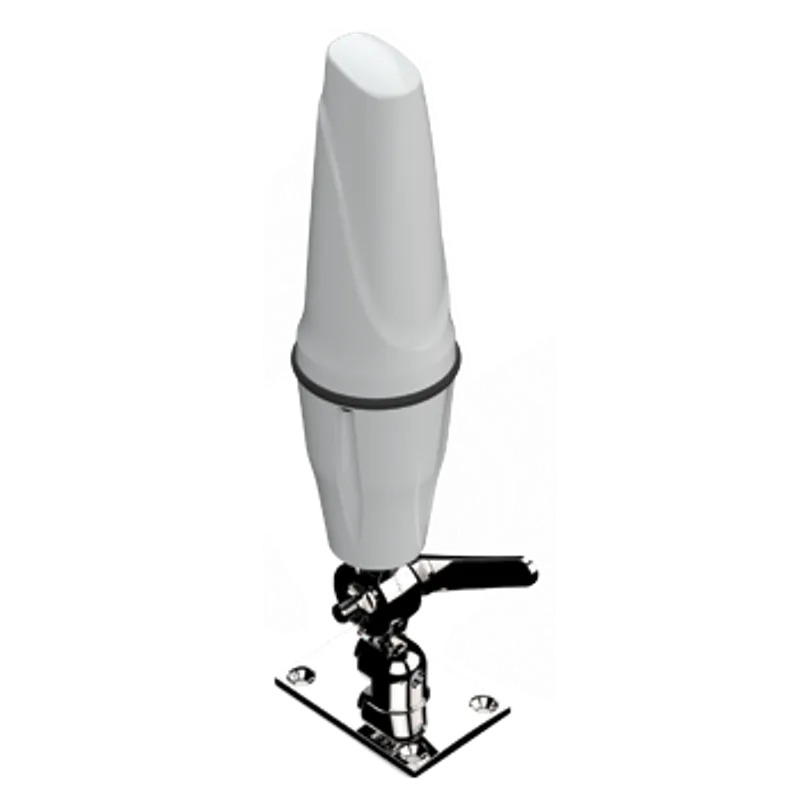

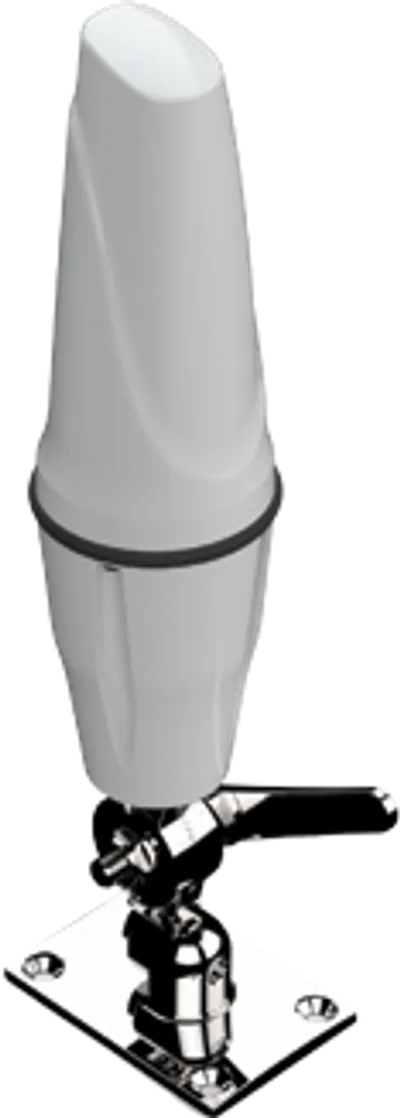

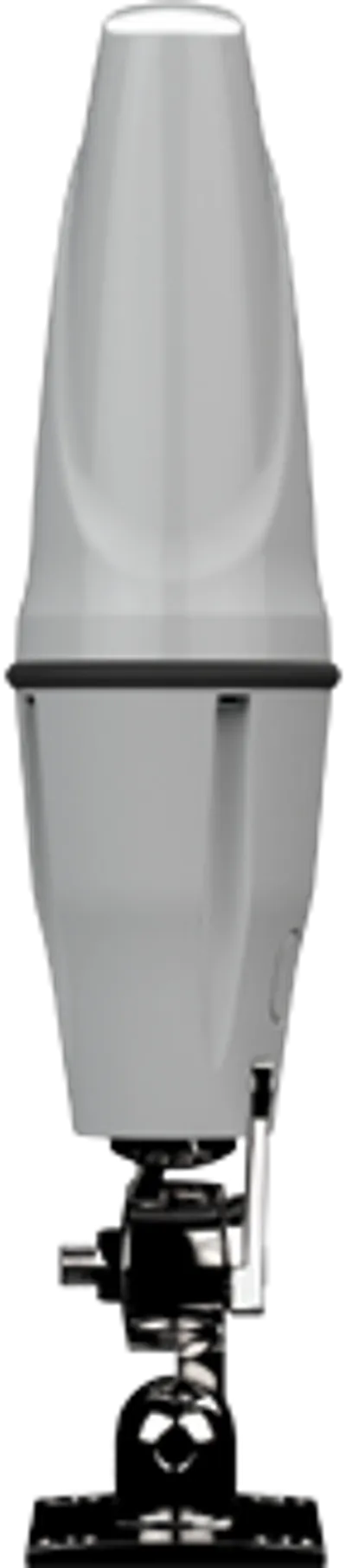

Poynting · Antennen · LTE/GSM · Marine · A-OMNI-0403-V1-01 · weiß · N-Type (F) · Marine 5-2 dbi Rundstrahl OMNI-403 LTE/WiFi N-Type

Die OMNI-403 ist eine breitbandige Rundstrahl-LTE-Antenne mit 5 dBi Spitzengewinn, die speziell für Marine- und Küstenumgebungen entwickelt wurde und den Frequenzbereich von 698 bis 2700 MHz abdeckt. Vorteile auf einen Blick Breitbandige Abdeckung aller aktuellen LTE-Frequenzen von 698 bis 2700 MHz Omni-direktional mit bis zu 5 dBi Gewinn für rundum gleichmäßigen Empfang IP68-geschützt und salzsprühbeständig nach MIL-STD 810F/ASTM B117 UV-stabiles Marine-ASA-Radom in Brillantweiß Standard-Montage auf 1"-14 TPI Marine-Halterung Kompakte Bauform mit 252 mm Länge und 75 mm Durchmesser Performance & Abdeckung Die Antenne deckt drei Frequenzbänder ab: 698–960 MHz mit bis zu 2,8 dBi, 1710–2170 MHz mit bis zu 5 dBi sowie 2300–2700 MHz mit bis zu 4,5 dBi Gewinn. Der maximale Peak-Gain beträgt 5 dBi bei einer VSWR von kleiner 2:1. Die Einspeiseleistung ist mit 10 W spezifiziert, die Eingangsimpedanz beträgt 50 Ohm (nominal). Ein DC-Kurzschlusspfad zur Masse ist vorhanden. Die lineare vertikale Polarisation in Kombination mit dem omni-direktionalen Strahlungsdiagramm sorgt für gleichmäßigen Rundumempfang. Die Antenne unterstützt Cellular-Technologie einschließlich LTE, 2G, 3G und 4G im Cellular-Frequenzbereich von 617 bis 2700 MHz. Zudem ist sie kompatibel mit Wi-Fi 3 (802.11g). Als SISO-Antenne mit einem Port ist sie für Einzelverbindungen ausgelegt. Design & Umgebungsbeständigkeit Das Radom besteht aus UV-stabilem Marine-ASA und ist in Brillantweiß (Pantone P 179-1 C) gehalten. Mit der Schutzart IP68 ist die Antenne gegen das Eindringen von Wasser und Staub geschützt. Sie hält Salzsprühnebel nach MIL-STD 810F/ASTM B117 stand und übersteht Windgeschwindigkeiten von bis zu 190 km/h. Die Antenne ist für den Einsatz in rauen Umgebungen konzipiert und hält extremen Wetterbedingungen stand. Die Schlagfestigkeit ist mit IK 10 bewertet, und das Gehäuse erfüllt die Entflammbarkeitsklasse UL 94-HB. Die Antenne ist für den Einsatz in Außen- und Innenbereichen geeignet. Die Lagertemperatur reicht von -40 °C bis +80 °C bei einer Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend). Montage & Anschluss Die Antenne wird über eine Standard-1"-14-TPI-Marine-Montage befestigt und verfügt über einen N-Type-(F)-Anschluss. Im Lieferumfang ist ein Marine-Adapterhalter BRKT-40 enthalten. Optional sind die Halterungen BRKT-37, BRKT-38 und BRKT-39 erhältlich. Die Produktabmessungen betragen 252 mm x Ø75 mm inklusive BRKT-40 bei einem Gewicht von 0,35 kg. Zertifizierungen & Konformität Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 sowie CE zertifiziert. Sie ist den Anwendungen Marine & Coastal zugeordnet und für den Einsatz in Meeres- und Küstenumgebungen konzipiert. Technische Spezifikationen Frequenzbereich: 698 – 2700 MHz Cellular Frequenzbereich: 617 – 2700 MHz Frequenzbänder: 698 – 960 MHz, 1710 – 2170 MHz, 2300 – 2700 MHz Frequenzbänder (detailliert): 617-698 MHz, 698-803 MHz, 791-894 MHz, 868-915 MHz, 880-960 MHz, 1427-1517 MHz, 1700-1900 MHz, 1900-2200 MHz, 2300-2400 MHz, 2400-2500 MHz, 2500-2700 MHz Gewinn (max): 2,8 dBi @ 698-960 MHz, 5 dBi @ 1710-2170 MHz, 4,5 dBi @ 2300-2700 MHz Peak Gain: 5 dBi VSWR: 2:1 Einspeiseleistung: 10 W Eingangsimpedanz: 50 Ohm (nominal) DC-Kurzschluss: Pfad zur Masse Polarisation: Linear vertikal Ports: 1 SISO/MIMO: SISO Richtcharakteristik: Omni-direktional Technologie: Cellular (LTE/2G/3G/4G) Wi-Fi-Standard: Wi-Fi 3 (802.11g) 5G-Bänder: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n51, n53, n65, n66, n67, n71, n74, n75, n76, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106, n256 LTE/4G-Bänder: B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B44, B53, B65, B66, B67, B68, B69, B71, B74, B85, B103, B106 Anschluss: N-Type (F) Montagetyp: Standard 1" -14 TPI Marine-Montage Windüberlebensgrenze: 190 km/h Lagertemperatur: -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb): Bis zu 98 % Luftfeuchtigkeit (Lagerung): 5 % bis 95 %, nicht kondensierend Schutzart: IP68 Salzsprühbeständigkeit: MIL-STD 810F/ASTM B117 Entflammbarkeitsklasse Gehäuse: UL 94-HB Schlagfestigkeit: IK 10 Umgebungsbedingungen: Außen/Innen Radommaterial: UV-stabiles Marine ASA Radomfarbe: Brillantweiß, Pantone P 179-1 C Abmessungen: 252 mm x Ø75 mm (inkl. BRKT-40) Verpackungsabmessungen: 288 mm x 97 mm x 97 mm Gewicht: 0,35 kg Verpackungsgewicht: 0,50 kg Zertifizierungen: RoHS 2011/65/EU, ISO 9001:2015, CE, IP68 Anwendungsbereich: Marine & Coastal Zubehör: BRKT-37, BRKT-38, BRKT-39 Garantie: 24 Monate
