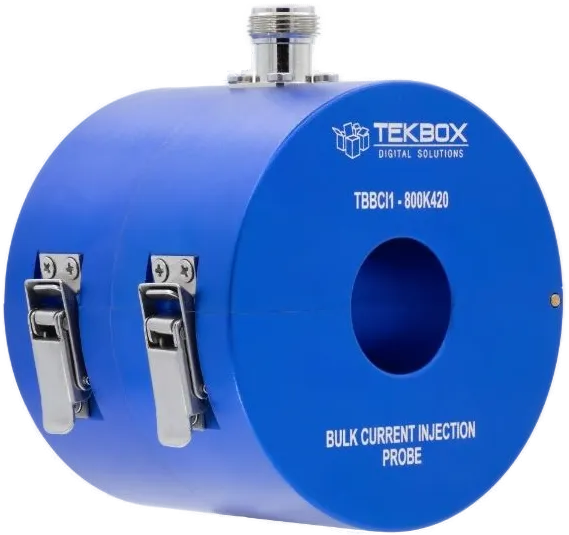

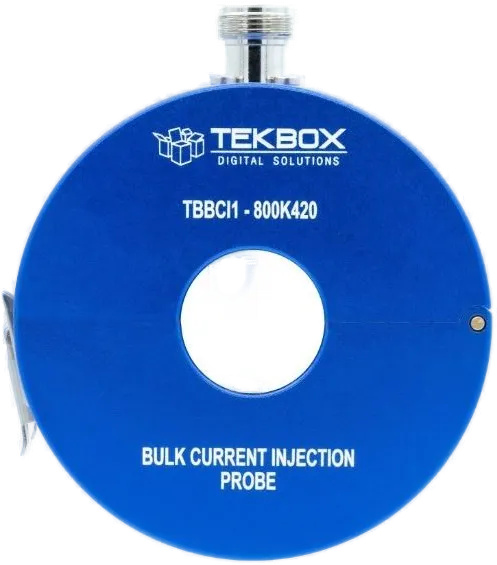

TekBox TBBCI1-800K420 Aufschnappbare Bulk-Strominjektionssonde für Kraftfahrzeuge, 500MHz

TBBCI1-800K420 Snap-on Injektionssonde für MassestromDer TBBCI1-800K420 ist ein Snap-on-Bulk-Current-Injection-Sensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverbindungsprüfgeräten erweitert.Die BCI-Sonde wurde in erster Linie für die leitungsgebundene Störfestigkeitsprüfung von Automobilprodukten im Frequenzbereich 1 MHz bis 400 MHz gemäß der Norm ISO11452-4 entwickelt. Die Einfügedämpfung beträgt 5 dB für den größten Teil seiner Bandbreite. Im Frequenzbereich 250 kHz bis 230 MHz entspricht er der Einfügedämpfung nach ISO11452-4. Die Sonde ist individuell charakterisiert und im Frequenzbereich 10 kHz - 450 MHz einsetzbar. Mit der Sonde können Schweregrade I (60mA), II (100mA, III (150mA), IV (200mA) und kundenspezifische Schweregrade V bis 350 mA injiziert werden.Die Sonde kann auch für HF-Stromüberwachungsanwendungen verwendet werden.Die Apertur der HF-Stromüberwachungssonde beträgt 27 mm. Die typische Einfügedämpfung beträgt 5 dB und die typische Übertragungsimpedanz 26 dB Ohm.SPEZIFIKATIONEN Konformität: ISO 11452-4; IEC / EN 61000-4-6 Einfügedämpfung Spezifikation für BCI Klemmen über 250 kHz    Charakterisierter Frequenzbereich: 10 kHz bis 500 MHz    Einfügedämpfung: 5 dB typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)    Übertragungsimpedanz: 29 dB Ohm typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)    Nennleistung: Injektionsfähig in den Schweregraden I, II, III, IV gemäß ISO 11452 und kundenspezifischer Stufe V bis 350 mA    Max. Kerntemperatur: 80 °C    Anschlussart: N female    Durchmesser Öffnung: 27 mm    Durchmesser außen: 92 mm
