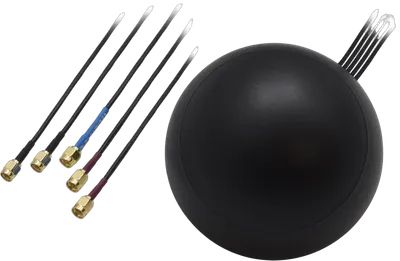

Teltonika COMBO QUAD Dachantenne für LTE MIMO und GNSS mit SMA-Anschlüssen

Avantages clés

• Réception combinée : LTE MIMO et GNSS dans une seule antenne
• Cinq ports : quatre connecteurs SMA pour LTE MIMO, un pour GNSS
• Câbles RG174 : longueur de 3000 mm pour chaque port
• Protection IP65 : boîtier en ABS pour installation extérieure
• Plage de température : de -40 °C à +85 °C
• Conformité RoHS : certification selon la norme environnementale

Conception et installation

Le boîtier de l'antenne est fabriqué en plastique ABS avec un indice de protection IP65, permettant son installation extérieure sur le toit de véhicules ou de bâtiments. Le montage s'effectue via une connexion filetée M27. L'antenne conserve ses fonctionnalités à des températures comprises entre -40 °C et +85 °C et une humidité relative allant jusqu'à 95 %.

Raccordement et câbles

L'antenne est équipée de cinq connecteurs SMA mâles : quatre ports prennent en charge le LTE MIMO sur les bandes 698–960 et 1710–2690 MHz, un port est dédié au GNSS à la fréquence de 1575,42 MHz. Chaque port est relié par un câble RG174 séparé de 3000 mm. Le port GNSS actif nécessite une tension d'alimentation de 3–5 V CC avec une consommation de courant inférieure à 15 mA et garantit une amplification LNA de 28 ±2 dB.
