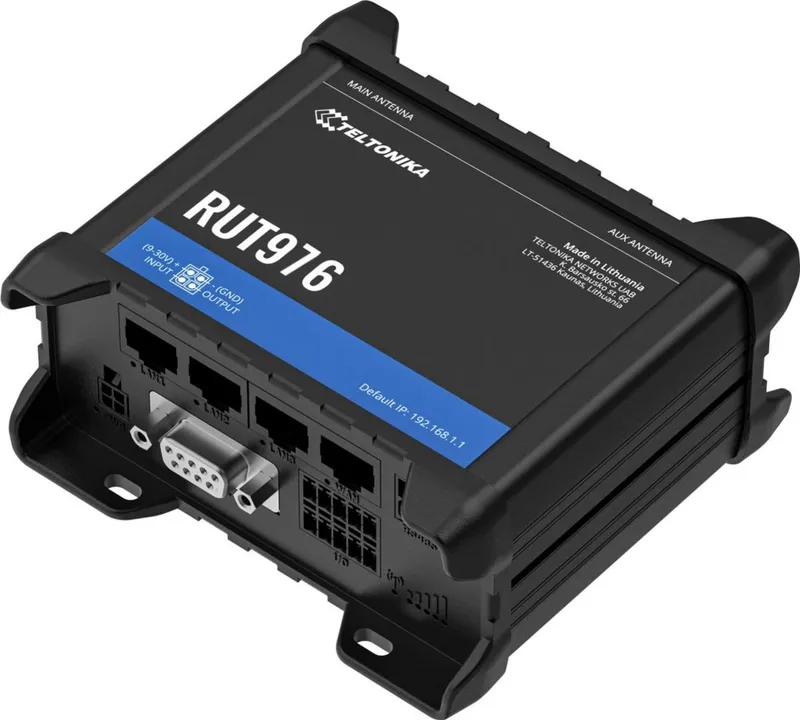

Teltonika RUT976 Industrial 5G RedCap Router mit SA-Architektur

Vantaggi in breve

• 5G RedCap con architettura SA secondo 3GPP Release 17 per connessioni industriali a bassa latenza
• Compatibile con 4G LTE Cat 4 con 195 Mbps in downlink e 105 Mbps in uplink
• Due slot SIM con commutazione automatica in caso di segnale debole, limite dati, roaming e altri trigger
• Wi-Fi 4 (802.11b/g/n) come access point o stazione per un massimo di 100 connessioni simultanee
• Quattro porte Ethernet con una porta WAN e tre porte LAN da 10/100 Mbps ciascuna
• RS232 e RS485 oltre a ingressi/uscite digitali e analogici per il collegamento diretto di dispositivi industriali
• Supporto GNSS con GPS, GLONASS, BeiDou, Galileo e QZSS inclusi NMEA 0183 e NTRIP

Connessioni mobili

Il router supporta il 5G RedCap con architettura SA secondo 3GPP Release 17 ed è retrocompatibile con il 4G LTE Cat 4, che raggiunge velocità di 195 Mbps in downlink e 105 Mbps in uplink. Due slot Mini-SIM (2FF) consentono la commutazione automatica tra due schede SIM in caso di eventi definiti come segnale debole, limite dati, limite SMS, roaming, assenza di rete, rete rifiutata, errore di connessione o protezione contro l'inattività della SIM. La gestione del PIN della SIM permette di impostare, modificare o disattivare il PIN. Un meccanismo Auto-APN configura automaticamente il punto di accesso, mentre una gestione del traffico dati mobile consente di impostare limiti, periodi, orari di inizio e soglie di avviso.

Interfacce di rete cablate

Il RUT976 dispone di una porta WAN da 10/100 Mbps conforme agli standard IEEE 802.3, IEEE 802.3u e 802.3az e supporta Auto-MDI/MDIX. Altre tre porte LAN da 10/100 Mbps sono conformi a IEEE 802.3 e IEEE 802.3u e supportano anch'esse Auto-MDI/MDIX. Tramite la porta LAN1 è possibile alimentare il dispositivo con PoE passivo in modalità A/B con tensione da 9 a 30 VDC, sebbene il router non sia compatibile con gli standard IEEE 802.3af, 802.3at o 802.3bt. È disponibile una porta USB 2.0 per dispositivi esterni, che supporta i formati di archiviazione FAT, FAT32, exFAT, NTFS (sola lettura), ext2, ext3 ed ext4.

Connettività Wi-Fi

La rete wireless opera secondo lo standard 802.11b/g/n (Wi-Fi 4) in modalità access point o stazione e supporta fino a 100 connessioni simultanee. Le funzionalità di sicurezza includono WPA2-PSK, WPA2-Enterprise con PEAP, WPA3-SAE, WPA3-EAP e OWE, oltre ai modi di crittografia AES-CCMP, TKIP e modalità automatica dei cifrari. Altre funzioni Wi-Fi comprendono Wireless Mesh secondo 802.11s, Fast Roaming secondo 802.11r, BSS Transition Management secondo 802.11v, Radio Resource Measurement secondo 802.11k, separazione dei client, EAP-TLS con certificati PKCS#12, disattivazione dei tentativi automatici di connessione e Protected Management Frames secondo 802.11w.

Interfacce seriali e I/O

È disponibile una porta RS232 tramite connettore DB9 con controllo di flusso RTS e CTS e una porta RS485 con funzionamento in full-duplex e half-duplex a velocità di trasmissione da 300 a 115200 baud. Le funzioni seriali includono console, Serial over IP, modem, gateway MODBUS e client NTRIP. Il connettore industriale I/O a 10 pin offre due ingressi e due uscite, tra cui un ingresso digitale dry (0-3 V), un ingresso digitale isolato galvanicamente (0-30 V), un ingresso analogico (0-24 V), un'uscita digitale open collector (30 V, 250 mA) e un'uscita relè SPST (40 V, 4 A). Sul connettore di alimentazione a 4 pin sono presenti un ulteriore ingresso digitale non isolato (0-5 V come livello basso, 8-30 V come livello alto) e un'uscita digitale open collector (30 V, 300 mA).

GNSS e localizzazione

Il router supporta i sistemi satellitari GPS, GLONASS, BeiDou, Galileo e QZSS. Il formato dati NMEA 0183 è disponibile, e il protocollo NTRIP (Networked Transport of RTCM via Internet Protocol) consente la trasmissione di dati di correzione per applicazioni di posizionamento di precisione.

Condizioni operative e montaggio

Il contenitore in alluminio con pannelli in plastica misura 110 x 50 x 100 mm e pesa 295 g. Il router è progettato per funzionare a temperature comprese tra -40 °C e 75 °C e con umidità relativa dal 10 % al 90 % senza condensa, offrendo il grado di protezione IP30. Le opzioni di montaggio includono guida DIN, montaggio a parete e superfici piane, ciascuna con kit aggiuntivo. La tensione di ingresso è compresa tra 9 e 30 VDC con protezione contro l'inversione di polarità e protezione da sovratensione superiore a 31 VDC per un massimo di 10 µs. L'intervallo di tensione di ingresso PoE-Out è compreso tra 44 e 57 VDC. Il consumo energetico è di 3 W a riposo e raggiunge un massimo di 7 W.

Piattaforma e sistema operativo

Il router è alimentato da RutOS e utilizza un processore Mediatek da 580 MHz basato sull'architettura MIPS 24KEc. La memoria RAM è di 128 MB DDR2, mentre la memoria flash è di 16 MB NOR-Flash. Questa configurazione hardware fornisce le funzionalità per connessioni mobili, Wi-Fi, comunicazione seriale, elaborazione I/O e GNSS in un formato industriale compatto.
