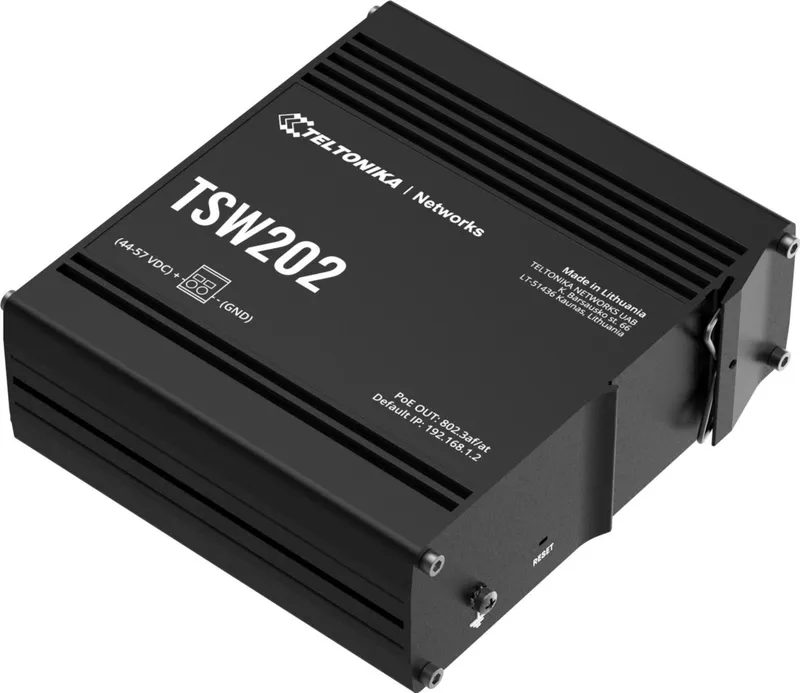

Teltonika TSW202 Industrieller managed Gigabit PoE+ Switch mit 8 Ports und 2 SFP

In evidenza in sintesi

• 8 porte Gigabit PoE+: 30 W per porta con budget totale di 240 W per alimentare dispositivi terminali
• 2 porte SFP: uplink in fibra ottica per estensione della rete su lunghe distanze
• PROFINET Class B ed EtherNet/IP: integrazione diretta in reti di automazione industriale
• TSWOS basato su OpenWrt: sistema operativo Linux aperto con SDK e supporto a Busybox shell, Lua, C e C++
• Routing Layer 3: routing statico IPv4/IPv6, VLAN, STP/RSTP e MRP client/manager
• Design industriale: IP30, temperatura operativa da -40 °C a 75 °C, chassis in alluminio anodizzato
• Montaggio flessibile: su guida DIN integrata, a parete con kit aggiuntivo o su superficie piana

Hardware e prestazioni

Il TSW202 offre una larghezza di banda non bloccante di 20 Gbps e una velocità di forwarding di 14,88 Mpps. Il buffer dei pacchetti di 512 KB e il supporto per frame Jumbo fino a 10.000 byte consentono un'elaborazione efficiente anche in presenza di traffico elevato. La tabella degli indirizzi MAC può contenere fino a 8.000 voci, mentre le 8 porte RJ45 supportano velocità 10/100/1000 Mbps con auto MDI/MDIX crossover.

Le 2 porte SFP consentono uplink in fibra ottica per estendere la connettività oltre i limiti del cablaggio in rame. Lo switch rispetta gli standard IEEE 802.3i, 802.3u, 802.3ab e 802.3x e supporta frame Jumbo per ottimizzare il throughput in scenari con payload consistenti.

Design industriale e alimentazione

Il contenitore in alluminio anodizzato con protezione IP30 rende lo switch adatto a installazioni in ambienti industriali. La temperatura operativa va da -40 °C a 75 °C e l'umidità operativa dal 10 % al 90 % non condensante. Il peso è di 610 g e le dimensioni sono 132 x 44,2 x 122,2 mm.

L'alimentazione avviene tramite un connettore DC industriale a 2 pin con range di tensione in ingresso da 7 a 57 VDC, mentre l'ingresso per il PoE va da 44 a 57 VDC. Il consumo in idle è inferiore a 3 W, massimo 8 W e fino a 248 W con PoE al massimo. Il montaggio su guida DIN è integrato, con opzioni aggiuntive per parete e superficie piana. I LED di stato includono 1 LED di alimentazione, 1 LED AUX, 16 LED LAN e 2 LED SFP; sono presenti un morsetto di messa a terra e un pulsante di reset software.

PoE+ e connettività

Tutte le 8 porte RJ45 forniscono alimentazione PoE+ secondo gli standard 802.3af e 802.3at Alternative B, con una potenza massima di 30 W per porta e un budget totale di 240 W. La lunghezza massima del cavo Ethernet è di 100 m, consentendo di alimentare e connettere dispositivi terminali come access point, telecamere IP e controller di automazione entro i limiti dello standard.

Gestione e funzioni di rete

Il sistema operativo TSWOS, basato su OpenWrt Linux, offre ampie possibilità di configurazione e personalizzazione del firmware. È disponibile un SDK con ambiente di compilazione e sono supportati i linguaggi Busybox shell, Lua, C e C++. Gli aggiornamenti firmware possono essere eseguiti da file, da server, tramite RMS o FOTA, mantenendo la configurazione corrente.

Le impostazioni delle porte includono attivazione/disattivazione, controllo della velocità di link, isolamento delle porte, gestione PoE, gestione EEE (802.3az) e mirroring delle porte. Le funzioni Layer 2 comprendono protezione loop, tabella di forwarding, VLAN e STP/RSTP. Le funzioni Layer 3 includono routing statico IPv4 e IPv6, client DHCPv6 e indirizzo IPv6 statico.

Il QoS supporta priorità per porta, DSCP, 802.1p e TOS con metodi di scheduling SP/WFQ/WRR. Il controllo della banda offre rate limiting, storm control e shaping del traffico basato su porta. Il TSW202 supporta inoltre MRP con ruolo client e manager, DHCP server e client, LLDP, SNMP V2 e V3.

Automazione industriale e diagnostica

Il supporto a PROFINET Class B, EtherNet/IP e MRP rende il TSW202 integrabile in reti di automazione industriale esistenti. Gli strumenti di diagnostica integrati comprendono diagnostica cavo, ping, traceroute e nslookup, agevolando la risoluzione dei problemi direttamente dallo switch.

Conformità e certificazioni

Il TSW202 è certificato CE, UKCA, RCM, ANRT, FCC, IC, CB, RoHS e REACH. Rispetta le normative EMC EN 55032:2015 + A11:2020 + A1:2020, EN 55035:2017 + A11:2020, EN IEC 61000-3-2:2019 + A1:2021, EN 61000-3-3:2013 + A1:2019 + A2:2021, EN IEC 61000-4-3:2020 ed EN 61000-4-2:2009. La garanzia del produttore è di 24 mesi.
