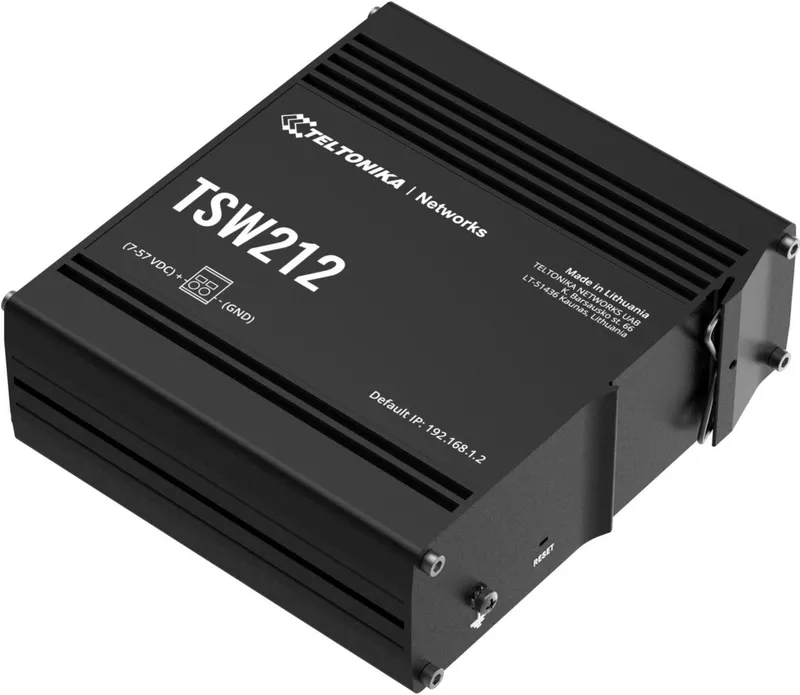

Teltonika TSW212 8-Port Gigabit Industrial Managed Switch mit 2 SFP

Punti di forza in evidenza

• Porte: 8 x 10/100/1000 Mbit/s RJ45, 2 x SFP per uplink in fibra ottica
• Supporto protocolli: PROFINET (Classe B), EtherNet/IP, MRP Client/Manager
• Banda non bloccante: 20 Gbps, tabella MAC da 8K, Jumbo Frame fino a 10.000 byte
• Temperatura operativa: da -40 °C a 75 °C, protezione IP30, involucro in alluminio anodizzato
• Gestione: TSWOS (basato su OpenWrt), interfaccia web, RMS, FOTA, backup configurazione
• Funzionalità L2/L3: VLAN, STP/RSTP, routing statico, QoS con priorità e limitazione della velocità

Prestazioni e throughput

Il TSW212 offre una capacità di switching non bloccante di 20 Gbps, assicurando che tutte le porte possano operare simultaneamente alla massima velocità Gigabit. La tabella degli indirizzi MAC supporta 8.000 voci, mentre il buffer dei pacchetti è di 512 KB. Sono supportati i Jumbo Frame fino a 10.000 byte, oltre all’Auto-MDI/MDIX crossover e all’Energy Efficient Ethernet (802.3az) per ridurre il consumo energetico durante i periodi di basso carico.

Design industriale e affidabilità

L’involucro in alluminio anodizzato con protezione IP30 e un intervallo di temperatura operativa da -40 °C a 75 °C rende lo switch adatto ad ambienti gravosi. L’umidità relativa può variare dal 10 % al 90 % (non condensante). Il supporto integrato per guida DIN consente un’installazione rapida su barra DIN; è inoltre possibile il montaggio a parete con un kit aggiuntivo. Lo switch pesa 615 g e misura 132 x 44,2 x 122,2 mm. L’alimentazione avviene tramite un connettore industriale DC a 2 poli con un ampio intervallo di ingresso da 7 a 57 VDC. Il consumo energetico è inferiore a 2,5 W a riposo e raggiunge un massimo di 6 W. Il design robusto è completato da LED di stato per alimentazione, Aux, 16x LAN e 2x SFP, un pulsante di reset software e una vite di messa a terra.

Gestione e software

Il TSW212 funziona con TSWOS, un sistema operativo Linux basato su OpenWrt che offre ampie possibilità di configurazione e diagnostica. L’interfaccia web consente aggiornamenti del firmware da file o tramite verifica server, la creazione di profili di configurazione e backup. Tramite il Remote Management System (RMS) è possibile aggiornare firmware e configurazioni su più dispositivi contemporaneamente; FOTA permette aggiornamenti firmware over-the-air. È incluso un pacchetto SDK con ambiente di compilazione che supporta lo sviluppo in Busybox Shell, Lua, C e C++. Strumenti diagnostici come la diagnosi dei cavi, Ping, Traceroute e Nslookup facilitano la risoluzione dei problemi. Gli aggiornamenti del firmware possono essere eseguiti senza perdere la configurazione attuale.

Funzionalità di rete e protocolli

Lo switch supporta numerose funzionalità L2: protezione loopback, tabella di inoltro, VLAN (802.1Q) e STP/RSTP. A livello L3 sono disponibili routing statico IPv4 e IPv6, un client DHCPv6 e l’assegnazione di indirizzi IPv6 statici. Sono integrate funzionalità di server e client DHCP. Per le reti di automazione industriale, il TSW212 supporta PROFINET (Classe B), EtherNet/IP e MRP nei ruoli di client e manager. La Quality of Service (QoS) può essere gestita tramite priorità delle porte, DSCP, 802.1p e TOS; il controllo della velocità e la gestione della congestione con algoritmi SP, WFQ e WRR garantiscono un comportamento deterministico. Le impostazioni delle porte includono attivazione/disattivazione, controllo della velocità di collegamento, isolamento delle porte, gestione PoE, gestione EEE (802.3az) e port mirroring. SNMP v2/v3 e LLDP completano i protocolli di gestione.
