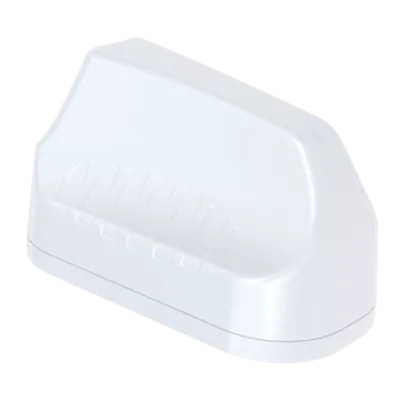

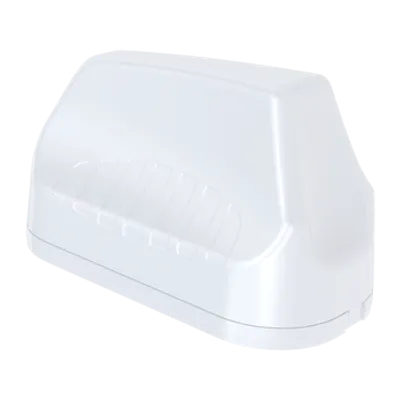

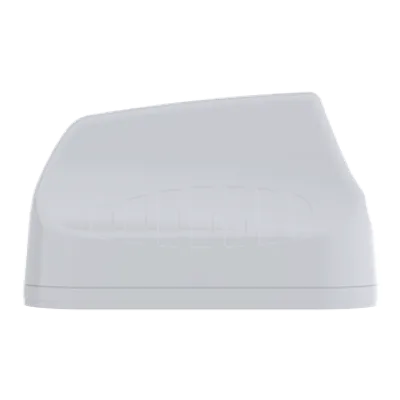

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-12 · weiß · SMA (M) · 1,8~4,5dbi 4G MIMO 2M SMA-M Kabel IP67

Vorteile auf einen Blick

• 2X2 MIMO LTE für zuverlässige Mobilfunkverbindungen
• Ultrabreitband mit vier separaten Frequenzbereichen
• IP 68 schützt zuverlässig vor Wasser und Staub
• Mehrfach-Montageoptionen ermöglichen flexible Installation
• UV-stabiles ASA-Radom in Brilliant White für dauerhaften Einsatz
• Einsatz bei Temperaturen von -40°C bis +80°C

Performance & Frequenzabdeckung

Die Antenne deckt vier Frequenzbereiche ab: 410–470 MHz, 698–960 MHz, 1710–2700 MHz und 3400–3800 MHz. Der maximale Gain variiert bandabhängig und beträgt 1 dBi bei 410–470 MHz, 3,5 dBi bei 698–960 MHz, 5,8 dBi bei 1710–2700 MHz sowie 4 dBi bei 3400–3800 MHz. Der Peak Gain liegt bei 5,8 dBi.

Die VSWR ist über 90 % der Bänder mit ≤ 2,5:1 spezifiziert. Die Einspeiseleistung beträgt 10 W bei einer nominalen Eingangsimpedanz von 50 Ohm. Die Polarisation ist linear vertikal, und ein DC-Kurzschluss ist vorhanden.

Design & Widerstandsfähigkeit

Die Antenne ist mit der Schutzart IP 68 gegen das Eindringen von Wasser und Staub abgesichert. Sie ist zusätzlich auf Salzsprühnebelbeständigkeit nach MIL-STD 810F/ASTM B117 geprüft und weist eine Stoßfestigkeit nach IK 10 auf. Das Gehäuse ist mit der Flammbarkeitsklasse UL 94-HB eingestuft.

Das Radom besteht aus UV-stabilem ASA in der Farbe Brilliant White (Pantone P 179-1 C). Die Windüberlebensrate ist mit ≤ 220 km/h angegeben. Der zulässige Betriebstemperaturbereich reicht von -40°C bis +80°C bei einer relativen Luftfeuchtigkeit von bis zu 98 %.

Montage & Anschluss

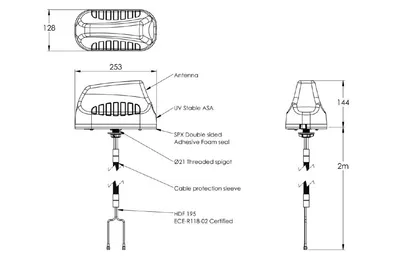

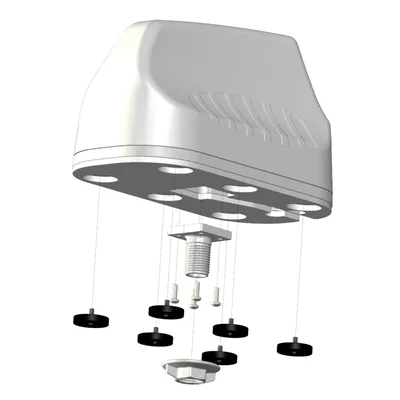

Die Antenne bietet mehrere Montageoptionen: Spigot-, Surface- und Magnetfuß-Montage. Angeschlossen wird sie über ein 2 m langes Twin-HDF-195-Koaxkabel mit einem SMA-M-Stecker.

Der Koaxkabelverlust variiert frequenzabhängig und beträgt beispielsweise 0,232 dB/m bei 400 MHz, 0,362 dB/m bei 900 MHz und 0,603 dB/m bei 3000 MHz. Die Antenne verfügt über 2X2 MIMO-Ports.

Konformität & Zertifizierungen

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 zertifiziert. Die CE-Kennzeichnung ist ebenfalls vorhanden.

Zusätzlich sind die Schutzart IP 68, die Salzsprühnebelnorm MIL-STD 810F/ASTM B117, die Flammbarkeitsklasse UL 94-HB und die Stoßfestigkeit IK 10 als Zertifizierungen ausgewiesen.
