Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-13 · weiß · SMA (M) · 1,8-4,5 dBi · SMA-Male · 2 Meter Kabel · IP67

Vorteile auf einen Blick

• Ultrabreitband: deckt 410–470 MHz, 698–2700 MHz und 3400–3800 MHz inklusive CBRS-Bänder ab
• 3-in-1-Design: zwei zellulare MIMO-Antennen plus aktive GPS/GLONASS-Antenne in einem Gehäuse
• 5G-ready: unterstützt zukünftige Mobilfunktechnologien bis 3,8 GHz
• Robust: IP68-Wasser- und Staubschutz, IK 10-Schlagfestigkeit, Wind bis 220 km/h
• Grundplattenunabhängig: interne Grundplatte ermöglicht Montage auf allen Oberflächen

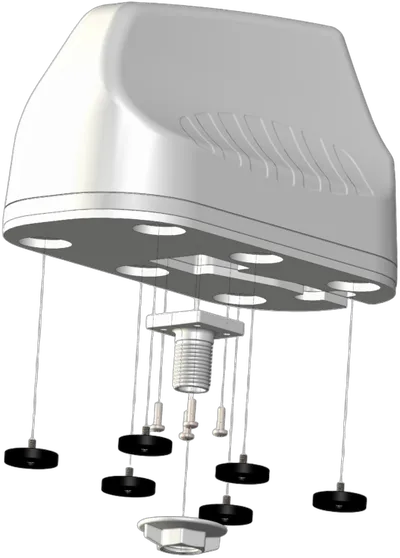

• Mehrere Montageoptionen: Spigot-, Surface- und Magnetmontage möglich

Überblick

Die Antenne kombiniert zwei zellulare MIMO-Antennen für 2G, 3G, 4G und 5G mit einer aktiven GPS/GLONASS-Antenne in einem einzigen Gehäuse. Die zellularen Antennen decken die Frequenzbänder von 698 MHz bis 2700 MHz sowie die CBRS-Bänder bei 450 MHz und 3,5 GHz ab, die bei internationalen Mobilfunknetzbetreibern zunehmend für LTE genutzt werden. Die Ultrabreitband-Performance ermöglicht den Einsatz über verschiedene Betreiber und Technologien hinweg und bleibt zukunftssicher für 5G-Anwendungen bis 3,8 GHz.

Die dritte Antenne ist ein hochleistungsfähiges aktives GPS/GLONASS-System, das bis zu -40°C zuverlässig arbeitet. Die dekorrelierte Anordnung der Antennenelemente sorgt für überlegene MIMO-Performance in den Mobilfunkbändern, da die Strahlungsdiagramme aller Elemente eine ausgezeichnete Balance zwischen Rundstrahlverhalten, Musterdiversität und guter Abstrahlung in der gewünschten Elevation bieten.

Performance & Frequenzabdeckung

Die zellularen Antennen erreichen einen maximalen Gain von 5,8 dBi im Bereich 1710–2700 MHz, 3,5 dBi bei 698–960 MHz, 4 dBi bei 3400–3800 MHz und 1 dBi bei 410–470 MHz. Die VSWR liegt bei ≤ 2,5:1 über 90 % der Bänder, die Eingangsimpedanz beträgt 50 Ohm. Die Polarisation ist linear vertikal, die Richtwirkung omnidirektional.

Die aktive GPS/GLONASS-Antenne arbeitet bei 1575,42 MHz und 1600 MHz mit einem Gain von 21 ± 2 dBi und einer Rauschzahl von ≤ 1,5 dB. Die VSWR der GPS-Antenne beträgt ≤ 1,5:1, die DC-Versorgung liegt bei 2,7–3,3 V mit 5–15 mA Stromaufnahme. Die Filter-Ausbanddämpfung erreicht mindestens 12 dB bei f0+50 MHz und 16 dB bei f0-50 MHz.

Design & Robustheit

Das Radom besteht aus UV-stabilem ASA-Kunststoff in Brillant Weiß (Pantone P 179-1 C) und ist nach UL 94-HB hinsichtlich Flammbarkeit klassifiziert. Die Antenne erreicht IP68 als Wassereintrittsschutz und IK 10 als Schlagfestigkeit, was sie für raue Outdoor-Umgebungen geeignet macht. Die Windüberlebensrate beträgt bis zu 220 km/h, die relative Luftfeuchte im Betrieb kann bis zu 98 % erreichen.

Der Betriebstemperaturbereich erstreckt sich von -40°C bis +80°C, der Lagertemperaturbereich ist identisch. Die Antenne ist grundplattenunabhängig, da sie über eine interne Grundplatte verfügt und somit auf allen Oberflächen implementiert werden kann. Die Abmessungen betragen 253 mm × 128 mm × 144 mm bei einem Gewicht von 1,2 kg.

Anschluss & Kabelführung

Die Anschlüsse der Ports 1 und 2 sowie Port 3 sind als SMA (M) ausgeführt. Die Koaxialkabel der zellularen Ports sind vom Typ Twin HDF 195 RTK-031 mit einer Länge von 2 Metern. Die Kabeldämpfung beträgt 0,250 dB/m bei 400 MHz, 0,385 dB/m bei 900 MHz, 0,565 dB/m bei 1800 MHz, 0,666 dB/m bei 2400 MHz und 0,788 dB/m bei 3000 MHz. Für die GPS-Antenne liegt die Kabeldämpfung bei 0,71 dB/m bei 1500 MHz.

Die maximale Einspeiseleistung der zellularen Antennen beträgt 10 W, die der GPS-Antenne 50 W. Ein Pfad zur Erdung ist vorhanden, was zusätzlichen Schutz bei Installationen an Fahrzeugen und Wasserfahrzeugen bietet.

Einsatzgebiete

Die Antenne wurde speziell für den Transport- und Marinemarkt entwickelt. Haupteinsatzgebiete umfassen Nutzfahrzeuge, Industriefahrzeuge, Binnen- und Küstenschifffahrt, M2M- und IoT-Systeme sowie Telematik- und Automatisierungsanwendungen. Typische Anwendungen reichen von Breitband-Mobilfunkverteilung auf Booten über Telematik bei Bussen und Lastkraftwagen bis hin zu industrieller Fabrikautomation und landwirtschaftlicher Automatisierung.

Die unterstützten Technologien umfassen 5G RedCap, CDMA450, Cellular (LTE/2G/3G/4G/5G) sowie GPS/GLONASS. Damit lässt sich die Antenne über eine Vielzahl von Funktechnologien einsetzen und bleibt über das breite Frequenzband zukunftssicher.

Zertifizierungen & Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 zertifiziert. Die CE-Kennzeichnung ist vorhanden, die Wassereintrittsschutzklasse ist IP68. Die Gewährleistung beträgt 24 Monate. Als Zubehör ist der Montagesatz MBK-1 verfügbar.
