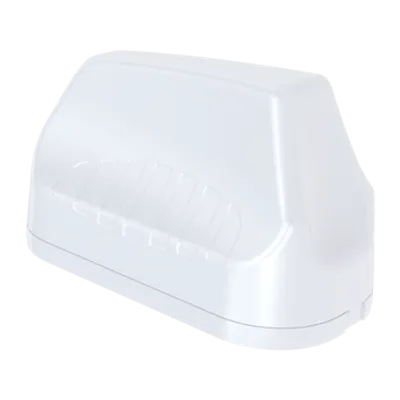

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-14 · weiß · SMA (M) · 6,2 dBi · SMA-Male · 2 Meter Kabel · IP67

Wichtigste Merkmale im Überblick

• 5-in-1-Design: vier Mobilfunkantennen und eine GPS/GLONASS-Antenne in einem einzigen Gehäuse integriert
• Ultrabreitband: deckt die Frequenzbänder 410–470 MHz, 698–960 MHz, 1710–2700 MHz und 3400–3800 MHz ab, einschließlich des 3,5-GHz-CBRS-Bands
• IP68-Robustheit: wasser-, staub- und korrosionsbeständig für den Außeneinsatz
• Omnidirektionale Abstrahlung: gleichmäßiges Strahlungsmuster für Rundumabdeckung
• Hochleistungs-GPS/GLONASS: aktive Antenne mit 21 dBi Gewinn, funktionsfähig bis -40°C

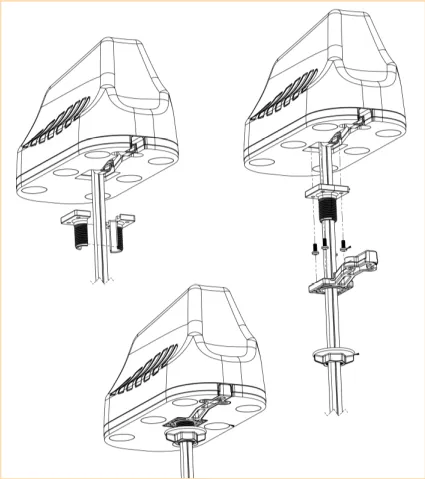

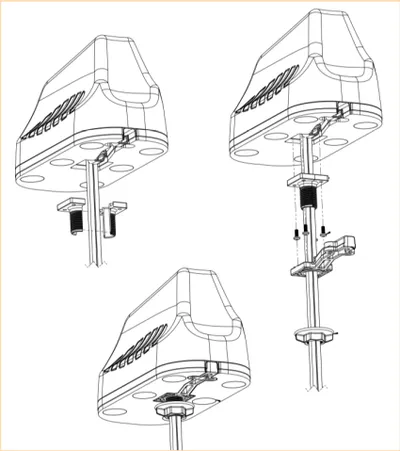

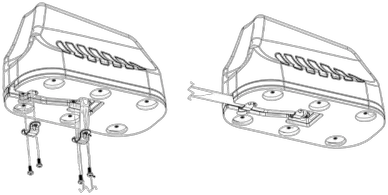

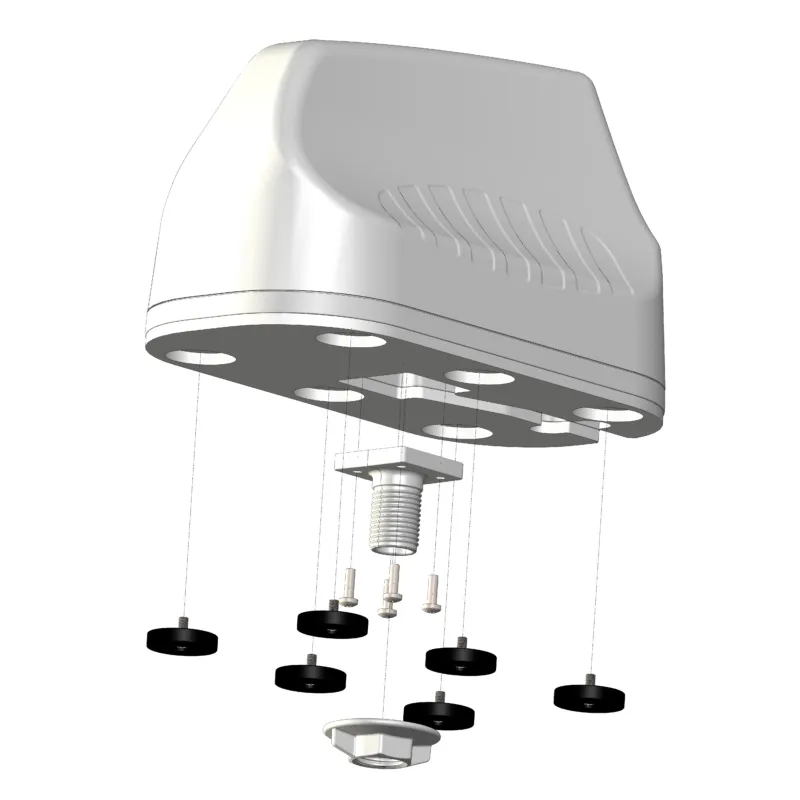

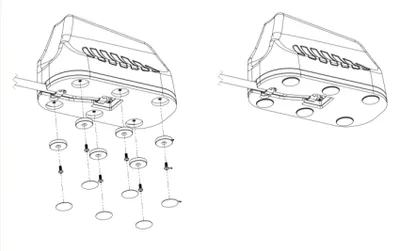

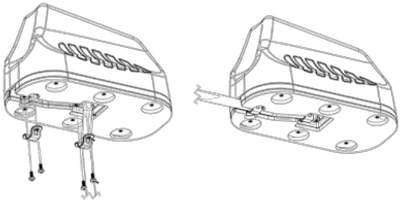

• Vielseitige Montage: Mast-, Magnet-, Stift-, Flächen- und Wandmontage möglich

Funkleistung und Abdeckung

Die Antenne deckt vier separate Mobilfunkbänder ab: 410–470 MHz, 698–960 MHz, 1710–2700 MHz und 3400–3800 MHz. Dadurch unterstützt sie 2G-, 3G-, 4G-LTE- und 5G-Technologien über einen Mobilfunkfrequenzbereich von 617 bis 6000 MHz. Die 2x2-MIMO-Konfiguration mit vier LTE-Anschlüssen ermöglicht räumlich diversifizierten Empfang zur Verbesserung der Verbindungsstabilität. Der maximale Gewinn beträgt 6,2 dBi im Frequenzband 1710–2700 MHz, wobei die Gewinnwerte pro Anschluss bei 1,5 dBi (410–470 MHz), 2,2 dBi (698–960 MHz) und 4,8 dBi (3400–3800 MHz) liegen. Der VSWR an den Mobilfunkanschlüssen 1 bis 4 beträgt ≤ 2,5:1, die Eingangsimpedanz liegt bei nominal 50 Ohm.

Das fünfte Element ist eine aktive GPS/GLONASS-Antenne mit einem maximalen Gewinn von 21 dBi (±2 dBi) bei den Frequenzen 1575,42 MHz und 1600 MHz. Diese aktive Antenne arbeitet mit einer Gleichspannung von 2,7 bis 3,3 V und einem Strom von 5 bis 15 mA, bei einer Rauschzahl von ≤ 1,5 dB. Der VSWR am GPS-Anschluss (Anschluss 5) beträgt ≤ 1,5:1, die Außerband-Dämpfung liegt bei mindestens 12 dB bei f0+50 MHz und 16 dB bei f0-50 MHz.

Design und Anschlussmöglichkeiten

Die Antenne misst 253 x 128 x 144 mm und wiegt 1,22 kg. Das UV-beständige ASA-Radom ist in glänzendem Weiß (Pantone P 179-1 C) ausgeführt. Jeder Mobilfunkanschluss ist mit einem 2 Meter langen RTK-031-Koaxialkabel ausgestattet, das mit einem SMA-Stecker (männlich) abgeschlossen ist. Die Dämpfung des Koaxialkabels variiert je nach Frequenz: 0,350 dB/m bei 400 MHz, 0,560 dB/m bei 900 MHz, 0,785 dB/m bei 1800 MHz, 0,910 dB/m bei 2400 MHz und 1,2 dB/m bei 3000 MHz. Das Kabel des GPS-Anschlusses weist eine Dämpfung von 0,71 dB/m bei 1500 MHz auf.

Die Antenne verfügt über einen Erdungspfad und kann an den Mobilfunkanschlüssen eine Sendeleistung von bis zu 10 W verarbeiten. Die maximale Leistung am GPS-Anschluss beträgt 50 W. Die Antenne ist linear polarisiert und weist ein omnidirektionales Strahlungsmuster auf.

Umweltbeständigkeit und Langlebigkeit

Die Antenne ist nach IP68 zertifiziert und damit wasser- und staubdicht, geeignet für den Innen- und Außeneinsatz. Sie widersteht Betriebstemperaturen von -40°C bis +80°C und einer relativen Luftfeuchtigkeit von bis zu 98 %. Die Salzsprühbeständigkeit entspricht MIL-STD 810F/ASTM B117, die Schlagfestigkeit erfüllt IK 10. Das Radom verfügt über eine UL-94-HB-Brandschutzklassifizierung. Die Antenne hält Windgeschwindigkeiten von bis zu 220 km/h stand.

Zulässige Lagerbedingungen reichen von -40°C bis +80°C bei einer Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend). Die Antenne entspricht den Richtlinien RoHS 2011/65/EU und ISO 9001:2015 und trägt das CE-Kennzeichen.

Anwendungen und Kompatibilität

Die Antenne ist für den Transport- und Marinebereich konzipiert und eignet sich besonders für kommerzielle und industrielle Fahrzeuge, maritime und küstennahe Umgebungen sowie M2M- und IoT-Systeme. Sie unterstützt 5G-Bänder n1 bis n101 sowie LTE/4G-Bänder B1 bis B106 und die WLAN-Standards Wi-Fi 3, 4, 5 und 6. Das MBK-3-Montagezubehör ist erhältlich, um die Installation zu vereinfachen.
