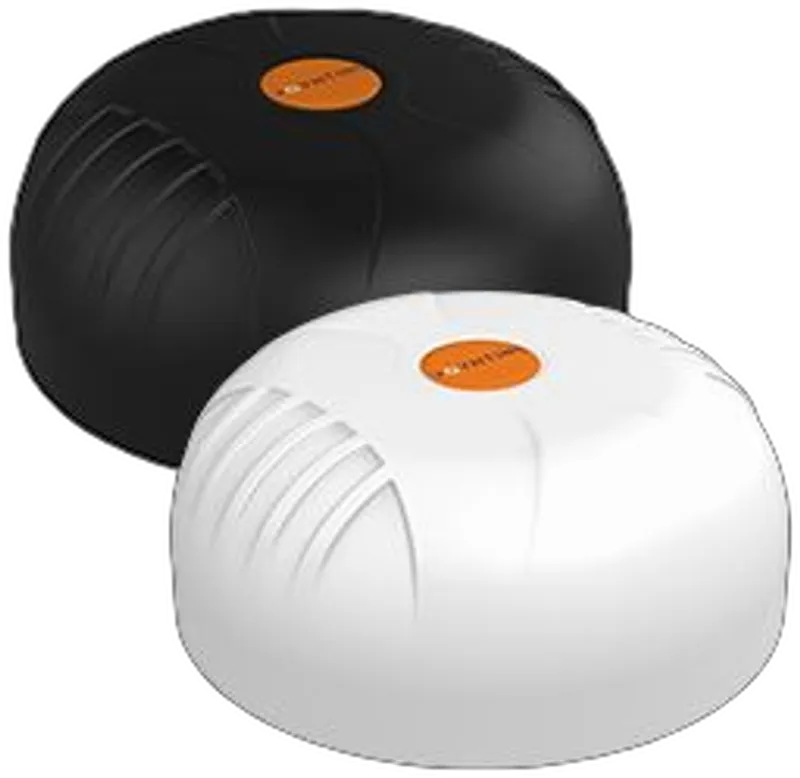

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-04-W · weiß · SMA (M) · 3,5~6dBi · 2M SMA-M Kabel · IP69K

Vorteile auf einen Blick

• Breitbandige Frequenzabdeckung über fünf diskrete Bänder von 617 bis 6000 MHz für zeitgemäße LTE- und 5G-Technologien
• 4x4 MIMO mit vier zellularen Antennen in einem einzigen Gehäuse
• IP69K-Schutzart für den Einsatz unter widrigsten Umwelt- und Witterungsbedingungen
• Masseunabhängige Bauweise mit interner Erdung vereinfacht die Installation
• Vielfältige Montageoptionen an Mast, Wand, Fläche und in Marineanwendungen
• Windfest bis 220 km/h für dauerhaften Einsatz an exponierten Standorten

Leistung & Frequenzabdeckung

Die Antenne bedient fünf diskrete Frequenzbänder: 617 bis 960 MHz, 1427 bis 1517 MHz, 1710 bis 2700 MHz, 3400 bis 4200 MHz sowie 5000 bis 6000 MHz. Damit deckt sie zeitgemäße LTE- und 5G-Frequenzbereiche ab und ist auf künftige zellulare Technologien bis 6 GHz vorbereitet. Der maximale Gewinn erreicht 6 dBi im Band von 5000 bis 6000 MHz, während die niedrigeren Bänder entsprechend geringere Werte aufweisen. Über alle Bänder hinweg beträgt die VSWR weniger als 2:1, was für eine effiziente Anpassung an die angeschlossenen Funkgeräte sorgt.

Die 4x4-MIMO-Konfiguration mit vier separaten zellularen Antennen innerhalb eines Gehäuses ermöglicht höhere Datenraten und eine stabilere Signalübertragung. Mit einer Einspeiseleistung von 10 W und einer Eingangsimpedanz von 50 Ohm ist die Antenne auf gängige Funk- und Routerinfrastruktur abgestimmt. Die lineare vertikale Polarisation und der DC-Kurzschluss ergänzen das elektrische Profil für den zuverlässigen Betrieb in mobilen Umgebungen.

Robuste Bauweise & Umweltschutz

Das Gehäuse erreicht die Schutzart IP69K und ist damit gegen Hochdruck-Wasserstrahlen sowie das Eindringen von Staub vollständig abgedichtet. Die Antenne ist zusätzlich nach MIL-STD 810G beziehungsweise ASTM B117 auf Salzsprühbeständigkeit geprüft und weist eine Schlagfestigkeit nach IK 10 auf. Das Radom besteht aus PC+ABS mit halogenfreiem, UV-stabilem ASA und trägt die Flammbarkeitsklasse UL 94-HB.

Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +80 °C, der Lagerbereich deckt denselben Bereich ab. Bei einer relativen Luftfeuchtigkeit bis zu 98 % im Betrieb beziehungsweise 5 % bis 95 % im Lager hält die Antenne auch feuchte Umgebungen dauerhaft stand. Eine Windfestigkeit bis 220 km/h qualifiziert sie für den Einsatz an exponierten Fahrzeug- und Marinstandorten.

Montage & Installation

Die Antenne ist masseunabhängig konstruiert und verfügt über eine interne Erdung, sodass keine zusätzliche Massefläche für den einwandfreien Betrieb erforderlich ist. Für die Montage stehen mehrere Optionen zur Verfügung: an Masten, an Wänden, auf Flächen sowie in Marineanwendungen, ergänzt durch eine optionale Magnetmontage. Die mitgelieferte Halterung umfasst Gewindezapfen mit 25 mm Durchmesser für Klemmdicken bis 70 mm sowie eine Klebeflächen-Montagevariante.

Jeder der vier Anschlüsse ist mit einem 2 m langen Koaxkabel des Typs RTK-031 und einem SMA-Male-Stecker versehen. Die Kabeldämpfung beträgt 0,56 dB/m bei 900 MHz, 0,785 dB/m bei 1800 MHz und 1,2 dB/m bei 3000 MHz. Diese Werte sind bei der Planung von Kabelverlegewegen und Signalbudgeten in Fahrzeugen und auf Wasserfahrzeugen zu berücksichtigen.

Zertifizierungen & Konformität
