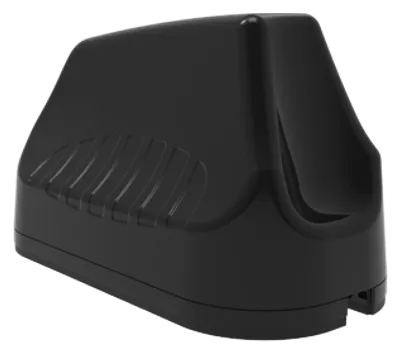

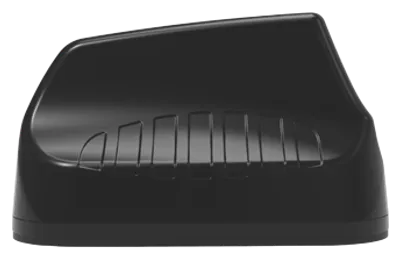

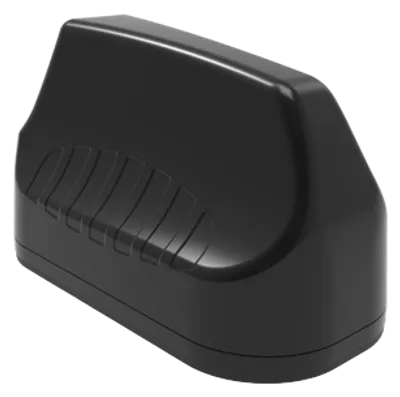

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-15-B · Wi-Fi · schwarz · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Wichtige Merkmale auf einen Blick

• 2x2 MIMO zellular: zwei LTE/5G-Antennen, die fünf Frequenzbänder zwischen 617 und 6000 MHz abdecken
• Dualband-WLAN: zwei Antennen mit Unterstützung für Wi-Fi 3 bis Wi-Fi 6E und 2x2-MIMO-Fähigkeit
• GNSS-Positionierung: integrierte GPS/GLONASS-Antenne mit 21 dBi Verstärkung
• IP69K-Robustheit: wetterfestes Gehäuse, geeignet für den Außen-, Marine- und Fahrzeugeinsatz
• Flexible Montage: enthaltene Montageoptionen für Mast, Wand, Oberfläche und Marineanwendungen
• Fünf vorkonfektionierte Anschlüsse: jeweils mit 2 m langem SMA-(M)-Koaxialkabel für eine einfache Installation

Leistung & Konnektivität

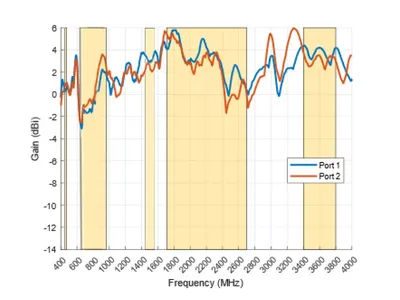

Die Antenne bietet zwei zellulare MIMO-Antennen, die über fünf Frequenzbänder arbeiten: 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–4200 MHz und 5000–6000 MHz. Diese Bandabdeckung unterstützt moderne LTE- und 5G-Technologien, einschließlich 5G RedCap, CDMA450 sowie Mobilfunkstandards von 2G bis 5G. Die maximale Verstärkung beträgt 6 dBi über die zellularen Bänder, mit spezifischen Verstärkungswerten von -0,5 dBi bei 617–960 MHz, 3,5 dBi bei 1427–1517 MHz, 5,5 dBi bei 1710–2700 MHz, 5,5 dBi bei 3400–4200 MHz und 6 dBi bei 5000–6000 MHz.

Zwei Dualband-WLAN-Antennen ermöglichen gleichzeitigen Betrieb auf 2,4 GHz und 5 GHz mit 2x2-MIMO-Fähigkeit und unterstützen Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) und Wi-Fi 6E (802.11ax). Die WLAN-Verstärkung beträgt 7 dBi. Die integrierte GPS/GLONASS-Antenne arbeitet auf 1575,42 MHz und 1600 MHz mit 21 dBi Verstärkung und einem Rauschmaß von ≤1,5 dB.

Design & Langlebigkeit

Das Gehäuse verfügt über eine IP69K-Schutzart gegen Wassereintritt sowie eine IK-10-Schlagfestigkeit und eignet sich damit für den Innen- und Außeneinsatz unter anspruchsvollen Bedingungen. Die Radomabdeckung besteht aus halogenfreiem PC+ABS-Material mit UV-stabilem ASA und erfüllt die UL-94-HB-Brandschutznorm. Der Betriebstemperaturbereich liegt zwischen -40°C und +80°C, der Lagertemperaturbereich ist identisch.

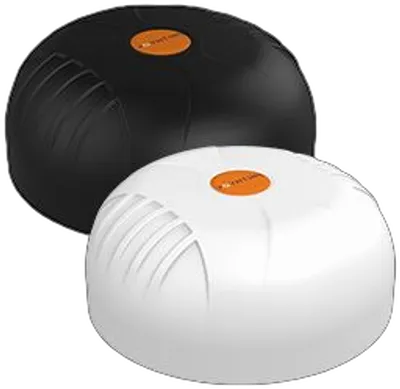

Die Antenne hält Windgeschwindigkeiten bis zu 220 km/h stand und wurde auf Salznebelbeständigkeit nach MIL-STD 810G und ASTM B117 getestet. Die relative Luftfeuchtigkeit im Betrieb kann bis zu 98 % betragen, die Lagerfeuchtigkeit liegt zwischen 5 % und 95 % (nicht kondensierend). Das Produkt misst Ø160 mm x 65 mm und ist in Schwarz erhältlich.

Montage & Installation

Es stehen fünf Anschlüsse zur Verfügung: zwei LTE-Anschlüsse, zwei WLAN-Anschlüsse und ein GPS/GLONASS-Anschluss. Jeder Anschluss ist über ein RTK-031-Koaxialkabel mit 2 m Länge und SMA-(M)-Steckern verbunden. Die Montagehalterung unterstützt Ø25-Gewindestutzen mit einer Klemmdicke von bis zu 70 mm und ermöglicht Mast-, Wand-, Oberflächen- und Marinemontage. Optional ist auch eine Magnetmontage erhältlich.

Das MBK-1-Montagehalterungszubehör ist im Lieferumfang enthalten. Die Verpackungsmaße betragen 230 mm x 220 mm x 150 mm. Eine Erdungsmöglichkeit ist vorhanden. Die Antenne unterstützt 2x2-MIMO-LTE- und 2x2-MIMO-WLAN-Konfigurationen mit omnidirektionalen Abstrahlcharakteristiken.

Einsatzbereiche & Konformität

Die Antenne ist für kommerzielle und industrielle Anwendungen, Marine- und Küstenumgebungen sowie Transport und Mobilität klassifiziert. Sie unterstützt zellulare, WLAN- und GPS/GLONASS-Technologien in einem einzigen Gehäuse und reduziert so den Bedarf an mehreren Einzelantennen auf Fahrzeugen und Schiffen.

Die regulatorische Konformität umfasst RoHS 2011/65/EU, ISO 9001:2015 und CE-Zertifizierung. Das Produkt trägt die EU-Homologationsnummer E1*10R06/02*9871*00 und hat eine Garantie von 24 Monaten.
