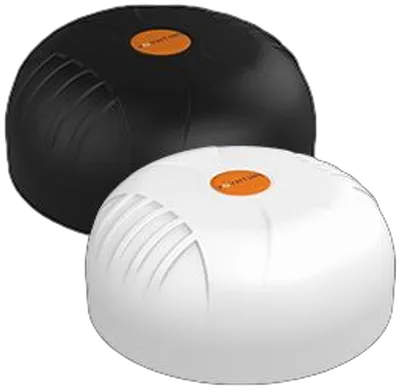

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-15-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Highlights auf einen Blick

• Ultrabreitbandige zellulare Abdeckung von 617 bis 6000 MHz, einschließlich aktueller und zukünftiger LTE/4G- und 5G-Bänder
• 2x2-MIMO-Architektur für LTE/5G und Wi-Fi, mit dedizierter GPS/GLONASS-Antenne am fünften Port
• Umweltresistenz nach IP69K mit Windbeständigkeit bis 220 km/h und Stoßfestigkeit nach IK 10
• Omnidirektionale Abstrahlung für optimale Mobilfunkabdeckung unterwegs
• Vielfältige Montageoptionen: Mast-, Wand-, Flächenmontage, Marine-Montage und optional magnetische Befestigung
• Wi-Fi-6E-Kompatibilität mit Unterstützung der Standards 802.11g bis 802.11ax auf den Bändern 2,4 GHz und 5–7,2 GHz

Architektur und Konnektivität

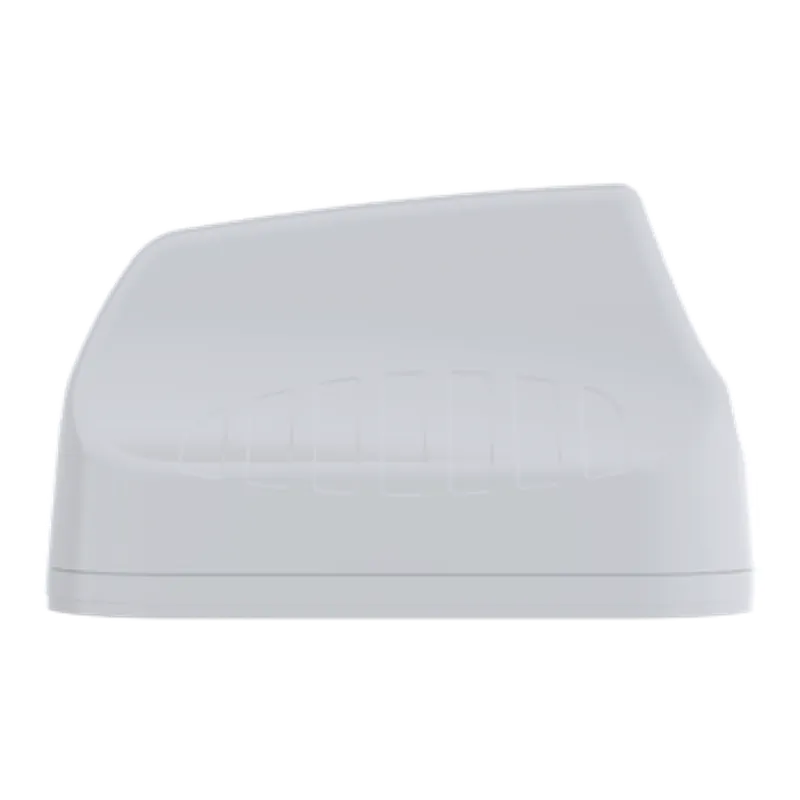

Die Antenne vereint fünf Strahlungselemente in einem einzigen Gehäuse mit 160 mm Durchmesser und 65 mm Höhe. Zwei zellulare Ports gewährleisten 2x2-MIMO-Abdeckung für LTE/5G im Frequenzbereich von 617 MHz bis 6000 MHz, einschließlich aktueller LTE/4G- und 5G-Bänder sowie zukünftiger Mobilfunktechnologien bis 6 GHz. Zwei zusätzliche Wi-Fi-Ports bieten dualbandfähige 2x2-MIMO-Konnektivität, die gleichzeitig im 2,4-GHz- und im 5- bis 7,2-GHz-Bereich arbeitet. Der fünfte Port ist für GPS/GLONASS reserviert und deckt die Frequenzen 1575,42 MHz und 1600 MHz ab.

Die Antenne unterstützt ein breites Spektrum an Technologien, darunter 5G RedCap, CDMA450, LTE/2G/3G/4G/5G, GPS/GLONASS und Wi-Fi. Die unterstützten 5G-Bänder umfassen n1 bis n106 und n256, während die LTE-Bänder von B1 bis B103 reichen. Die kompatiblen Wi-Fi-Standards erstrecken sich von Wi-Fi 3 (802.11g) bis Wi-Fi 6E (802.11ax).

Leistung und Gewinn

Der maximale Gewinn variiert je nach Frequenzband: -0,5 dBi bei 617–960 MHz, 3,5 dBi bei 1427–1517 MHz, 5,5 dBi bei 1710–2700 MHz, 5,5 dBi bei 3400–4200 MHz und 6 dBi bei 5000–6000 MHz. Der VSWR-Wert liegt unter 2:1, und die zulässige Eingangsleistung beträgt 10 W. Die Nennimpedanz beträgt 50 Ohm bei vertikaler linearer Polarisation. Die omnidirektionalen Abstrahlcharakteristiken sorgen für eine ausgewogene Abdeckung, was für die Transport- und Schifffahrtsbranche, für die die Antenne speziell entwickelt wurde, von entscheidender Bedeutung ist.

Mechanische und Umweltbeständigkeit

Das Gehäuse besteht aus halogenfreiem PC+ABS mit UV-beständiger ASA-Beschichtung in Weiß. Die Schutzart gegen Wasser und Staub entspricht IP69K. Die Antenne hält Windgeschwindigkeiten bis 220 km/h stand und weist eine Stoßfestigkeit nach IK 10 auf. Die Salznebelbeständigkeit ist nach MIL-STD 810G/ASTM B117 zertifiziert, was sie für maritime und küstennahe Umgebungen geeignet macht. Die Entflammbarkeitsklasse des Gehäuses entspricht UL 94-HB.

Der Betriebstemperaturbereich liegt zwischen -40°C und +80°C, ebenso wie der Lagertemperaturbereich. Die relative Luftfeuchtigkeit im Betrieb kann bis zu 98 % betragen, während die Lagerfeuchtigkeit zwischen 5 % und 95 % ohne Kondensation liegt. Die Antenne ist für den Innen- und Außenbereich geeignet. Ein Erdungspfad ist vorhanden, und ein Gleichstromkurzschluss ist integriert.

Installation und Montage

Die Antenne verfügt über fünf Ports mit SMA-Steckern (männlich) und 2 Meter langen RTK-031-Koaxialkabeln für LTE, Wi-Fi und GPS. Das mitgelieferte Adapterset umfasst zwei RP-SMA(m)-auf-SMA(f)-Adapter. Die Montageoptionen umfassen Mast-, Wand-, Flächenmontage, Marine-Montage sowie optional eine magnetische Befestigung. Die Montagehalterung mit Gewindestange (Ø25 mm) ermöglicht eine Klemmdicke von bis zu 70 mm und wird durch eine Mast-/Wandhalterung sowie eine Klebefläche ergänzt.

Anwendungen

Die Antenne ist für kommerzielle und industrielle Anwendungen, maritime und küstennahe Bereiche sowie für Transport und Mobilität konzipiert. Ihre ultrabreitbandige Abdeckung ermöglicht den Einsatz bei verschiedenen Mobilfunkanbietern und Technologien und bleibt dabei kompatibel mit zukünftigen 5G-Technologien bis 6 GHz sowie Wi-Fi-Anwendungen im 5- bis 6-GHz-Bereich.

Regulatorische Konformität

Die Antenne entspricht der RoHS-Richtlinie 2011/65/EU und der Norm ISO 9001:2015. Sie trägt das CE-Kennzeichen und die europäische Zulassungsnummer E1*10R06/02*9871*00. Die Herstellergarantie beträgt 24 Monate. Das kompatible Zubehör trägt die Artikelnummer MBK-1.
