Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-17-B · Wi-Fi · schwarz · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Highlights

• 7-in-1: vier Mobilfunkanschlüsse, zwei Wi-Fi-Anschlüsse und ein GPS/GLONASS-Anschluss in einer einzigen Antenne integriert
• Ultrabreitband: durchgehende Mobilfunkabdeckung von 617 bis 6000 MHz, kompatibel mit 2G, 3G, 4G LTE und 5G
• MIMO 4x4 LTE/5G und 2x2 Wi-Fi: Polarisations- und Richtungsdiversität für hohe Datenraten
• IP69K-Schutz: wasserdichtes Gehäuse gegen Hochdruckwasserstrahlen, ausgelegt für maritime und Transportumgebungen
• Bodenflächenunabhängig: Design mit interner Massefläche, vereinfacht die Installation auf jeder Oberfläche
• Omnidirektional: 360°-Strahlungsdiagramm für gleichmäßige Abdeckung

Leistung und Abdeckung

Die Antenne deckt die Mobilfunkbänder von 617 bis 960 MHz, 1427 bis 1517 MHz, 1710 bis 2700 MHz, 3400 bis 4200 MHz und 5000 bis 6000 MHz ab und unterstützt damit ein breites Spektrum an Netzbetreibern und Mobilfunktechnologien, einschließlich 5G-Bändern bis 6 GHz. Der maximale Gewinn beträgt 6 dBi im Mobilfunkbereich, 6,5 dBi für Wi-Fi und 21 dBi für GPS. Der VSWR liegt unter 2:1 für Mobilfunksignale und unter 2,5:1 für Wi-Fi, was eine gute Impedanzanpassung über alle Bänder gewährleistet.

Die beiden Wi-Fi-Antennen arbeiten im simultanen Dualband-Betrieb auf 2,4 bis 2,5 GHz und 5,0 bis 7,2 GHz und unterstützen die Wi-Fi-Standards 3, 4, 5, 6 und 6E. Die GPS/GLONASS-Antenne arbeitet auf 1575,42 MHz und 1600 MHz mit einem Gewinn von 21 dBi und sorgt für zuverlässigen Satellitenempfang in Navigations- und Flottenverfolgungsanwendungen.

Design und Robustheit

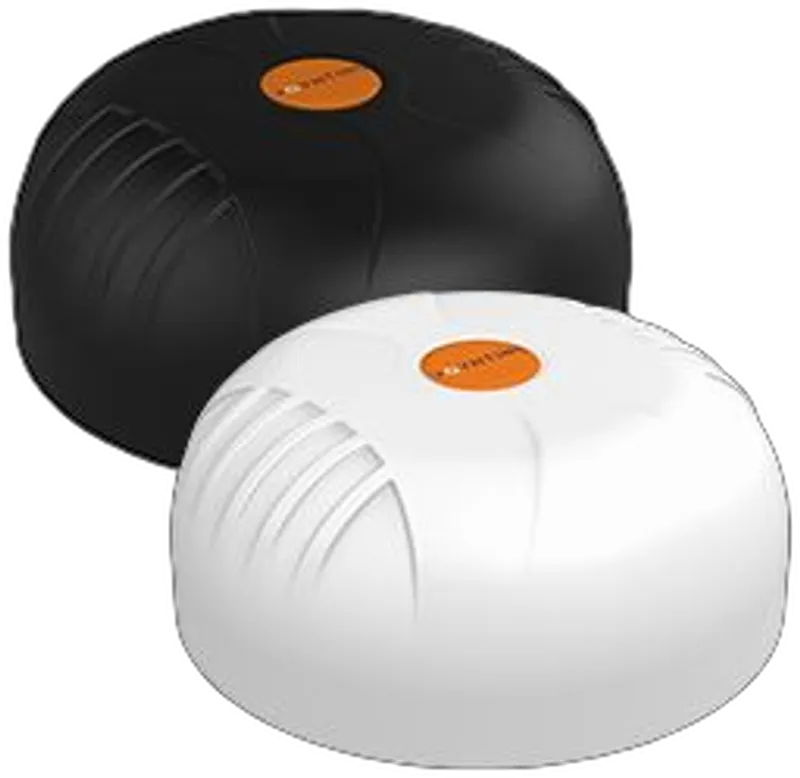

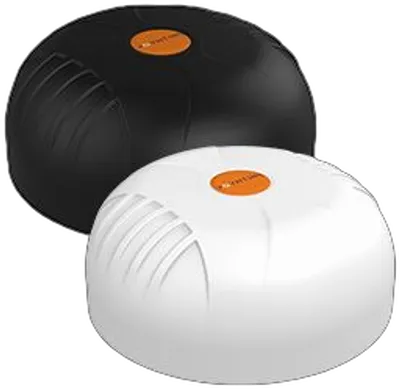

Das schwarze Antennengehäuse mit den Abmessungen Ø160 mm x 65 mm besteht aus halogenfreiem PC+ABS-Material mit UV-beständiger ASA-Beschichtung. Die Schutzart IP69K garantiert Dichtheit gegen Hochdruck- und Heißwasserstrahlen, während die Schlagfestigkeit IK 10 für mechanische Langlebigkeit sorgt. Die Antenne hält Windgeschwindigkeiten bis 220 km/h sowie Betriebstemperaturen von -40°C bis +80°C stand und verträgt eine relative Luftfeuchtigkeit von bis zu 98 %.

Die Konformität mit dem Salznebeltest nach MIL-STD 810G/ASTM B117 und die Entflammbarkeitsklasse UL 94-HB des Gehäuses bestätigen die Eignung für maritime und küstennahe Umgebungen. Die Antenne verfügt über einen DC-Kurzschluss und einen Erdungspfad zum Schutz vor elektrostatischen Entladungen.

Anschlüsse und Verkabelung

Die Antenne verfügt über insgesamt sieben Anschlüsse: vier LTE-Anschlüsse, zwei Wi-Fi-Anschlüsse und einen GPS-Anschluss. Jeder Anschluss ist mit einem 2 Meter langen RTK-031-Koaxialkabel mit SMA-Stecker (männlich) ausgestattet. Die Nennimpedanz beträgt 50 Ohm bei linearer vertikaler Polarisation. Die zulässige Eingangsleistung liegt bei 10 W, die maximale Leistung für das aktive GPS-System bei 50 W.

Das GPS/GLONASS-Modul arbeitet mit einer Gleichspannung von 2,7 bis 3,3 V und einem Strom von 5 bis 15 mA bei einem Rauschfaktor von ≤1,5 dB. Die Außerbanddämpfung des Filters beträgt mindestens 12 dB bei f0+50 MHz und 16 dB bei f0-50 MHz.

Installation und Montage

Die Antenne bietet verschiedene Montageoptionen: an Pfosten, an Wänden, auf Oberflächen und in maritimer Umgebung, mit optionalem Magnetfuß. Das Montagezubehör umfasst einen Gewindebolzen mit Ø25 mm für Klemmdicken bis 25 mm, eine Pfosten-/Wandhalterung sowie eine Klebehalterung für Oberflächen. Das optionale Zubehör MBK-1 ermöglicht zusätzliche Montagekonfigurationen.

Anwendungen

Die Antenne ist für die Märkte Transport und Marine konzipiert und eignet sich besonders für kommerzielle und industrielle Fahrzeuge, maritime und küstennahe Umgebungen sowie M2M- und IoT-Systeme. Ihr ultrabreiter Frequenzbereich ermöglicht den Multi-Betreiber- und Multi-Technologie-Einsatz und bleibt dabei kompatibel mit zukünftigen Mobilfunkentwicklungen bis 6 GHz.

Konformität und Garantie

Die Antenne entspricht der RoHS-Richtlinie 2011/65/EU, der Norm ISO 9001:2015 und trägt das CE-Kennzeichen. Sie wird mit einer Garantie von 24 Monaten geliefert.
