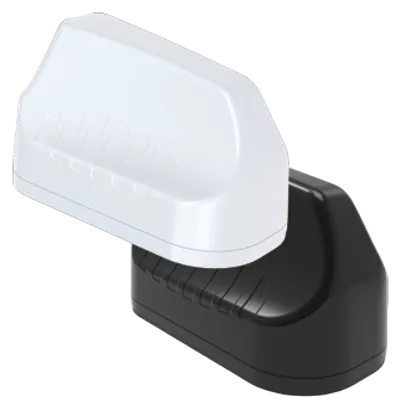

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-17-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Highlights auf einen Blick

• Ultrabreitband-Abdeckung: 617 bis 6000 MHz für LTE/4G- und 5G-Mobilfunkverbindungen
• 4x4-MIMO-LTE/5G: vier unabhängige Mobilfunkantennen für diversifizierten Empfang
• 2x2-MIMO-Dualband-WLAN: 2,4 GHz und 5–7,2 GHz gleichzeitig an jeder Antenne
• Integriertes GPS/GLONASS: Positionierungsantenne mit 21 dBi Verstärkung
• Masseflächenunabhängig: Design mit interner Masse, keine metallische Oberfläche erforderlich
• Umweltbeständigkeit: IP69K, IK10 und Windbeständigkeit bis 220 km/h
• Flexible Montage: Mast-, Wand-, Flächen-, Marine- und optionaler Magnetfuß-Montage

Leistung und Konnektivität

Die Antenne deckt Mobilfunkfrequenzen von 617 bis 6000 MHz ab und umfasst sowohl moderne LTE/4G-Bänder als auch 5G-Bänder bis 6 GHz für eine zukunftssichere Implementierung. Die vier MIMO-Mobilfunkantennen bieten eine ultrabreitbandige Leistung, die den Einsatz über verschiedene Netzbetreiber und Technologien hinweg ermöglicht. Die maximale Mobilfunkverstärkung beträgt 6 dBi, mit einem Wert von 5,5 dBi in den Bändern 1710–2700 MHz und 3400–4200 MHz. Die 4x4-MIMO-Mobilfunkkonfiguration gewährleistet eine Empfangsdiversität, die für mobile Umgebungen und M2M-Anwendungen geeignet ist.

Die beiden WLAN-Antennen bieten eine gleichzeitige Dualband-Abdeckung im Bereich von 2,4–2,5 GHz und 5,0–7,2 GHz mit einer Verstärkung von 6,5 dBi. Die Antenne unterstützt die WLAN-Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) und Wi-Fi 6E (802.11ax). Die GPS/GLONASS-Antenne arbeitet auf 1575,42 MHz und 1600 MHz mit einer Verstärkung von 21 dBi und einem Rauschfaktor von ≤ 1,5 dB.

Design und Umweltbeständigkeit

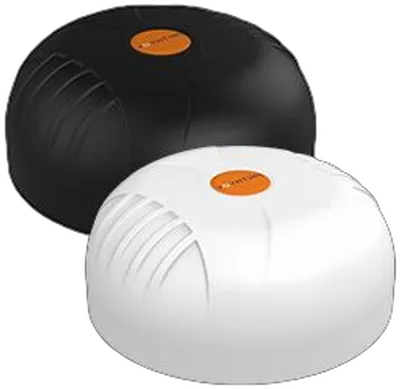

Das Antennengehäuse hat einen Durchmesser von 160 mm und eine Höhe von 65 mm, mit einem weißen Radom aus halogenfreiem PC+ABS und UV-stabilem ASA. Die Schutzart IP69K garantiert vollständigen Schutz gegen Hochdruckwasserstrahlen und Staub. Die mechanische Stoßfestigkeit ist nach IK10 zertifiziert, und die Entflammbarkeitsklasse des Gehäuses entspricht UL 94-HB. Die Antenne ist salznebelbeständig gemäß MIL-STD 810G und ASTM B117, was sie für maritime und küstennahe Umgebungen prädestiniert.

Der Betriebstemperaturbereich erstreckt sich von -40°C bis +80°C, identisch mit dem Lagertemperaturbereich. Die relative Luftfeuchtigkeit im Betrieb beträgt bis zu 98 %, während die Lagerfeuchtigkeit zwischen 5 % und 95 % bei nicht kondensierenden Bedingungen liegt. Die Windbeständigkeit ist bis 220 km/h spezifiziert. Die Antenne verfügt über einen Masseanschluss und einen Gleichstromkurzschluss mit einer Gleichspannung von 2,7 bis 3,3 V und einem Gleichstrom von 5 bis 15 mA.

Installation und Montage

Die Antenne bietet verschiedene Montageoptionen: Mast-, Wand-, Flächen- und Marinemontage, wobei ein Magnetfuß optional über das Zubehör MBK-1 erhältlich ist. Das Montagekit umfasst eine Schelle mit Gewindestange (Durchmesser 25 mm) für eine Klemmdicke von bis zu 25 mm sowie eine Klebehalterung für Flächen. Die Antenne verfügt über sieben Anschlüsse: vier LTE-Ports, zwei WLAN-Ports und einen GNSS/GPS-Port.

Jeder Port ist mit einem 2 Meter langen RTK-031-Koaxialkabel mit SMA-Stecker (männlich) ausgestattet. Zwei Adapter von RP-SMA (männlich) auf SMA (weiblich) liegen für die Kompatibilität mit Geräten mit RP-SMA-Anschlüssen bei. Das omnidirektionale Strahlungsdiagramm aller Sendeelemente sorgt für eine ausgewogene Abdeckung – ein entscheidendes Kriterium für die Transport- und Schifffahrtsbranche, für die diese Antenne speziell entwickelt wurde.

Kompatibilität und Zertifizierungen

Die Antenne entspricht der RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 und CE zertifiziert. Sie verfügt über eine EU-Homologation unter der Nummer E1*10R06/02*9871*00. Die Herstellergarantie beträgt 24 Monate. Unterstützte 5G-Bänder umfassen n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n31, n34, n38, n39, n40, n41, n48, n51, n53, n65, n66, n67, n71, n72, n74, n75, n76, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106 und n256. Die LTE/4G-Bänder decken B1 bis B106 ab, einschließlich der CBRS-Bänder von 3400 bis 3800 MHz.
