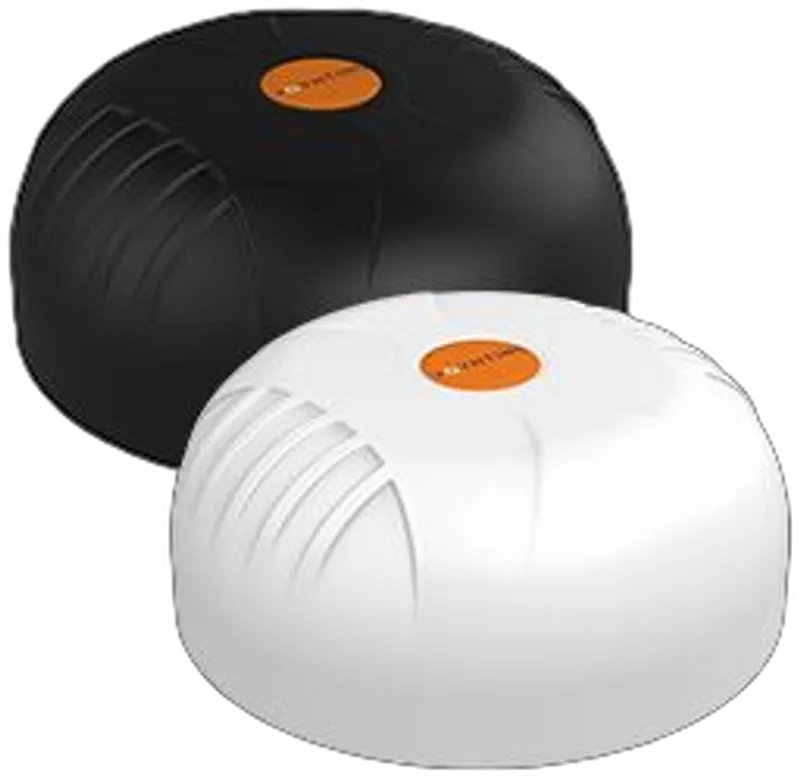

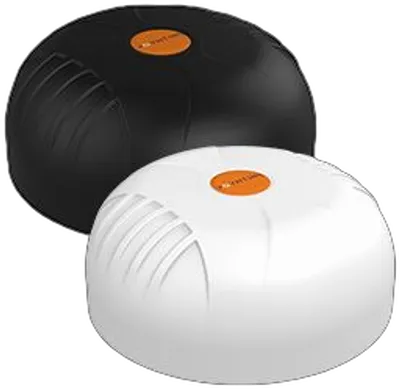

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-19-B · Wi-Fi · schwarz · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Vorteile auf einen Blick

• Ultra-breitbandig: Zellulare Abdeckung von 617 bis 6000 MHz für LTE/4G und 5G
• 4x4 MIMO: Vier zellulare und vier Wi-Fi-MIMO-Antennen in einem Gehäuse
• GPS/GLONASS: Integrierte Satellitennavigationsantenne mit 21 dBi Gewinn
• IP69K: Höchste Schutzklasse gegen Staub und Hochdruckwasserstrahl
• Bodenplanunabhängig: Omnidirektionales Design mit interner Masse
• Flexible Montage: Mast-, Wand-, Oberflächen-, Marine- und optional Magnetmontage

Performance & Abdeckung

Die vier zellularen MIMO-Antennen bieten breitbandige Abdeckung von 617 bis 6000 MHz und decken damit gegenwärtige LTE/4G- sowie 5G-Frequenzbänder ab. Die ultra-breitbandige Performance ermöglicht den Einsatz bei verschiedenen Betreibern und Technologien und ist für künftige zellulare Technologien bis 6 GHz vorbereitet. Die vier Dualband-Wi-Fi-Antennen unterstützen gleichzeitig 2,4 GHz und 5 bis 7,2 GHz je Antenne und bieten damit 4x4-MIMO-Fähigkeit mit einem Gewinn von 6,5 dBi.

Design & Robustheit

Die Antenne ist mit der Schutzklasse IP69K gegen das Eindringen von Staub und Hochdruckwasserstrahl ausgeführt und widersteht Stößen nach IK 10. Das Radom aus PC+ABS (halogenfrei) mit UV-stabilem ASA ist nach UL 94-HB klassifiziert. Der Betrieb ist im Temperaturbereich von -40 °C bis +80 °C bei einer relativen Luftfeuchtigkeit bis 98 % möglich. Die Antenne übersteht Windgeschwindigkeiten bis 220 km/h.

Montage & Einsatzbereiche

Das bodenplanunabhängige, omnidirektionale Design mit interner Masse erleichtert die Installation auf verschiedenen Oberflächen. Zur Verfügung stehen Mast-, Wand-, Oberflächen- und Marinemontage sowie eine optionale Magnetmontage. Mit einem Durchmesser von 160 mm und einer Höhe von 65 mm ist die Antenne kompakt. Haupteinsatzbereiche sind kommerzielle und industrielle Fahrzeuge, Marine-Anwendungen, M2M und andere IoT-Systeme.

GPS/GLONASS-Empfang

Die integrierte GPS/GLONASS-Antenne arbeitet im Frequenzbereich von 1575,42 MHz und 1600 MHz mit einer Rauschzahl von ≤1,5 dB und einem Gewinn von 21 dBi. Die Versorgungsspannung beträgt 2,7 bis 3,3 V bei einem Stromverbrauch von 5 bis 15 mA. Die Filterdämpfung außerhalb des Bandes liegt bei mindestens 12 dB bei f0+50 MHz und mindestens 16 dB bei f0-50 MHz.
