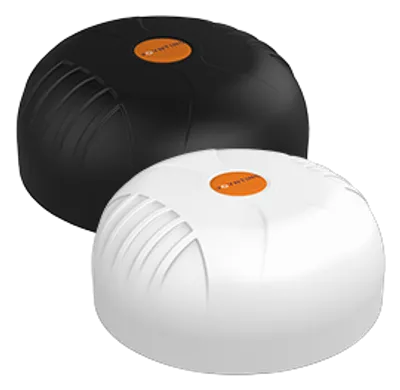

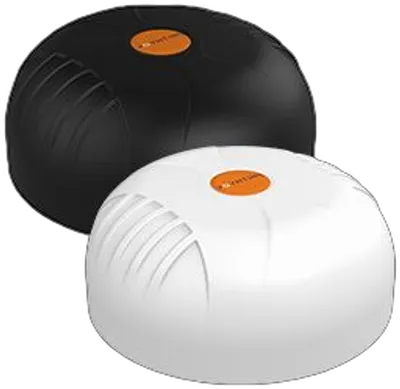

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-19-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

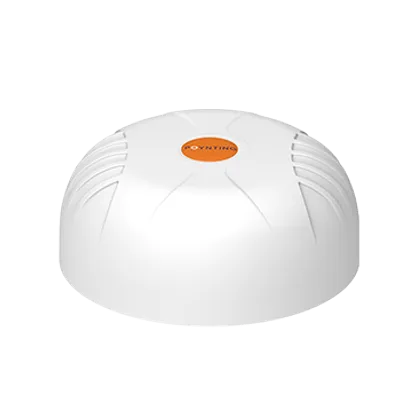

Die Poynting MIMO-4-19 ist eine 9-in-1-Multifrequenzantenne, die vier zellulare 4x4-MIMO-Antennen, vier Wi-Fi-4x4-MIMO-Antennen und eine GPS/GLONASS-Antenne in einem einzigen, nach IP69K zertifizierten Gehäuse vereint. Sie bietet ultrabreitbandige Mobilfunkabdeckung von 617 bis 6000 MHz für Anwendungen in Transport und Schifffahrt.
- 9-in-1-Design
- vier Mobilfunk-, vier Wi-Fi- und eine GPS/GLONA…
- Ultrabreitbandiger Mobilfunk
- Abdeckung von 617 bis 6000 MHz über LTE/4G- und…
- 4x4-MIMO
- sowohl Mobilfunk als auch Wi-Fi unterstützen 4x…
- Omnidirektional
- ausgewogene Abstrahlcharakteristik bei allen St…
Beschreibung
Vorteile auf einen Blick
- 9-in-1-Design: vier Mobilfunk-, vier Wi-Fi- und eine GPS/GLONASS-Antenne in einem Gehäuse
- Ultrabreitbandiger Mobilfunk: Abdeckung von 617 bis 6000 MHz über LTE/4G- und 5G-Bänder
- 4x4-MIMO: sowohl Mobilfunk als auch Wi-Fi unterstützen 4x4-MIMO für höheren Datendurchsatz
- Omnidirektional: ausgewogene Abstrahlcharakteristik bei allen Strahlungselementen
- IP69K-zertifiziert: wetterfest mit Salznebelprüfung nach MIL-STD 810G/ASTM B117
- Vielseitige Montage: Mast-, Wand-, Magnet-, Stutzen- und Oberflächenmontage möglich
- Windbeständigkeit: ausgelegt für bis zu 220 km/h
Leistung & Abdeckung
Die Antenne bietet vier Mobilfunk-MIMO-Antennen mit Breitbandabdeckung von 617 bis 6000 MHz, die aktuelle LTE/4G- und 5G-Bänder abdecken und somit zukunftssicher einsetzbar ist. Die ultrabreitbandige Leistung der Mobilfunkantennen ermöglicht den Einsatz bei verschiedenen Netzbetreibern und Technologien und ist bereit für zukünftige Mobilfunktechnologien bis 6 GHz für 5G-Anwendungen. Die Verstärkungswerte erreichen 6 dBi für LTE, 6,5 dBi für Wi-Fi und 21 dBi für GPS/GLONASS. Die Abstrahlcharakteristik aller Strahlungselemente bietet eine hervorragende Balance zwischen Omnidirektionalität, Musterdiversität und guter Abstrahlfähigkeit in der gewünschten Elevation. Diese Ausgewogenheit ist ein wichtiges Kriterium für die Transport- und Schifffahrtsbranche, für die die Antenne speziell entwickelt wurde.
Design & Langlebigkeit

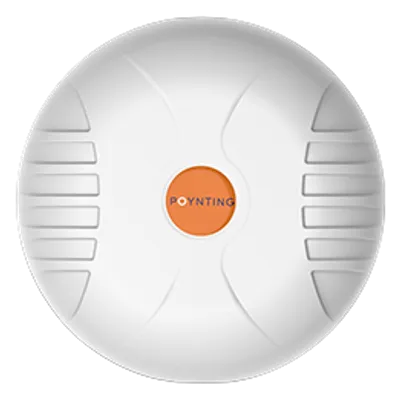

Die Antenne ist in einem weißen Radom aus PC+ABS (halogenfrei) mit UV-stabilem ASA untergebracht. Sie verfügt über die Schutzart IP69K und ist nach MIL-STD 810G/ASTM B117 salznebelbeständig zertifiziert. Die Schlagfestigkeit ist mit IK 10 angegeben, und die Entflammbarkeitsklasse des Gehäuses entspricht UL 94-HB. Die Windbeständigkeit liegt bei bis zu 220 km/h. Die Antenne arbeitet in einem Temperaturbereich von -40°C bis +80°C bei einer relativen Luftfeuchtigkeit von bis zu 98 % und eignet sich sowohl für den Außen- als auch für den Innenbereich.
Installation & Anschlussmöglichkeiten
Die Antenne bietet verschiedene Montageoptionen, darunter Mastmontage, Magnetmontage, Stutzenmontage, Oberflächen-/Tischmontage und Wandmontage. Die Montagehalterung verfügt über Ø25-Gewindestutzen mit einer Klemmdicke von bis zu 25 mm sowie eine Mast-/Wandhalterung und Klebeoberflächenmontage. Es stehen neun Anschlüsse zur Verfügung: vier LTE-, vier Wi-Fi- und ein GNSS/GPS-Anschluss, jeweils verbunden über 2 m lange Koaxialkabel des Typs RTK-031 mit SMA-(M)-Steckern. Die Antenne hat eine Nennimpedanz von 50 Ohm und verfügt über einen Gleichstromkurzschluss.
Konformität & Zertifizierungen
Die Antenne ist CE-zertifiziert, RoHS 2011/65/EU-konform und wird nach ISO 9001:2015-Qualitätsstandards hergestellt. Sie trägt die EU-Homologationsnummer E1*10R06/02*9871*00. Eine Garantie von 24 Monaten wird gewährt.
Technische Daten
| Frequenzbänder (Mobilfunk) | 617 – 960 MHz | 1427 – 1517 MHz | 1710 – 2700 MHz | 3400 – 4200 MHz | 5000 – 6000 MHz |
| Mobilfunk-Frequenzbereich | 617 – 7200 MHz |
| Frequenzband (detailliert) | 617-698 MHz, 698-803 MHz, 791-894 MHz, 868-915 MHz, 880-960 MHz, 1427-1517 MHz, 1700-1900 MHz, 1900-2200 MHz, 2300-2400 MHz, 2400-2500 MHz, 2500-2700 MHz, 3400-3800 MHz, 3800-4200 MHz, 5000-6000 MHz, 6000-7200 MHz |
| Verstärkung (Max.) | -0,5 dBi @ 617–960 MHz | 3,5 dBi @ 1427–1517 MHz | 5,5 dBi @ 1710–2700 MHz | 5,5 dBi @ 3400–4200 MHz | 6 dBi @ 5000–6000 MHz |
| Verstärkung (nach Technologie) | 6 dBi (LTE) | 6,5 dBi (Wi-Fi) | 21 dBi (GPS) |
| VSWR | <2:1 |
| Zulässige Sendeleistung | 10 W |
| Nennimpedanz | 50 Ohm |
| Koaxialkabel-Dämpfung | 0,56 dB/m @ 900 MHz | 0,785 dB/m @ 1800 MHz | 1,2 dB/m @ 3000 MHz |
| Gleichstromkurzschluss | Ja |
| Erdungspfad | Ja |
| Temperaturbereich (Betrieb) | -40°C bis +80°C |
| Umgebungsbedingungen | Außen/Innen |
| Schutz vor Wassereintritt | IP69K |
| Salznebelbeständigkeit | MIL-STD 810G/ASTM B117 |
| Relative Luftfeuchtigkeit (Betrieb) | bis zu 98 % |
| Lagerfeuchtigkeit | 5 % bis 95 % nicht kondensierend |
| Lagertemperatur | -40°C bis +80°C |
| Entflammbarkeitsklasse des Gehäuses | UL 94-HB |
| Schlagfestigkeit | IK 10 |
| GPS/GLONASS-Frequenz | 1575,42 MHz / 1600 MHz |
| Gleichspannung (GPS) | 2,7–3,3 V |
| Gleichstrom (GPS) | 5–15 mA |
| Rauschzahl (GPS) | ≤1,5 dB |
| Nennimpedanz (GPS) | 50 Ω |
| Filter-Dämpfung außerhalb des Bandes | 12 dB Min @ f0+50 MHz | 16 dB Min @ f0-50 MHz |
| Max. Leistung (GPS) | 50 W |
| Polarisation | linear polarisiert |
| Richtcharakteristik | omnidirektional |
| MIMO-Konfiguration | 4x4-MIMO |
| Anschlüsse | 9 (4 LTE, 4 Wi-Fi, 1 GNSS/GPS) |
| Steckverbinder | SMA (M) |
| Koaxialkabel-Typ | RTK-031 |
| Koaxialkabellänge | 2 m |
| Montageart | Mastmontage, Magnetmontage, Stutzenmontage, Oberflächen-/Tischmontage, Wandmontage |
| Montagehalterung | Ø25-Gewindestutzen (bis zu 25 mm Klemmdicke), Mast-/Wandhalterung & Klebeoberflächenmontage |

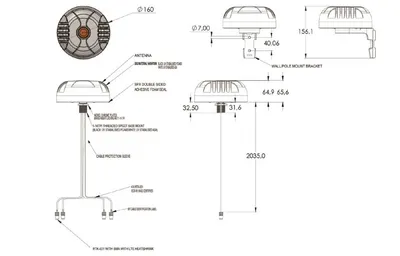

| Produktabmessungen | Ø160 mm x 65 mm |
| Windbeständigkeit | ≤220 km/h |
| Radom-Farbe | Weiß |
| Radom-Material | PC+ABS (halogenfrei) UV-stabiles ASA |
| Technologie | Mobilfunk (LTE/2G/3G/4G/5G), GPS/GLONASS, Wi-Fi |
| Wi-Fi-Standards | Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax) |
| 5G-Bänder | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n51, n53, n65, n66, n67, n71, n74, n75, n76, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106, n256 |
| LTE/4G-Bänder | B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B44, B53, B65, B66, B67, B68, B69, B71, B74, B85, B103, B106 |
| Branche (Anwendung) | Gewerbe- & Industrieantennen, Marine- & Küstenantennen, Transport- & Mobilitätsantennen |
| Zubehör | MBK-3 |
| Zertifizierungen | CE, RoHS 2011/65/EU, ISO 9001:2015, IP69K |
| EU-Homologationsnummer | E1*10R06/02*9871*00 |
| Garantie | 24 Monate |
