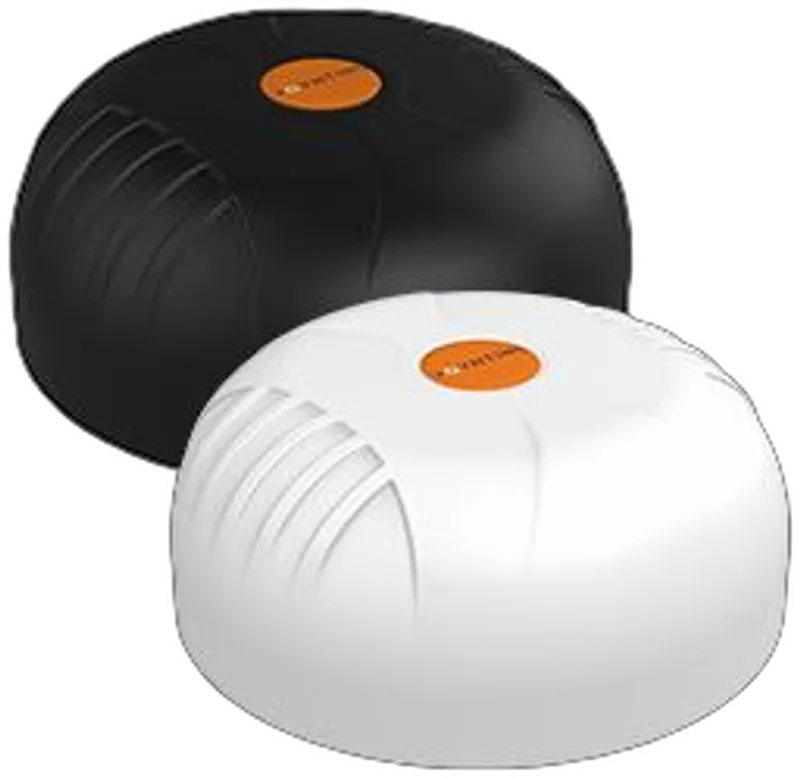

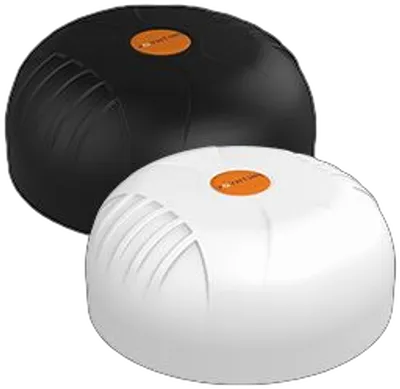

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V2-17-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Die Poynting-Multifunktionsantenne in der 7-in-1-Konfiguration ermöglicht den gleichzeitigen Betrieb von 4×4 MIMO LTE/5G-Mobilfunk, 2×2 MIMO-Wi-Fi sowie GPS/GLONASS in einem extrem breiten Frequenzbereich von 617 bis 7200 MHz. Die Antenne ist für den Einsatz in Fahrzeugen und im maritimen Bereich optimiert und zeichnet sich durch ein omnidirektionales Strahlungsmuster aus.

Hauptvorteile
7-in-1: Integration von Mobilfunk, Wi-Fi und Satellitennavigation in einem Gehäuse
Ultrabreitband-Abdeckung: durchgehender Betrieb im Bereich 617–7200 MHz für LTE und 5G
4×4 Cellular MIMO: verbesserte Signalzuverlässigkeit durch räumliche Diversität
Dualband-Wi-Fi 2×2: gleichzeitiger Betrieb in den Bändern 2,4 GHz und 5,0–7,2 GHz
GPS/GLONASS: integrierte Antenne für präzise Positionsbestimmung und Navigation
Robustes Design: geeignet für den Einsatz unter rauen Bedingungen
Flexible Montage: Befestigung an Mast, Stange, Wand, Oberfläche oder magnetischer Basis

Technologien und Leistung
Die Poynting-Antenne unterstützt LTE/2G/3G/4G/5G-Mobilfunktechnologien in 4×4 MIMO-Konfiguration mit einem Gewinn von 6 dBi. Vier LTE-Ports ermöglichen erweiterte räumliche Diversität und verbessern die Empfangsqualität unter Mehrwegeausbreitungsbedingungen. Der Mobilfunk-Frequenzbereich umfasst 617–7200 MHz, einschließlich Unterstützung der 5G-Bänder n1–n256 und LTE-Bänder B1–B106.
Der Wi-Fi-Teil der Antenne ist in 2×2 MIMO-Konfiguration mit einem Gewinn von 6,5 dBi ausgeführt und unterstützt die Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) und Wi-Fi 6E (802.11ax). Zwei Wi-Fi-Ports ermöglichen den gleichzeitigen Betrieb in den Bändern 2,4–2,5 GHz und 5,0–7,2 GHz.

Satellitennavigation
Die integrierte GPS/GLONASS-Antenne mit einem Gewinn von 21 dBi und einem GNSS/GPS-Port sorgt für präzise Positionsbestimmung und Navigation. Die Integration der Satellitennavigation in das gemeinsame Antennengehäuse vereinfacht die Installation und reduziert die Anzahl der Kabelwege an Fahrzeugen oder Schiffen.

Aufbau und Anschluss
Die Antenne ist in einem weißen Gehäuse mit linearer Polarisation und omnidirektionalem Strahlungsmuster ausgeführt. Alle sieben Hochfrequenzpfade sind auf SMA-Stecker (männlich) mit Unterstützung für RPSMA-Adapter geführt. Koaxialkabel des Typs RTK-031 mit einer Länge von 2 m ermöglichen den Anschluss an Endgeräte.
Es werden verschiedene Montageoptionen unterstützt: Mastmontage, magnetische Befestigung, Stangenmontage, Tisch- oder Oberflächenmontage sowie Wandmontage. Für die Installation an Rohren ist das Zubehör MBK-3 verfügbar.

Zertifizierung und Schutz
Die Antenne ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Herstellergarantie beträgt 24 Monate.

Einsatzbereiche
Die Poynting-Antenne ist für industrielle und kommerzielle Anwendungen, maritime und küstennahe Lösungen sowie für den Transport- und Mobilbereich konzipiert. Das Produkt unterstützt 5G-, GPS-, CBRS-, IoT- und Wi-Fi-Konfigurationen und gewährleistet zukunftssichere Kompatibilität mit sich entwickelnden Mobilfunk-, Wi-Fi- und IoT-Technologien.

Technische Daten
Frequenzbereich (Mobilfunk): 617 – 7200 MHz
Gewinn (LTE): 6 dBi
Gewinn (Wi-Fi): 6,5 dBi
Gewinn (GPS/GLONASS): 21 dBi
MIMO-Konfiguration (Mobilfunk): 4×4
MIMO-Konfiguration (Wi-Fi): 2×2
LTE-Ports: 4
Wi-Fi-Ports: 2
GNSS/GPS-Ports: 1
GNSS-System: GPS/GLONASS
Wi-Fi-Standards: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Wi-Fi-Frequenzbereich: 2,4–2,5 GHz, 5,0–7,2 GHz
Strahlungsdiagramm: Omnidirektional
Polarisation: Linear
Steckertyp: SMA (M) und RPSMA-Adapter
Koaxialkabeltyp / Länge: RTK-031 / 2 m
Farbe: Weiß
Umweltschutz: Für anspruchsvolle Umgebungen geeignet
Garantie: 24 Monate
Gewicht im Lieferumfang: 1,40 kg
Abmessungen im Lieferumfang: 230 × 220 × 150 mm
Anzahl pro Versandkarton: 8
Zubehör: MBK-3
