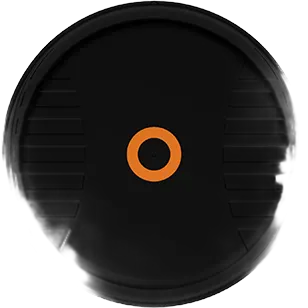

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0008-V1-841-W · Wi-Fi · schwarz · SMA (M) · GPS/Glonass · 2M SMA-M Kabel · IP69K

Vorteile auf einen Blick

• 13-in-1-Design: acht Mobilfunk-, vier Wi-Fi- und eine GPS/GLONASS-Antenne in einem Gehäuse
• Ultrabreitband-Mobilfunk: durchgehende Abdeckung von 410 bis 6000 MHz für 2G, 3G, 4G und 5G
• True 8×8 MIMO: acht unabhängige Mobilfunkports für hohe Durchsatzraten
• Wi-Fi 6E & Wi-Fi 7 Ready: 4×4-MIMO-Wi-Fi über 2,4 GHz und 5,0–7,2 GHz
• Integriertes GNSS: GPS/GLONASS mit 20 dB Gain für zuverlässige Positionsbestimmung
• Robuste Bauweise: IP69K-Schutzklasse und E-Mark-Zertifizierung für anspruchsvolle Umgebungen
• Flexible Montage: Pole-, Magnetic-, Spigot-, Surface- und Wall-Mount möglich

Leistung & Durchsatz

Die Antenne realisiert eine 8×8-MIMO-Konfiguration für den Mobilfunkbereich mit acht separaten LTE-Ports. Der Mobilfunk-Frequenzbereich erstreckt sich durchgehend von 410 bis 6000 MHz und deckt damit eine breite Palette an LTE/4G- und 5G-Bändern ab. Die acht Mobilfunkantennen unterstützen Technologien von 2G bis 5G und ermöglichen den Einsatz bei verschiedenen Betreibern und Technologien.

Der LTE-Gain beträgt 8,3 dBi. Für Wi-Fi steht eine 4×4-MIMO-Konfiguration mit vier Ports zur Verfügung, die einen Gain von 9,3 dBi erreicht. Der Wi-Fi-Frequenzbereich umfasst 2,4 GHz sowie 5,0 bis 7,2 GHz und unterstützt die Standards Wi-Fi 3, Wi-Fi 4, Wi-Fi 5, Wi-Fi 6, Wi-Fi 6E und Wi-Fi 7. Die Antenne unterstützt zusätzlich LoRa und Bluetooth.

Design & Umgebungsbeständigkeit

Alle dreizehn Antennenelemente sind in einem einzigen Gehäuse zusammengefasst. Die Antenne ist omni-richtungscharakteristisch und linear vertikal polarisiert. Als Koaxialkabel kommt der Typ RTK-031 mit 2 m Länge zum Einsatz, die Anschlüsse sind als SMA (M) ausgeführt.

Die Schutzklasse IP69K sowie die E-Mark-Zertifizierung qualifizieren die Antenne für den Einsatz unter widrigen Umweltbedingungen. Mehrere Befestigungsoptionen stehen zur Verfügung: Pole Mount, Magnetic Mount, Spigot Mount, Surface Mount und Wall Mount. Als Zubehör sind die Artikel BRKT-95, CAB-119-13-RP und MBK-5 genannt.

Einsatzbereiche

Die Antenne ist für die Branchen Commercial & Industrial, Marine & Coastal sowie Transportation & Mobility konzipiert. Einsatzszenarien umfassen urbane und ländliche Gebiete, Smart-Meter-Anwendungen, landwirtschaftliche Umgebungen, den Marinebereich und Fahrzeuganwendungen. Die Ultrabreitbandleistung der Mobilfunkantennen ermöglicht den Einsatz bei verschiedenen Betreibern und Technologien.
