Poynting · Antennen · RFID · Mast · A-PATCH-026 · N-Type (F) · 8,7 dbi · 1 Meter Kabel

Vorteile auf einen Blick

• Richtantenne mit mittlerem Gain von 8 dBi im Frequenzbereich 820–970 MHz
• Linear polarisiert als schmalbandige Hochleistungsantenne für RFID-Technologie
• Robustes Gehäuse mit IP65-Schutzart und IK08-Schlagfestigkeit für Innen- und Außeneinsatz
• Werksseitig montiertes Kabel vom Typ HDF 195 mit N-Type-Stecker
• Mastmontage mit kompakten Abmessungen von 250 × 250 × 40 mm
• Zertifiziert nach RoHS, ISO 9001:2015 und CE

Performance & Frequenzbereich

Die Antenne arbeitet als schmalbandige RFID-Antenne im Frequenzbereich von 820 bis 970 MHz und erreicht einen Peak-Gain von 8 dBi. Sie ist unidirektional ausgerichtet und linear polarisiert. Das VSWR liegt bei weniger als 1,4:1 über 80 % des Bandes.

Die Eingangsimpedanz beträgt 50 Ohm (nominal), und die Belastbarkeit der Einspeisung ist mit 10 W spezifiziert. Ein DC-Kurzschluss ist vorhanden. Der Koaxialkabelverlust beträgt 0,385 dB/m bei 900 MHz.

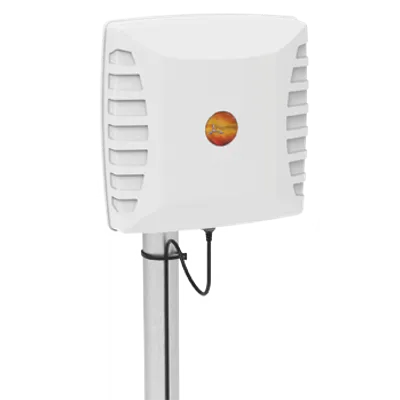

Design & Umgebungsbedingungen

Die Antenne verfügt über ein robustes Gehäusedesign mit einer Schutzart von IP65 und einer Schlagfestigkeit von IK 08. Das Radom besteht aus halogenfreiem ABS in der Farbe RAL 7047. Die Antenne ist für den Innen- und Außeneinsatz ausgelegt.

Der Betriebstemperaturbereich reicht von -20°C bis +70°C bei einer relativen Luftfeuchtigkeit von bis zu 98 %. Die Windüberlebensdauer ist mit unter 160 km/h angegeben. Die Salzsprühbeständigkeit entspricht MIL-STD 810F/ASTM B117, und die Entflammbarkeitsklasse des Gehäuses ist UL 94-HB.

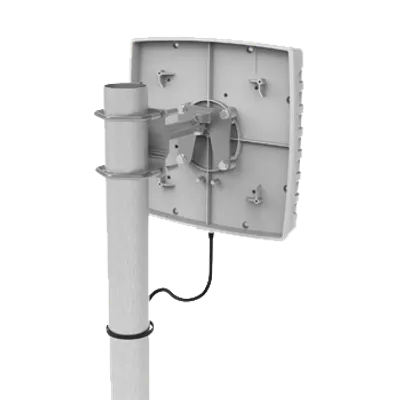

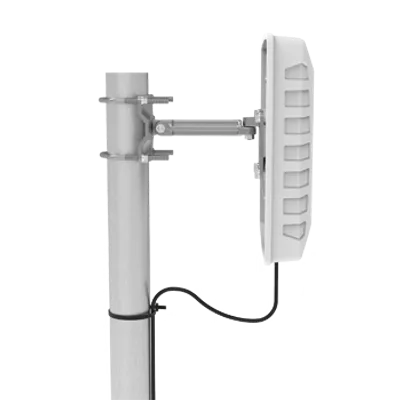

Montage & Anschluss

Die Antenne wird mit einem werksseitig montierten HDF-195-Koaxkabel von 0,3 m Länge und einem N-Type-F-Stecker geliefert. Sie verfügt über einen Anschluss und ist als SISO-Antenne konfiguriert. Die Montage erfolgt als Mastmontage.

Die Produktabmessungen betragen 250 mm × 250 mm × 40 mm bei einem Gewicht von 0,57 kg. Die Verpackungsabmessungen liegen bei 335 mm × 250 mm × 95 mm, das verpackte Gewicht bei 0,75 kg.
