Poynting · Antennen · LTE/GSM · Mast/Wand · A-OMNI-0121-01-V3 · weiß · SMA (M) · 5m · 2,4dbi Rundstrahl/Wand SMA-M "LTE"

Vorteile auf einen Blick

• Mast- und Wandmontage: flexible Installationsmöglichkeiten durch mitgelieferte Halterung
• Vandalismus- und wasserdicht: IP 65-Gehäuse für den Einsatz in anspruchsvollen Umgebungen
• Breitbandig: deckt die meisten internationalen GSM- und LTE-Bänder ab
• Konstant hoher Gewinn: gleichmäßige Verstärkung über einen sehr weiten Frequenzbereich
• Leichtgewichtig: einfache Handhabung und Installation bei nur 0,43 kg
• Reichweitenverlängerung: kann die Konnektivitätsreichweite um den Faktor 3 oder mehr erhöhen

Performance und Frequenzabdeckung

Die Antenne arbeitet omnidirektional über drei Frequenzbereiche: 690 bis 960 MHz mit einem maximalen Gewinn von 1,8 dBi, 1710 bis 2170 MHz mit bis zu 6 dBi und 2300 bis 2700 MHz mit bis zu 5 dBi. Die VSWR liegt bei weniger als 2:1 über 90 % der Bänder. Sie unterstützt Cellular-Technologie einschließlich 2G, 3G, 4G und 5G und deckt eine Vielzahl von LTE/4G-Bändern sowie 5G-Bändern ab. Die Polarisation ist linear, und das Richtungsverhalten ist omnidirektional. Die maximale Einspeiseleistung beträgt 10 W bei einer nominalen Eingangsimpedanz von 50 Ohm.

Design und Umgebungsbeständigkeit

Das Gehäuse besteht aus halogenfreiem ABS mit einer Entflammbarkeitsklasse UL 94-HB und einer Schlagfestigkeit von IK 08. Die Schutzart IP 65 macht die Antenne widerstandsfähig gegen Wasser und Vandalismus. Sie ist für den Einsatz im Freien und Innenbereich zugelassen und hält Windgeschwindigkeiten bis 160 km/h stand. Die Antenne ist nach MIL-STD 810F/ASTM B117 gegen Salzsprühnebel getestet und arbeitet bei relativer Luftfeuchtigkeit bis zu 98 %. Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +70 °C. Das Radom ist in RAL 7047 gehalten, die Endkappe in Schwarz. Mit Abmessungen von 590 mm × 80 mm × 55 mm und einem Gewicht von 0,43 kg lässt sich die Antenne einfach handhaben und installieren.

Anwendungsbereiche

Die Antenne eignet sich für die Bereitstellung ländlicher und abgelegener drahtloser Dienste sowie für M2M-Kommunikation wie Geldautomaten, Finanzdatenverarbeitung und Telemetrie. Sie erweitert die drahtlose Datenübertragung in Gebiete mit schwachem Signal und kann die Konnektivitätsreichweite um den Faktor 3 oder mehr erhöhen. Bei schlechtem Datensignalempfang, langsamen Datenübertragungen oder instabilen Verbindungen erhöht sie die Zuverlässigkeit der Systemübertragung. Die vielseitigen Basisstationsfähigkeiten machen sie bei Installateuren zu einer beliebten Wahl.

Lieferumfang und Montage

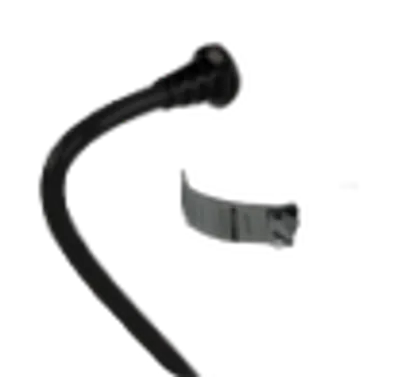

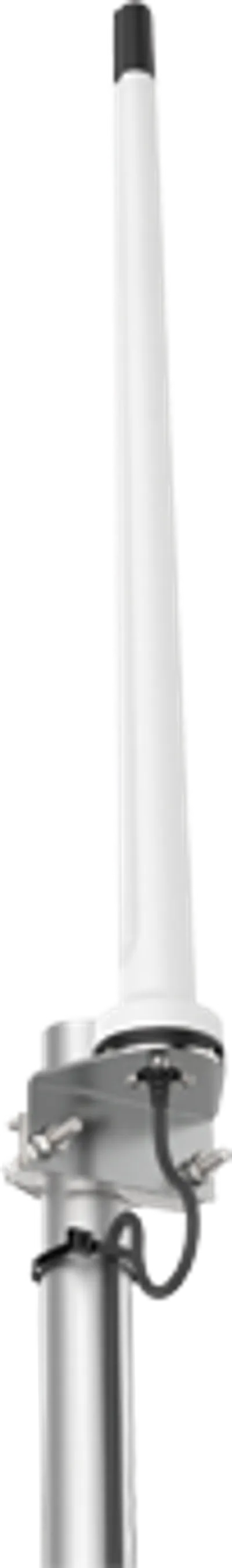

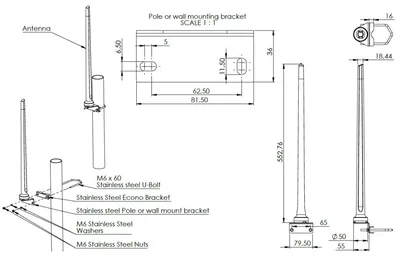

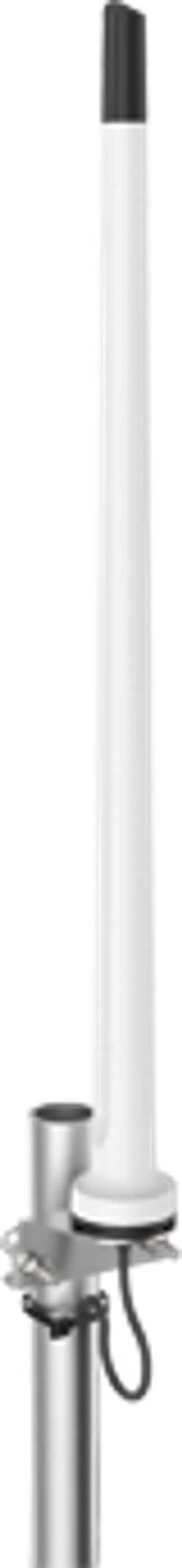

Die Antenne wird mit einem 5 m langen HDF-195-Koaxkabel und einem SMA-Male-Stecker geliefert. Das Kabel weist eine Dämpfung von 0,385 dB/m bei 900 MHz, 0,565 dB/m bei 1800 MHz und 0,666 dB/m bei 2400 MHz auf. Ein DC-Kurzschluss ist vorhanden. Die Montage erfolgt wahlweise an einem Mast oder mit einem L-Bracket an einer Wand. Die Konfiguration ist SISO mit einem LTE-Port.
