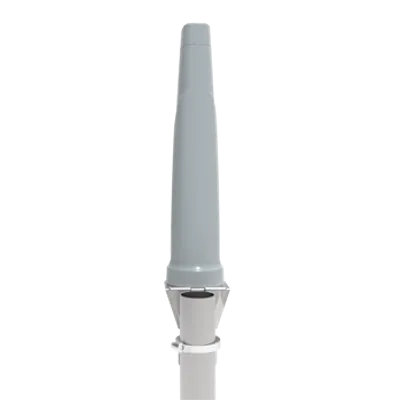

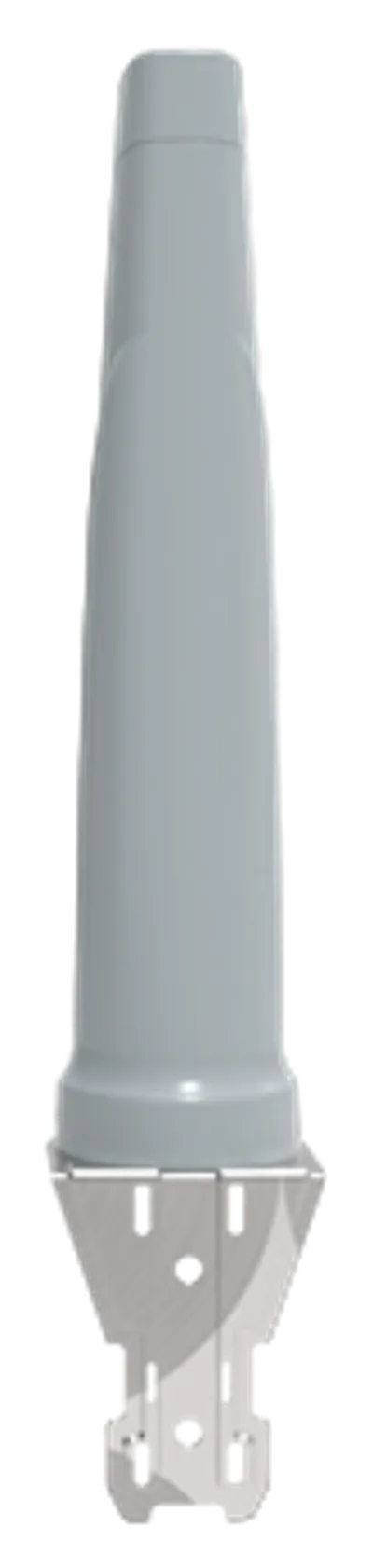

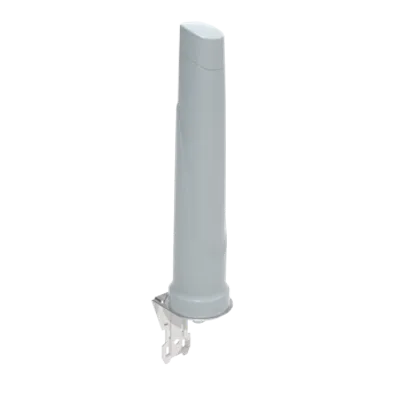

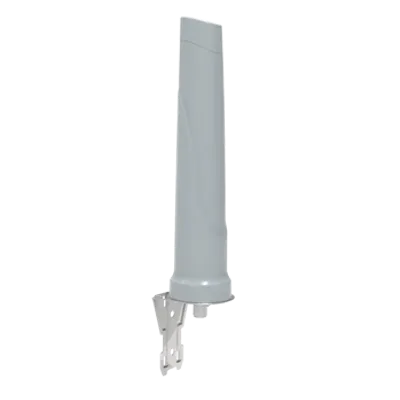

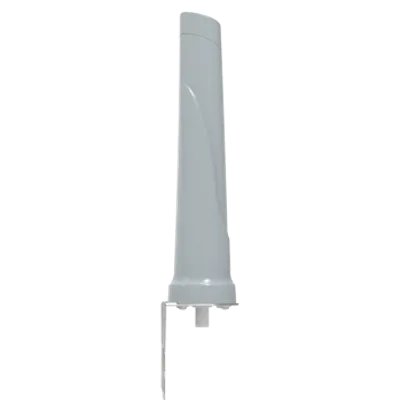

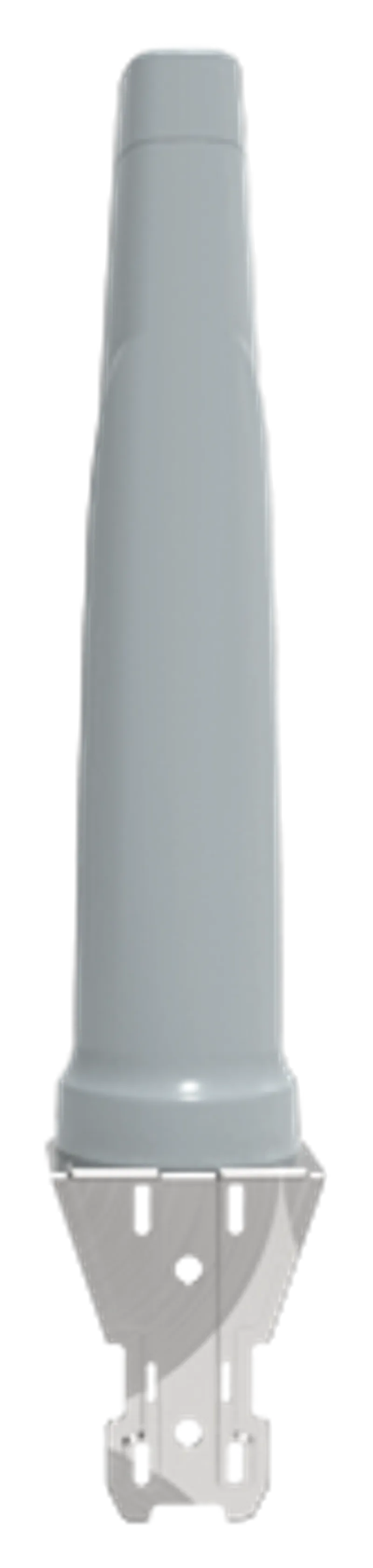

Poynting · Antennen · Wi-Fi · M2M · A-OMNI-0703-V1-01 · grau · N-TYPE (f)

Vorteile auf einen Blick

• Rundstrahlcharakteristik: omnidirektionales Strahlungsdiagramm für flächige 2,4-GHz-Wi-Fi-Versorgung
• Robuste Bauform: IP69K-Schutzart und IK10-Schlagfestigkeit für anspruchsvolle Umgebungsbedingungen
• UV-stabiles ASA-Radom: graues Gehäuse in Pantone 429C für dauerhaften Außeneinsatz
• Flexible Montage: Wand- und Masthalterung sowie Aufputzmontage mit Klebescheibe
• N-Type-Buchse: direkter Anschluss an ein Kabel beliebiger Länge und Bauart

Produktüberblick

Die OMNI-703 ist eine Wi-Fi-Antenne mit mittlerem Gewinn, die das 2,4-GHz-Band von 2400 bis 2500 MHz abdeckt. Sie ist als SISO-Antenne mit einem Port ausgeführt und entspricht dem Wi-Fi-Standard Wi-Fi 3 (802.11g). Die Antenne eignet sich für den Einsatz in Innen- und Außenbereichen und findet Anwendung in IoT- und M2M-Systemen sowie in kommerziellen und industriellen Netzwerken.

Am Antennenfuß steht ein N-Type-Female-Verbinder zur Verfügung, an den ein Kabel des gewünschten Typs und der gewünschten Länge angeschlossen wird. Ein Koaxialkabel ist nicht im Lieferumfang enthalten. Die Antenne ist linear vertikal polarisiert und weist eine Eingangsimpedanz von 50 Ohm auf.

Eigenschaften und Leistung

Im Frequenzbereich von 2400 bis 2500 MHz erreicht die Antenne einen maximalen Gewinn von 4 dBi. Die VSWR liegt über 95 % der Bänder unter 1,5:1. Die Einspeiseleistung ist auf 10 W ausgelegt, und ein DC-Kurzschluss ist vorhanden. Diese elektrischen Eigenschaften unterstützen stabile Wi-Fi-Verbindungen im 2,4-GHz-Band für M2M- und IoT-Kommunikation.

Umwelt- und Schutzklassen

Das Gehäuse besteht aus UV-stabilem ASA und ist in Grau (Pantone 429C) gehalten. Die Schutzart IP69K schützt das Innere vor Wasser unter hohem Druck und Staub, die Schlagfestigkeit ist mit IK 10 bewertet. Die Entflammbarkeitsklasse des Gehäuses ist UL 94-HB. Die Antenne hält Windgeschwindigkeiten bis 190 km/h stand und ist nach MIL-STD 810G bzw. ASTM B117 gegen Salzsprühnebel geprüft.

Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +80 °C, die relative Luftfeuchtigkeit im Betrieb bis 98 %. Für die Lagerung gelten -40 °C bis +80 °C sowie 5 % bis 95 % Luftfeuchtigkeit bei Nichtkondensation. Die Antenne erfüllt die CE- und RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 gefertigt.

Anwendungsgebiete

Die Antenne ist für IoT- und M2M-Anwendungen sowie für kommerzielle und industrielle Antenneneinsätze vorgesehen. Zu den genannten Anwendungsbereichen gehören intelligente Strom-, Gas- und Wassermessung, Gebäudeautomation mit Klima-, Zugangs- und Sicherheitskontrolle, Umwelt- und Wassersysteme, Lager- und Logistiksysteme, industrielle Fabrikautomation sowie landwirtschaftliche M2M-IoT-Systeme.

Montage und Abmessungen

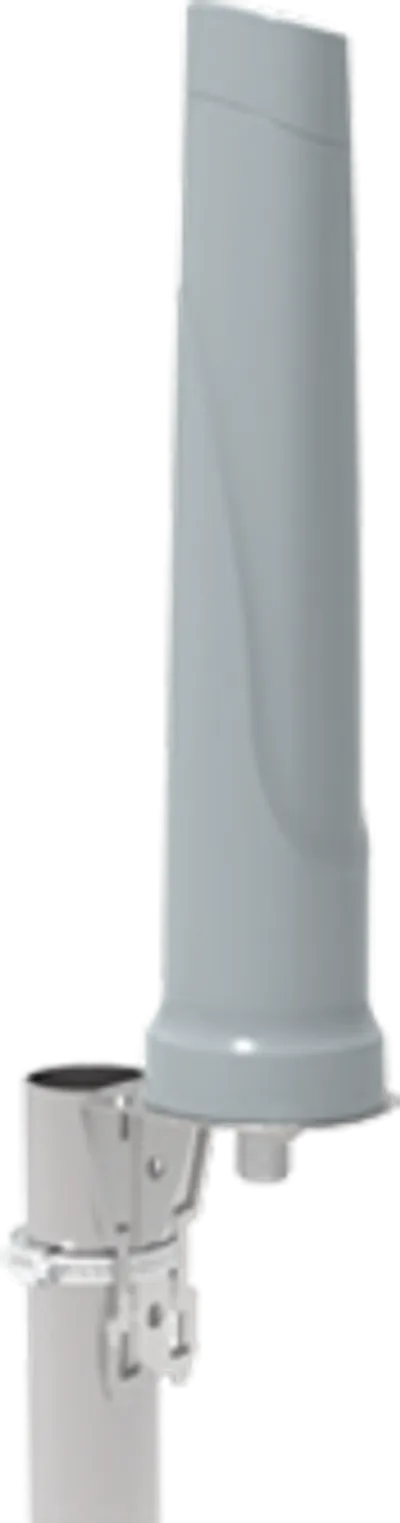

Die Antenne kann mit einer Halterung an Wand oder Mast sowie per Klebescheibe auf einer Oberfläche montiert werden. Das Produkt misst 306 mm in der Höhe bei einem Durchmesser von 70 mm. Das verpackte Gewicht beträgt 0,56 kg bei Verpackungsmaßen von 386 × 80 × 96 mm.
