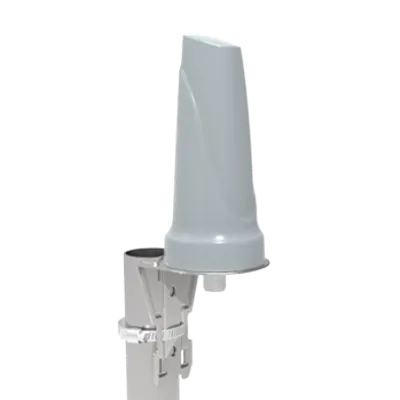

Poynting · Antennen · Wi-Fi · M2M · A-OMNI-0705-V1-01 · grau · N-TYPE (f)

Vorteile auf einen Blick

• 5-GHz-Wi-Fi: Betrieb von 5000 bis 6000 MHz mit 7 dBi Peak Gain
• Robust: IP69K-Schutz gegen Hochdruckwasser und Staub, IK 10 bei Schlagfestigkeit
• Wetterfest: Einsatz von -40°C bis +80°C, Windbeständigkeit bis 190 km/h
• Flexibel montierbar: Wand- und Mastmontage mit Halterung oder Aufputzmontage mit Klebescheibe
• Individuelle Kabelwahl: N-Type-Buchse an der Basis für freie Kabeltypen und -längen

Performance und Frequenzbereich

Die Antenne betreibt den Frequenzbereich von 5000 bis 6000 MHz und deckt damit das 5-GHz-Wi-Fi-Band ab. Der Peak Gain beträgt 7 dBi bei einer VSWR von kleiner 1,5:1. Die Einspeiseleistung ist für 10 W ausgelegt, die Eingangsimpedanz beträgt 50 Ohm nominal. Die Polarisation ist linear vertikal, und die Antenne verfügt über einen DC-Kurzschluss.

Gehäuse und Umweltschutz

Das Gehäuse besteht aus UV-stabilem ASA in Grau (Pantone 429C) und bietet Schutz nach IP69K gegen Hochdruckwasser und Staub sowie IK 10 bei Schlagfestigkeit. Die Entflammbarkeitsklasse des Gehäuses ist UL 94-HB. Die Antenne ist für den Einsatz im Außen- und Innenbereich ausgelegt und hält Betriebstemperaturen von -40°C bis +80°C stand. Die Windbeständigkeit beträgt bis zu 190 km/h, die relative Luftfeuchtigkeit im Betrieb bis zu 98%. Ein Salzsprühnebeltest nach MIL-STD 810G/ASTM B117 ist dokumentiert.

Montage und Anschluss

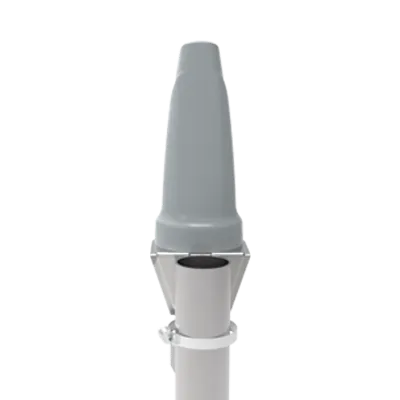

Die Antenne lässt sich wahlweise mit einer Halterung an Wand oder Mast montieren oder mit einer Klebescheibe auf der Oberfläche aufbringen. An der Basis befindet sich eine N-Type-Buchse, die die Verbindung mit einem Kabel des gewünschten Typs und der gewünschten Länge ermöglicht. Die Produktabmessungen betragen 306 mm bei einem Durchmesser von 70 mm.
