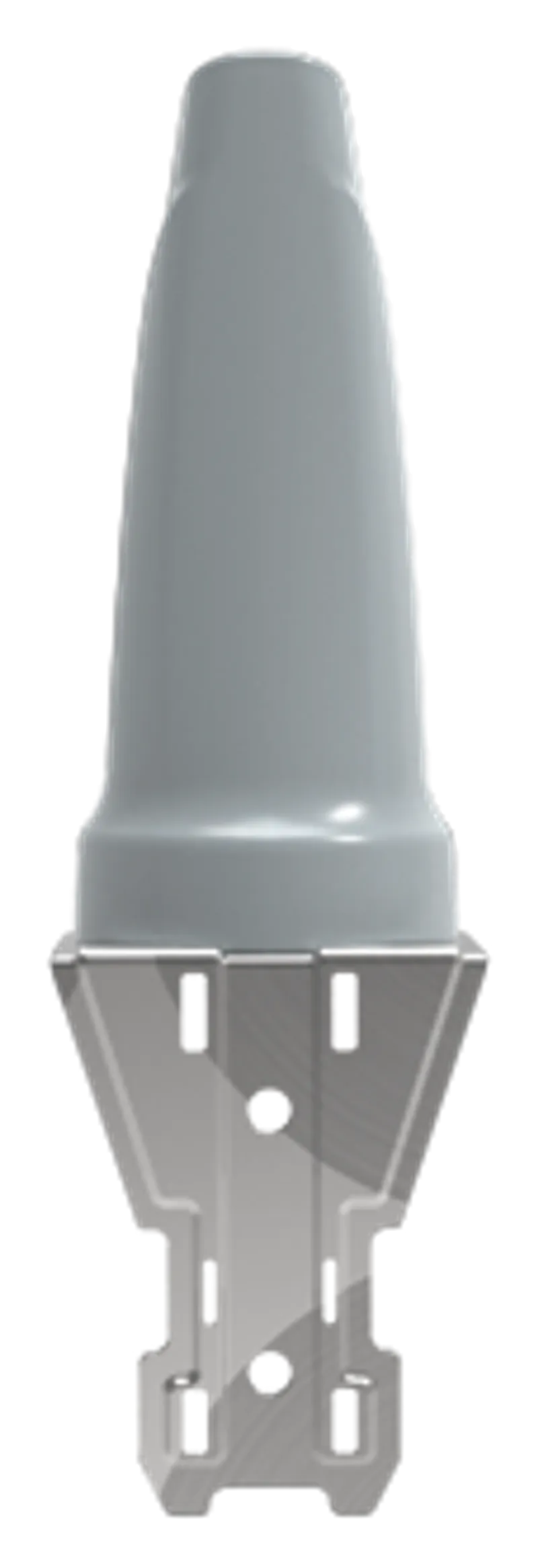

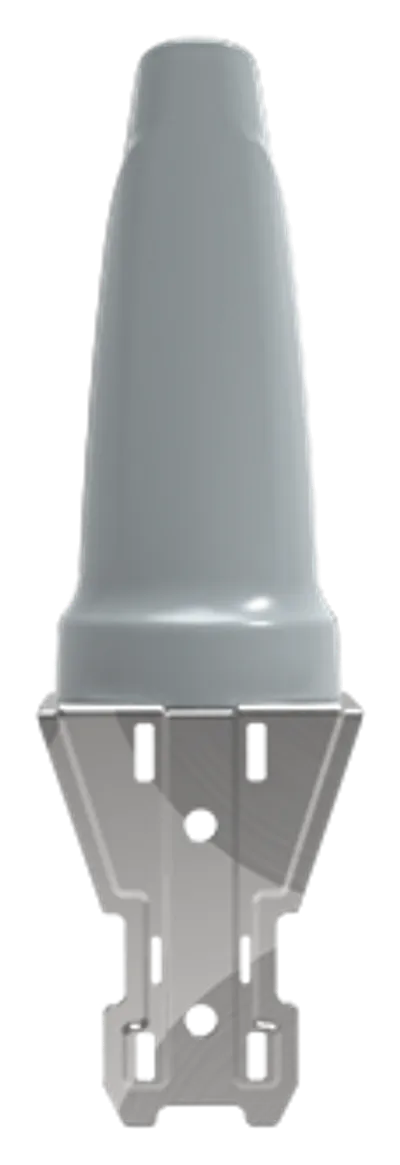

Poynting · Antennen · Wi-Fi · M2M · A-OMNI-0706-V1-01 · grau · N-TYPE (f)

Vorteile auf einen Blick

• Dualband-Abdeckung für die Frequenzbänder 2,4 GHz und 5 GHz
• Spitzengewinn von bis zu 5,5 dBi im 5-GHz-Band
• Robuste Bauform mit flachem Profil für Außen- und Inneneinsätze
• IP69K-Schutz gegen das Eindringen von Wasser und Staub unter hohem Druck
• Flexible Montage an Wand, Mast oder per Klebeplatte

Leistung & Frequenzabdeckung

Die Antenne arbeitet in zwei Frequenzbändern: 2400 bis 2500 MHz und 5000 bis 6000 MHz. Im 2,4-GHz-Band erreicht sie einen Spitzengewinn von 4,0 dBi, im 5-GHz-Band bis zu 5,5 dBi. Die Eingangsimpedanz beträgt 50 Ohm (nominal), und die Polarisation ist linear vertikal. Die Antenne verträgt eine Einspeiseleistung von 10 W und weist ein VSWR von weniger als 2:1 auf.

Design & Umweltschutz

Das Gehäuse besteht aus UV-stabilisiertem ASA in Grau (Pantone 429C) und ist für den Einsatz im Freien und in Innenräumen ausgelegt. Mit der Schutzart IP69K ist die Antenne gegen das Eindringen von Wasser und Staub unter hohem Druck geschützt. Die Schlagfestigkeit wird mit IK 10 bewertet, und die Gehäuse-Entflammbarkeitsklasse ist UL 94-HB. Die Antenne hält Windgeschwindigkeiten von bis zu 190 km/h stand und arbeitet bei Temperaturen von -40 °C bis +80 °C. Die relative Luftfeuchtigkeit im Betrieb darf bis zu 98 % betragen.

Montage & Anschluss

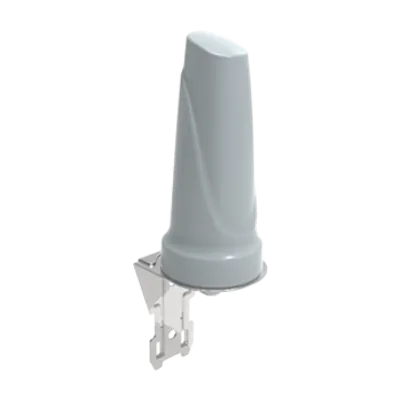

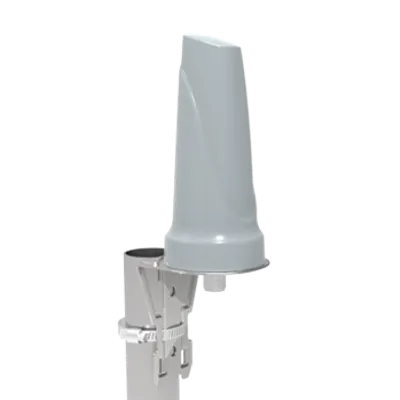

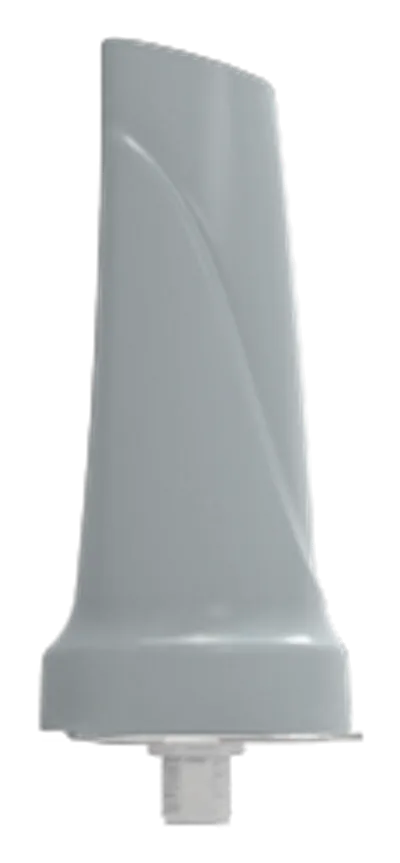

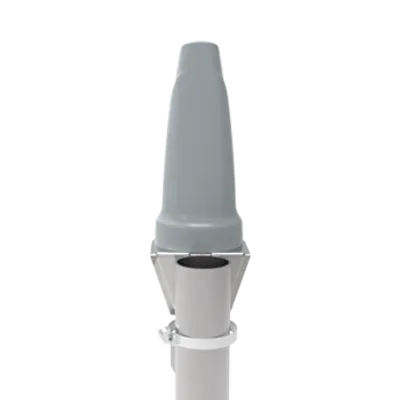

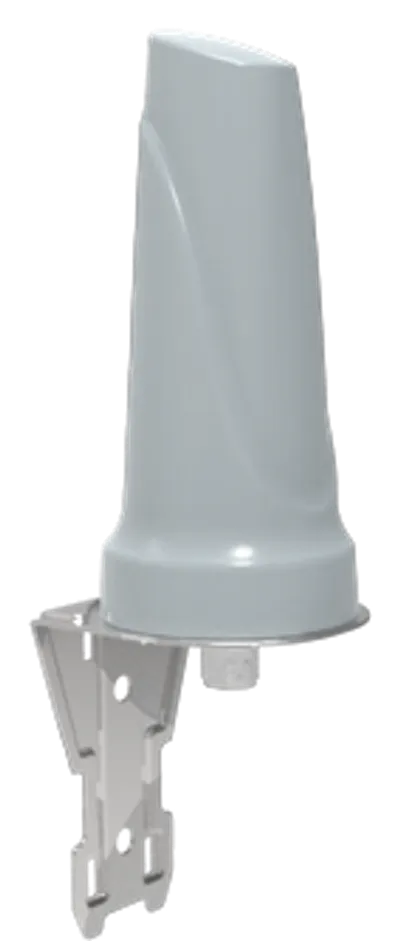

Die Antenne kann an einer Wand oder an einem Mast mit einer Halterung montiert werden; alternativ ist eine Oberflächenmontage mit einer Klebeplatte möglich. An der Basis befindet sich ein N-Typ-Buchsenverbinder (N-Type Female), über den die Antenne angeschlossen wird. Die Produktabmessungen betragen 155 mm bei einem Durchmesser von 70 mm.

Zertifizierungen & Normen

Die Antenne erfüllt die CE- und RoHS-Richtlinie 2011/65/EU. Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert. Die Salzsprühbeständigkeit wird nach MIL-STD 810G/ASTM B117 nachgewiesen. Die Schutzart IP69K, die Schlagfestigkeit IK 10 und die Entflammbarkeitsklasse UL 94-HB sind ebenfalls zertifiziert.
