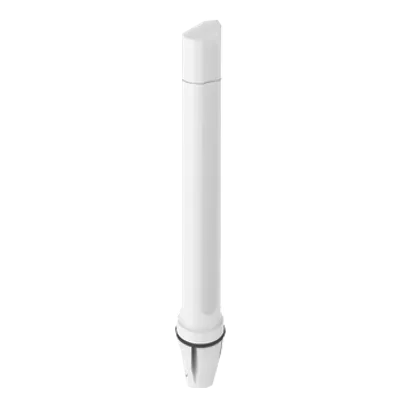

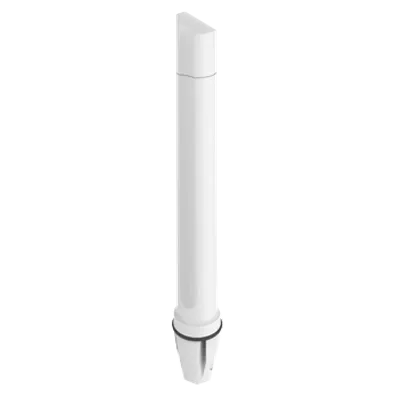

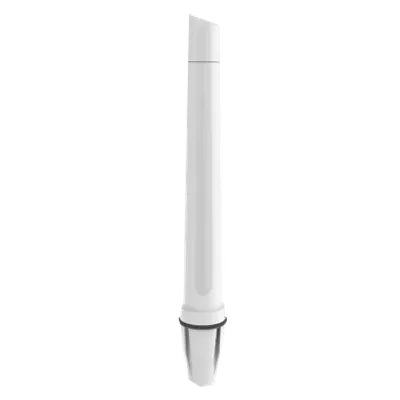

Poynting · Antennen · Wi-Fi/5G · Marine · A-OMNI-0498-V1-01 · weiß · 2m SMA (m) · 2,4 GHz/5GHz 9,8dBi 2x2 Omni-Directional Marine Antenna

Vorteile auf einen Blick

• Dreibandabdeckung über 2400–2500 MHz, 3300–4200 MHz und 4900–7200 MHz
• 2x2 MIMO mit zwei Ports für verbesserte Übertragungsleistung
• 9,8 dBi Spitzenverstärkung im Frequenzbereich 4900–7200 MHz
• IP 68 schützt gegen Staub und Wassereintritt
• UV-stabiles Marine-ASA-Radom in Brillantweiß für marine Bedingungen
• Salzsprühtest nach MIL-STD 810G/ASTM B117
• Windüberlebensfähigkeit bis 160 km/h

Leistung & Frequenzabdeckung

Die Antenne arbeitet in drei Frequenzbändern: 2400–2500 MHz, 3300–4200 MHz und 4900–7200 MHz. Der maximale Gewinn beträgt 7 dBi bei 2400–2500 MHz, 8 dBi bei 3300–4200 MHz und 9,8 dBi bei 4900–7200 MHz, was einer Spitzenverstärkung von 9,8 dBi entspricht. Die VSWR liegt unter 2:1, und die Antenne verarbeitet bis zu 10 W Einspeiseleistung. Die Eingangsimpedanz beträgt nominal 50 Ohm bei linearer vertikaler Polarisation.

Widerstandsfähigkeit & Umgebungsbedingungen

Die Antenne ist mit der Schutzklasse IP 68 gegen Staub und Wassereintritt abgesichert. Das Radom besteht aus UV-stabilem Marine-ASA-Material in Brillantweiß (Pantone P 179-1C). Die Salzsprühbeständigkeit ist nach MIL-STD 810G/ASTM B117 getestet, und die Schlagfestigkeit entspricht IK 08. Das Gehäuse erfüllt die Brennbarkeitsnorm UL 94-HB. Die Antenne übersteht Windgeschwindigkeiten bis 160 km/h und arbeitet bei Temperaturen von -40 °C bis +80 °C sowie relativer Luftfeuchtigkeit bis 98 %.

Anschluss & Montage

Die Antenne ist mit zwei 2 m langen Twin-HDF-195-Koaxialkabeln ausgestattet, die jeweils mit einem SMA-(M)-Stecker enden. Die Kabeldämpfung beträgt 0,666 dB/m bei 2400 MHz, 0,788 dB/m bei 3000 MHz und 1,15 dB/m bei 5800 MHz. Die Antenne unterstützt DC Short und ist für die Montage auf Standard-1''-14-TPI-Marinehalterungen sowie für Wand- und Mastmontage ausgelegt. Die Produktabmessungen betragen 750 mm × Ø 75 mm (inkl. BRKT-40).
