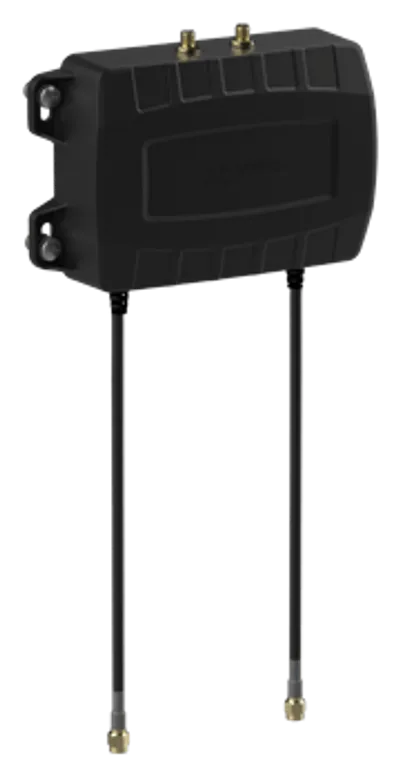

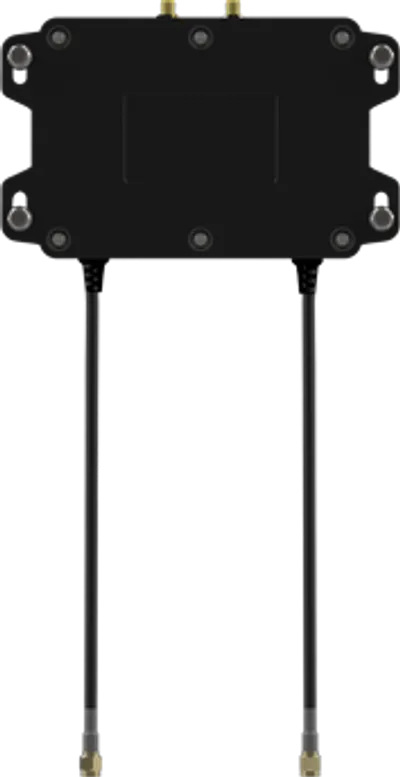

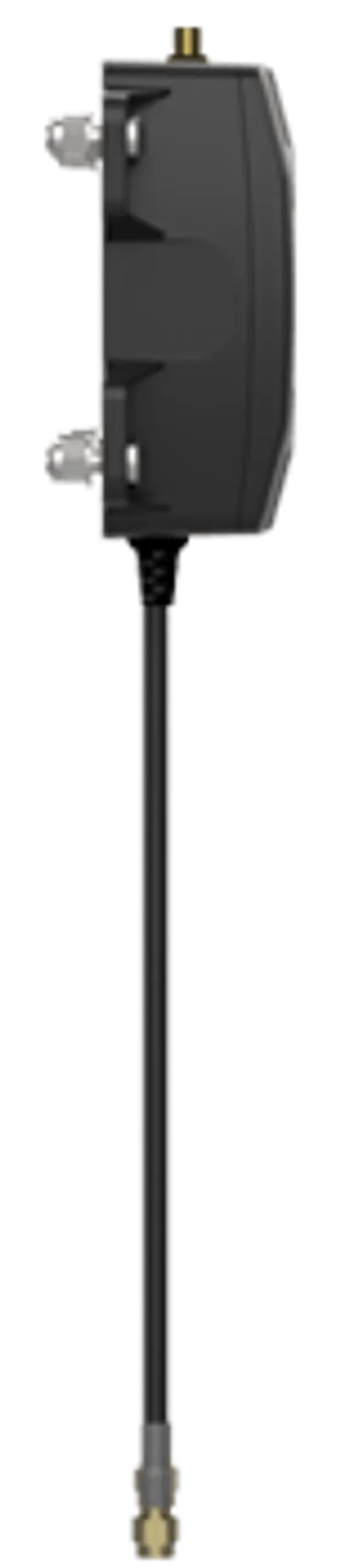

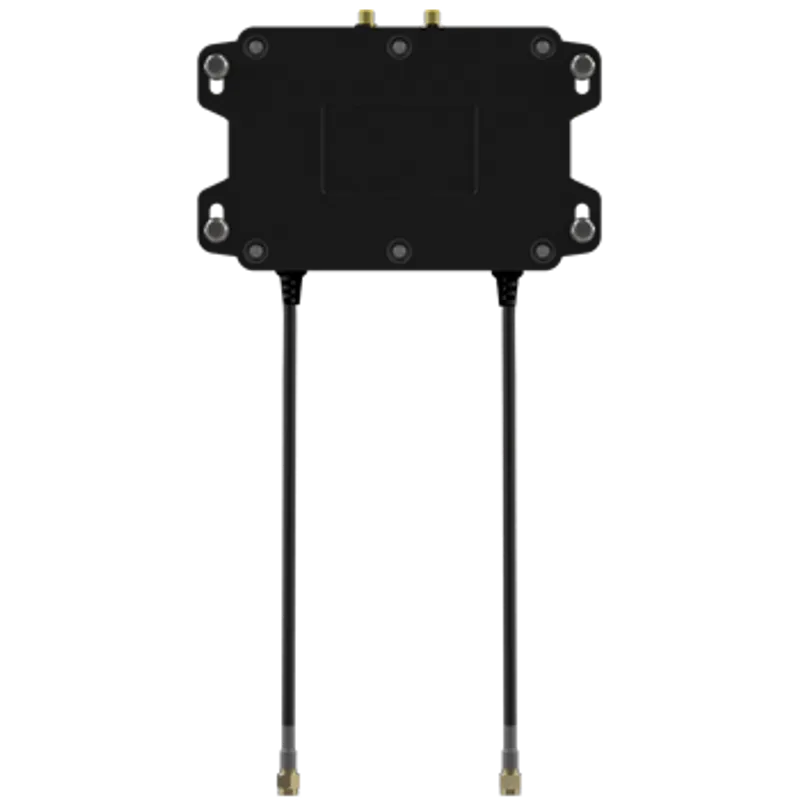

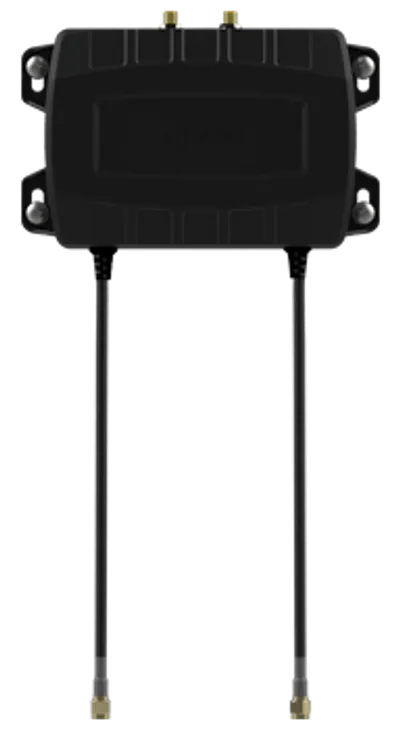

Poynting · Antennen · 5G/LTE · Gebäude · A-UDAS-0001-V1 · schwarz

Vorteile auf einen Blick

• Breitband: Betrieb von 617 bis 6000 MHz
• 5G/LTE: Abdeckung gängiger Mobilfunkbänder
• Wi-Fi: Dual-Band-Unterstützung für 2,4 GHz und 5 GHz
• MIMO: 2x2 MIMO mit Dual-Port-Betrieb
• Kompakt: Kleine und flache Bauform
• Robust: Widerstandsfähiges Gehäusedesign

Performance und Frequenzbereich

Die Antenne arbeitet im Frequenzbereich von 617 bis 6000 MHz und deckt damit die gängigen 5G/LTE-Bänder ab. Sie unterstützt zudem Dual-Band-Wi-Fi für 2,4 GHz und 5 GHz. Die 2x2-MIMO-Fähigkeit mit Dual-Port-Betrieb erweitert die Einsatzmöglichkeiten der Antenne im Bereich drahtloser Kommunikation. Die Eingangsimpedanz beträgt 50 Ohm (nominal), und die VSWR liegt bei unter 2:1. Die maximale Einspeiseleistung beläuft sich auf 10 W.

Design und Umgebungsbedingungen

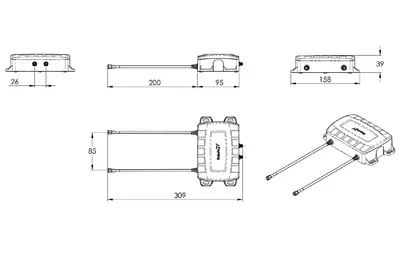

Das Gehäuse besteht aus PC-ABS mit UV-Stabilisator und ist für den Einsatz sowohl im Innen- als auch im Außenbereich ausgezeichnet. Die Schutzart nach IP 65 entspricht der NEMA-4X-Klassifizierung. Die Schlagfestigkeit wird mit IK 08 angegeben, und das Gehäuse trägt die Entflammbarkeitsklasse UL 94-HB. Die Antenne hält Betriebstemperaturen von -40 °C bis +70 °C stand und übersteht Windgeschwindigkeiten von bis zu 160 km/h. Die relative Luftfeuchtigkeit im Betrieb darf bis zu 98 % betragen. Die Abmessungen betragen 95 mm × 158 mm × 39 mm ohne Kabel, Stecker und Klebeschaum. Die Montage erfolgt als Oberflächenmontage.

Anschlüsse und Kabelführung

Die Antenne ist mit einem 0,2 m langen Koaxkabel ausgestattet und verwendet einen SMA (F) auf SMA (M)-Steckverbinder. Der Kabelverlust bei 900 MHz beträgt 0,535 dB/m, bei 1500 MHz 0,76 dB/m und bei 1800 MHz 0,79 dB/m. Bei 2400 MHz liegt der Verlust bei 0,97 dB/m, bei 3000 MHz bei 1,1 dB/m und bei 5800 MHz bei 2,0 dB/m. Ein DC-Kurzschluss ist vorhanden.

Zertifizierungen und Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 zertifiziert. Die CE-Kennzeichnung ist vorhanden. Die Salzsprühbeständigkeit wird nach MIL-STD 810F und ASTM B117 nachgewiesen. Die Herstellergarantie beträgt 24 Monate.
