Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-17 · weiß · SMA (M) & RPSMA Adapter · max 6.2dBi 4G/5G/GPS/GLONASS/WIFI Dual-Band MIMO 2

Vorteile auf einen Blick

• 7-in-1-Design: vier LTE-, zwei Wi-Fi- und eine GPS/GLONASS-Antenne in einem Gehäuse
• 4x4 MIMO LTE: dekorrelierte Antennenelemente für überlegene MIMO-Performance in Mobilfunk- und Wi-Fi-Bändern
• Ultrabreitband: deckt 410–470 MHz, 698–2700 MHz und 3400–3800 MHz inklusive CBRS-Bänder ab
• 5G-ready: zukunftssicher für Mobilfunktechnologien bis 3,8 GHz
• IP68-geschützt: robust gegen Wasser, Staub und Korrosion für den Außeneinsatz
• Grundplattenunabhängig: interne Grundplatte ermöglicht Montage auf allen Oberflächen
• Mehrere Montageoptionen: Spigot-, Surface- und Magnetmontage für flexible Installation

Produktüberblick

Die MIMO-3-17 vereint sieben Antennen in einem einzigen Gehäuse und bietet vier zellulare MIMO-Antennen für 2G, 3G und 4G, zwei separate Dualband-Wi-Fi-Antennen sowie ein hochleistungsfähiges aktives GPS/GLONASS-System. Die vier zellularen MIMO-Antennen decken die aktuellen Bänder von 698 MHz bis 2700 MHz ab und unterstützen zusätzlich das LTE- und 5G-Spektrum für die CBRS-Bänder bei 450 MHz und 3,5 GHz. Die Ultrabreitband-Performance ermöglicht den Einsatz über verschiedene Betreiber und Technologien hinweg und ist für zukünftige Mobilfunktechnologien bis 3,8 GHz bereit.

Die zwei Wi-Fi-Antennen bieten gleichzeitig 2,4 GHz und 5 GHz auf jeder Antenne mit 2x2 MIMO-Fähigkeit. Das aktive GPS/GLONASS-System arbeitet bis zu Umgebungstemperaturen von -40 °C und erreicht einen GPS-Gewinn von 21 dBi. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine hervorragende Balance zwischen Rundstrahlcharakteristik, Musterdiversität und guter Abstrahlbarkeit in der gewünschten Elevation.

Performance & Durchsatz

Im LTE-Bereich erreicht die Antenne einen maximalen Gewinn von 6,2 dBi bei 1710–2700 MHz, 2,2 dBi bei 698–960 MHz, 1,5 dBi bei 410–470 MHz und 4,8 dBi bei 3400–3800 MHz. Die Wi-Fi-Antennen erzielen einen maximalen Gewinn von 7 dBi in den Bändern 2400–2500 MHz und 5000–6000 MHz. Die VSWR liegt bei ≤2.5:1 über 90 % der Bänder für die Ports 1–4 und 5–6, während Port 7 (GPS) eine VSWR von ≤1.5:1 aufweist.

Die sorgfältig konstruierten, dekorrelierten Antennenelemente sorgen für überlegene MIMO-Performance sowohl im Wi-Fi-Dualband als auch in den Mobilfunkbändern. Die Eingangsimpedanz beträgt 50 Ohm (nominal), und die Antenne kann eine Einspeiseleistung von 10 W verarbeiten. Die Polarisation ist linear vertikal, und das Richtdiagramm ist omnidirektional.

Design & Robustheit

Das Gehäuse besteht aus UV-stabilisiertem ASA-Material und ist nach IP68 gegen das Eindringen von Wasser und Staub geschützt. Die Antenne widerstand Salt-Spray-Tests nach MIL-STD 810F/ASTM B117 und erreicht eine Schlagfestigkeit von IK 10. Das Gehäuse ist mit einem Flammbarkeits-Rating von UL 94-HB klassifiziert.

Die Antenne ist für den Einsatz bei Umgebungstemperaturen von -40 °C bis +80 °C ausgelegt und übersteht Windgeschwindigkeiten von bis zu 220 km/h. Die relative Luftfeuchtigkeit im Betrieb kann bis zu 98 % betragen. Diese mechanische Robustheit macht die Antenne besonders für den Transport- und Marinemarkt geeignet, für den sie speziell entwickelt wurde.

Anwendungsbereiche

Die MIMO-3-17 ist für den Einsatz in Nutzfahrzeugen, der Schifffahrt, in M2M- und anderen IoT-Systemen konzipiert, die eine Vielzahl von Funktechnologien nutzen. Typische Anwendungen umfassen Breitband- und Wi-Fi-Verteilung, Automatisierung und Telemetrie für Busse, Versorgungsunternehmen, Lastkraftwagen und Fahrzeuge der öffentlichen Sicherheit.

Weitere Einsatzgebiete sind industrielle Fabrikautomation, Robotermaschinen, landwirtschaftliche Automatisierung sowie Breitband-Mobilfunk-zu-Wi-Fi-Verteilung für Binnen- und küstennahe Schiffe. Die Antenne eignet sich ebenfalls für Kommunikations-, Telemetrie- und Automatisierungssysteme in Bergbaufahrzeugen und -maschinen.

Anschluss & Montage

Die Antenne verfügt über sieben Ports: Port 1–4 für LTE, Port 5–6 für Wi-Fi und Port 7 für GPS/GLONASS. Alle Anschlüsse verwenden SMA(M)-Stecker an 2 m langen RTK-031-Koaxkabeln. Die Koaxkabelverluste betragen 0,350 dB/m bei 400 MHz, 0,560 dB/m bei 900 MHz, 0,785 dB/m bei 1800 MHz und 1,20 dB/m bei 3000 MHz.

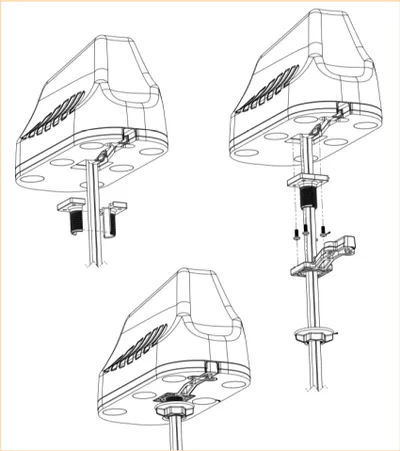

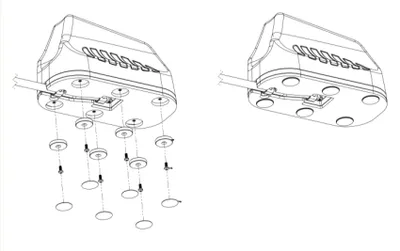

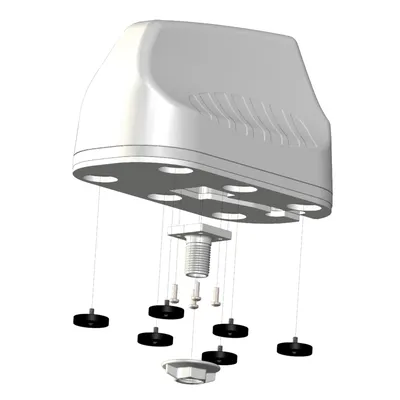

Die interne Grundplatte macht die Antenne grundplattenunabhängig und ermöglicht die Montage auf allen Oberflächen. Zur Verfügung stehen Spigot-, Surface- und Magnetmontage-Optionen. Als Zubehör wird der Montagesatz MBK-3 unterstützt. Das GPS-Modul arbeitet mit einer DC-Spannung von 2,7–3,3 V und einem DC-Strom von 5–15 mA bei einer Rauschzahl von ≤1,5 dB.

Unterstützte Frequenzbänder & Standards

Die zellulare Frequenzabdeckung reicht von 617 MHz bis 7200 MHz und umfasst eine breite Palette an 5G-Bändern von n1 bis n256 sowie LTE/4G-Bänder von B1 bis B106. Die Antenne unterstützt die Wi-Fi-Standards 802.11g, 802.11n, 802.11ac und 802.11ax einschließlich Wi-Fi 6E. Die GPS-Frequenzen liegen bei 1575,42 MHz und 1600 MHz.

Die Produktkonfiguration umfasst 5G, GPS, CBRS, IoT und Wi-Fi. Die Filter-Out-Band-Dämpfung beträgt mindestens 12 dB bei f0+50 MHz und mindestens 16 dB bei f0-50 MHz. Die maximale Leistung für das GPS-Modul ist mit 50 W angegeben.

Zertifizierungen & Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 zertifiziert. Die CE-Kennzeichnung bestätigt die Konformität mit den europäischen Anforderungen. Die IP68-Einstufung sowie die Salt-Spray-Prüfung nach MIL-STD 810F/ASTM B117 belegen die Eignung für raue Umgebungsbedingungen im Außen- und Innenbereich.
