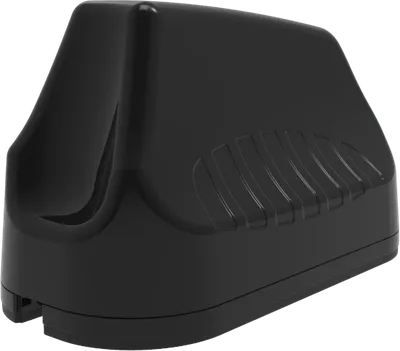

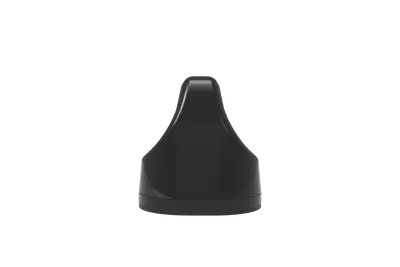

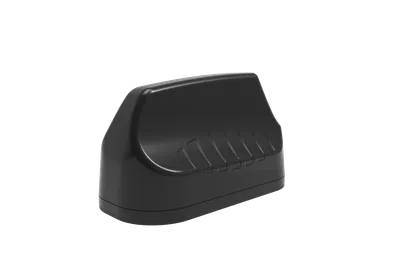

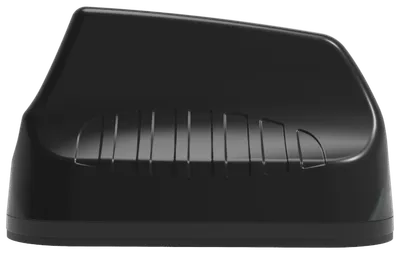

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-17-B · schwarz · SMA (M) & RPSMA Adapter · NEW

Vorteile auf einen Blick

• 7-in-1-Design: vier LTE-, zwei Wi-Fi- und eine GPS/GLONASS-Antenne in einem Gehäuse
• 5G Ready: Ultrabreitband-Support von 410 MHz bis 3800 MHz inklusive 450 MHz und 3,5 GHz CBRS-Bänder
• 4x4 MIMO LTE & 2x2 MIMO Wi-Fi: dekorrelierte Antennen für überlegene MIMO-Performance
• Ground-Plane-unabhängig: interne Grundplatte ermöglicht Installation auf allen Oberflächentypen
• IP68 & IK10: robuste, wasser- und staubdichte Konstruktion für anspruchsvolle Umgebungen
• Mehrere Montageoptionen: Spigot-, Surface- und Magnetmontage für flexible Installation

Produktüberblick

Die MIMO-3-17 vereint sieben Antennenfunktionen in einem einzigen Gehäuse und bietet vier zellulare MIMO-Antennen für 2G/3G/4G, zwei separate Dualband-Wi-Fi-Antennen sowie ein hochleistungsfähiges aktives GPS/GLONASS-System. Die vier zellularen MIMO-Antennen decken die aktuellen Bänder von 698 MHz bis 2700 MHz ab und unterstützen zusätzlich das neu entstehende LTE- und 5G-Spektrum für die 450-MHz- und 3,5-GHz-CBRS-Bänder. Die Ultrabreitband-Performance ermöglicht den Einsatz über verschiedene Betreiber und Technologien hinweg und ist für zukünftige Mobilfunktechnologien bis 3,8 GHz für 5G-Anwendungen bereit.

Die beiden Wi-Fi-Antennen stellen gleichzeitig 2,4 GHz und 5 GHz auf jeder Antenne mit 2x2 MIMO-Fähigkeit bereit. Das siebte Element ist ein aktives GPS/GLONASS-System, das bis zu -40°C arbeitet. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine hervorragende Balance zwischen Rundstrahlcharakteristik, Musterdiversität und guter Abstrahlbarkeit in der gewünschten Elevation.

Anwendungsbereiche

Die MIMO-3-17 wurde speziell für den Transport- und Marinemarkt entwickelt. Haupteinsatzgebiete sind Nutz- und Industriefahrzeuge, die Schifffahrt, M2M- und andere IoT-Systeme, die eine Vielzahl von Funktechnologien nutzen und gleichzeitig über das breite Frequenzband zukunftssicher sein müssen. Zu den konkreten Anwendungen gehören Breitband- und Wi-Fi-Verteilung, Automatisierung und Telemetrie für Busse, Versorgungsunternehmen, Lastkraftwagen und Fahrzeuge der öffentlichen Sicherheit.

Weitere Einsatzfelder umfassen industrielle Fabrikautomation, Robotermaschinen, landwirtschaftliche Automatisierung sowie Breitband-Mobilfunk-zu-Wi-Fi-Verteilung für Binnen- und küstennahe Schiffe. Auch Kommunikation, Telemetrie und Automatisierung für Bergbaufahrzeuge und Maschinen werden durch die robuste Bauweise und die Ground-Plane-Unabhängigkeit der Antenne abgedeckt.

Robustheit & Umweltschutz

Das sorgfältige mechanische Design der MIMO-3-17 sorgt für Robustheit sowie Korrosions-, Wasser- und Staubbeständigkeit nach IP68. Das Radom besteht aus UV-stabilem ASA-Material und weist ein Flammbarkeitsrating nach UL 94-HB auf. Die Schlagfestigkeit ist mit IK 10 bewertet. Die Antenne übersteht Windgeschwindigkeiten von bis zu 220 km/h und arbeitet bei Temperaturen von -40°C bis +80°C sowie bei relativer Luftfeuchtigkeit bis zu 98%.

Ein Pfad zur Erdung ist vorhanden, und die Antenne ist sowohl für den Außen- als auch für den Inneneinsatz geeignet. Die Lagerung ist bei Temperaturen von -40°C bis +80°C und einer Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend) möglich.

GPS/GLONASS-Modul

Das integrierte GPS/GLONASS-Modul arbeitet auf 1575,42 MHz und 1600 MHz mit einem maximalen Gewinn von 21 ± 2 dBi. Die Versorgungsspannung beträgt 2,7 bis 3,3 V bei einem Stromverbrauch von 5 bis 15 mA. Die Rauschzahl liegt bei ≤1,5 dB, und die Filter-Ausbanddämpfung erreicht mindestens 12 dB bei f0+50 MHz sowie mindestens 16 dB bei f0-50 MHz. Die maximale Leistungsaufnahme des GPS-Moduls beträgt 50 W.
