Poynting · Antennen · 5G/LTE · M2M/IoT · A-OMNI-0297-V1-01 · grau · SMA (M) · 2dbi Rundstrahl · SMA - Male

Vorteile auf einen Blick

• Breitbandabdeckung: 698 bis 3800 MHz für 5G, LTE, 4G/3G/2G und 2,4-GHz-Wi-Fi
• Konstanter Gewinn: verbessert LTE-Leistungsmerkmale wie Multi-Carrier-Aggregation
• Robuste Bauweise: IP68, IK 10 und feuerresistent nach UL 94-HB

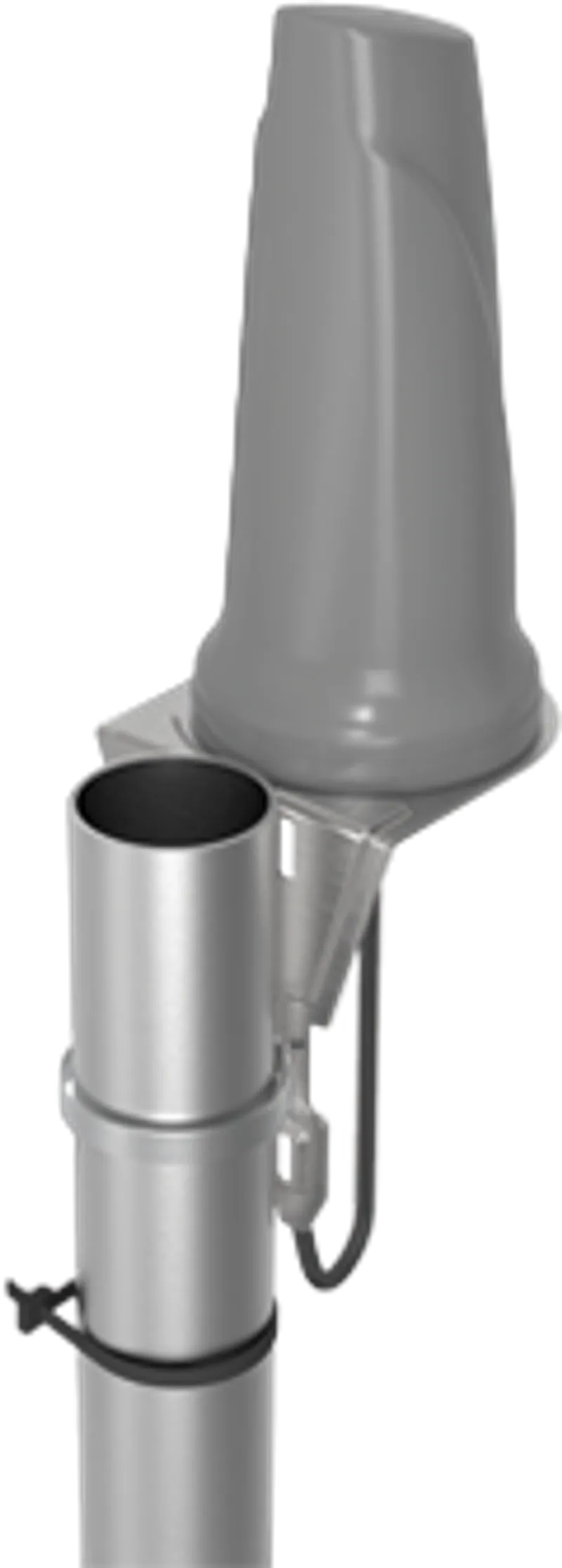

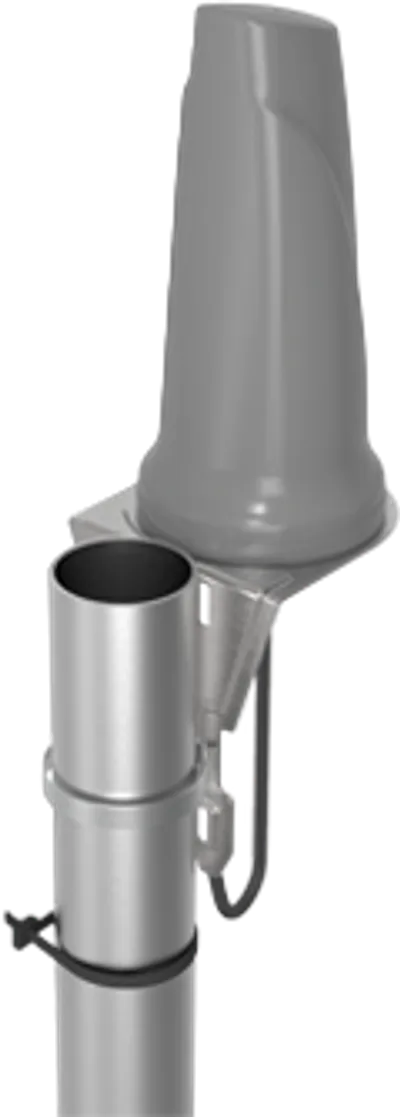

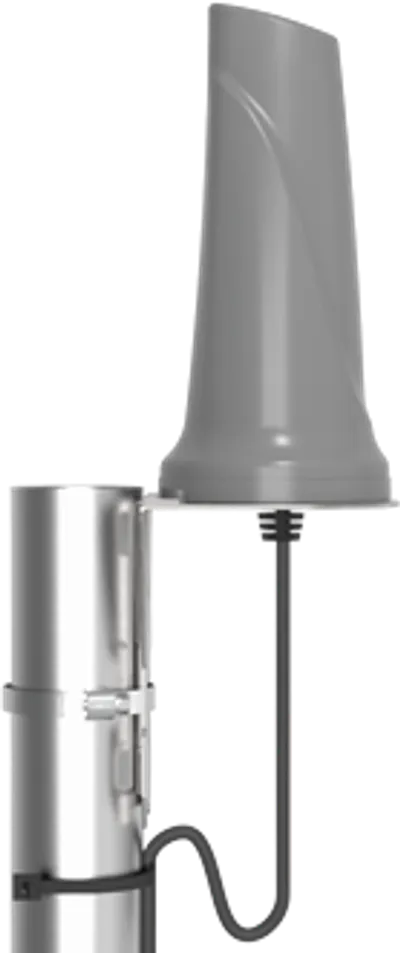

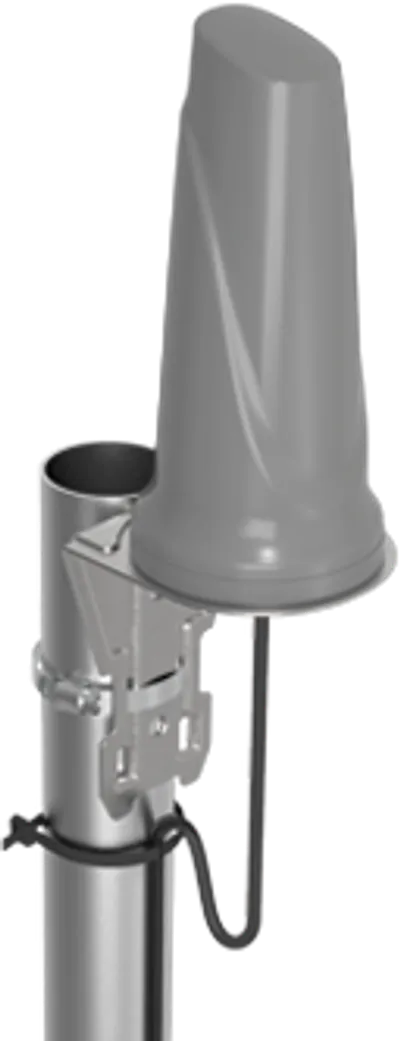

• Flexible Montage: Wand- und Mastmontage mit Halterung oder Aufputzmontage mit Klebescheibe
• Kompakte Abmessungen: 150 mm × Ø70 mm bei nur 0,35 kg

Produktüberblick

Die OMNI-297 bildet Teil der Rhyno-Antennenreihe von Poynting und ist als omnidirektionale Breitband-Mobilfunkantenne ausgelegt, die alle zeitgenössischen 5G- und LTE-Frequenzbänder zwischen 698 und 3800 MHz abdeckt. Die Antenne bietet eine überlegene Richtcharakteristik über den gesamten Frequenzbereich, was sie für ihre Größe zu einer außergewöhnlichen Rundstrahlantenne macht. Der konstante Gewinn über den gesamten Frequenzbereich verbessert LTE-Leistungsmerkmale wie Multi-Carrier-Aggregation (CA). Der ideale Einsatzbereich ist die Festinstallation in beliebigen Mobilfunkbändern, insbesondere für Machine-to-Machine- und Internet-of-Things-Anwendungen, die über GSM-Netze kommunizieren.

Leistung & Frequenzabdeckung

Die Antenne arbeitet in drei Frequenzbändern: 698 bis 960 MHz, 1710 bis 2700 MHz sowie 3400 bis 3800 MHz. Im unteren Band erreicht sie einen maximalen Gewinn von -1,5 dBi, in den beiden oberen Bändern jeweils 2 dBi, was einem Peak-Gain von 2 dBi entspricht. Die VSWR liegt bei maximal 2,5:1, die Eingangsimpedanz bei 50 Ohm. Die Antenne ist für eine Speiseleistung von bis zu 10 W ausgelegt und verwendet lineare vertikale Polarisation. Sie ist SISO-konfiguriert und unterstützt neben 5G auch 4G-, 3G- und 2G-Technologien sowie 2,4-GHz-Wi-Fi.

Design & Montage

Das flache und robuste Gehäuse besteht aus UV-stabilem ASA-Kunststoff in Grau (Pantone 429C) und misst 150 mm × Ø70 mm bei einem Gewicht von 0,35 kg. Die Montage kann wahlweise als Wand- oder Mastmontage mit der mitgelieferten Halterung oder als Aufputzmontage mit einer Klebescheibe erfolgen. Ein 0,6 m langes RG-58-Koaxkabel mit SMA-Male-Stecker ist fest an der Antenne angeschlossen. Das Kabel weist bei 900 MHz einen Dämpfungswert von 0,48 dB/m, bei 1800 MHz von 0,71 dB/m, bei 2400 MHz von 0,86 dB/m und bei 3000 MHz von 1,0 dB/m auf. Ein DC-Kurzschlusspfad zur Masse ist vorhanden.

Umwelt- & Schutzklassen

Die Antenne ist für den Einsatz im Außen- und Innenbereich ausgelegt und trägt die Schutzart IP68 gegen das Eindringen von Wasser und Staub. Sie ist vandalensicher sowie staubgeschützt und widerstandsfähig gegen Salzsprühnebel nach MIL-STD 810F und ASTM B117. Die Schlagfestigkeit entspricht IK 10, das Gehäuse ist feuerresistent mit einer Entflammbarkeitsklasse nach UL 94-HB. Die Windüberlebensrate beträgt bis zu 190 km/h. Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +80 °C, die relative Luftfeuchtigkeit im Betrieb bis zu 98 %. Die Lagertemperatur entspricht dem Betriebsbereich, die Lagerluftfeuchtigkeit liegt zwischen 5 % und 95 % bei Nichtkondensation.

Zulassungen & Konformität

Die Antenne erfüllt die CE- und RoHS-Richtlinie 2011/65/EU sowie die Qualitätsnorm ISO 9001:2015. Die Kombination aus IP68, IK 10, MIL-STD 810F, ASTM B117 und UL 94-HB macht sie für anspruchsvolle industrielle und outdoor-typische Einsatzbedingungen geeignet. Auf die Antenne gewährt der Hersteller eine Garantie von 24 Monaten.

Anwendungsbereiche

Typische Anwendungsfelder sind Machine-to-Machine- und Internet-of-Things-Kommunikation über GSM-Netze, darunter GPRS, EDGE, 3G, HSPA und LTE. Die Antenne eignet sich zur Verbesserung des Empfangs bei schwachen Datensignalen im Innen- und Außenbereich, zur Beschleunigung langsamer Datenübertragungen und zur Erhöhung der Übertragungssicherheit. Weitere Einsatzszenarien umfassen High-End-Router-Anwendungen in der Industrie sowie die Verbesserung des Empfangs für mobile Büros.
