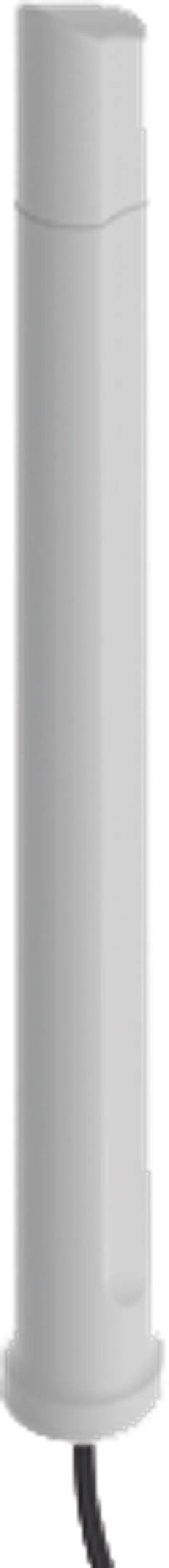

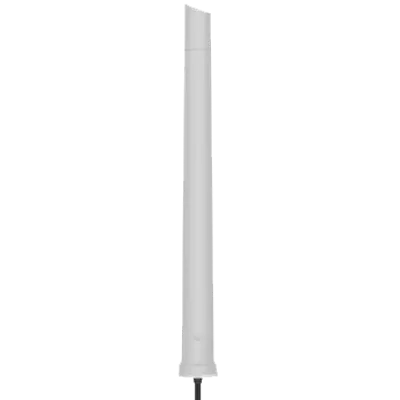

Poynting · Antennen · 5G/LTE · M2M/IoT · A-OMNI-0600-V2-01 · weiß · SMA (M) · 6,2dbi Ultra-Wide-Omni LTE Antenne · SMA - Male · 5m SMA-M OMNI-600

Vorteile auf einen Blick

• Ultrabreitband: deckt alle zeitgemäßen Betriebsfrequenzen von 410 bis 4200 MHz ab
• 2×2 MIMO: verbesserte Verbindungsstabilität durch zwei vertikal polarisierte Elemente
• Peak-Gain 6,2 dBi: höchste Verstärkung im Bereich 1710–2700 MHz
• IP65-Gehäuse: vandalen- und wasserfest für Innen- und Außeneinsatz
• Zukunftssicher: Abdeckung von 450 MHz und 3,5 GHz CBRS-Band
• Robust: Schlagfestigkeit IK 08, Wind bis 160 km/h, Salzsprühbeständigkeit nach MIL-STD 810F

Leistung & Frequenzabdeckung

Die OMNI-600 deckt einen Frequenzbereich von 410 bis 4200 MHz ab und gewährleistet damit Signalempfang über alle zeitgemäßen Mobilfunkbänder. Die Antenne erreicht einen ausgeglichenen Gewinn über alle Frequenzen: 1 dBi bei 410–470 MHz, 2 dBi bei 698–960 MHz, 6,2 dBi bei 1710–2700 MHz und 2 dBi bei 3400–3800 MHz. Höhere Frequenzen werden dabei nicht beeinträchtigt. Das Antennendesign mit mehreren Dipolen und einem patentierten Speisungsnetzwerk ermöglicht eine überlegene Mustersteuerung über den gesamten Frequenzbereich. Die 2×2-MIMO-Konfiguration erhöht die Konnektivitätsstabilität und die Zuverlässigkeit der Systemübertragung.

Design & Umgebungsbeständigkeit

Das Gehäuse der OMNI-600 ist gemäß IP65 vandalen- und wasserfest und für den Einsatz in Innen- und Außenbereichen geeignet. Das ABS-Radom ist halogenfrei, trägt die Entflammbarkeitsklasse UL 94-HB und bietet eine Schlagfestigkeit nach IK 08. Die Antenne übersteht Windgeschwindigkeiten bis 160 km/h und arbeitet bei Temperaturen von −40 °C bis +70 °C sowie relativer Luftfeuchtigkeit bis 98 %. Salzsprühbeständigkeit ist nach MIL-STD 810F/ASTM B117 nachgewiesen.

Anschluss & Installation

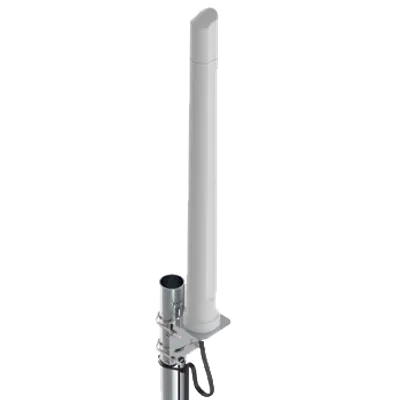

Die Antenne verfügt über zwei Anschlüsse mit SMA-Male-Steckverbindern, jeweils mit 5 Meter Twin-HDF-195-Koaxkabel. Die Kabeldämpfung beträgt 0,250 dB/m bei 400 MHz, 0,385 dB/m bei 900 MHz, 0,565 dB/m bei 1800 MHz, 0,666 dB/m bei 2400 MHz und 0,788 dB/m bei 3000 MHz. Die Eingangsimpedanz liegt bei 50 Ohm, die maximale Speiseleistung bei 10 W. Die Montage erfolgt als Wand- oder Stangenmontage; das Gerät wiegt 0,8 kg bei Abmessungen von 646 mm × Ø 71 mm.

Anwendungsgebiete

Die OMNI-600 ist für Machine-to-Machine-Kommunikation, IoT- und Smart-Meter-Anwendungen sowie für Standorte mit schlechtem Datensignalempfang konzipiert. Sie eignet sich für hochwertige industrielle Routeranwendungen, mobile Büros und Wi-Fi-Anwendungen im 2,4–2,5-GHz-Band. Die Antenne unterstützt Einsatzbereiche in der Landwirtschaft, im städtischen und ländlichen Mobilfunk sowie bei instabilen Verbindungen zur Erhöhung der Übertragungszuverlässigkeit.
