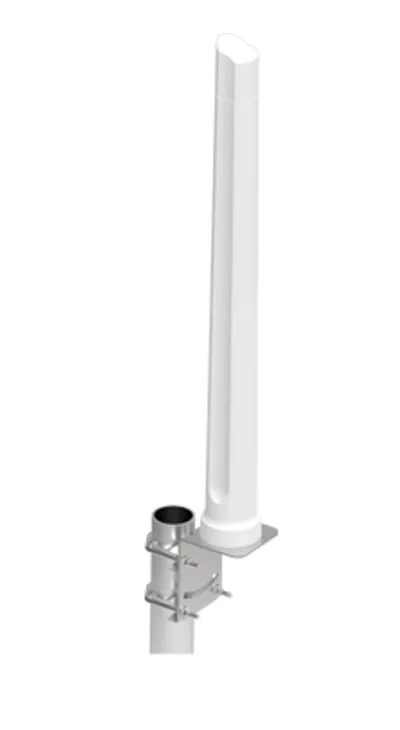

Poynting · Antennen · 5G/LTE · Marine · A-OMNI-0293-V1-01 · weiß · N-Type (F) · NEW

Vorteile auf einen Blick

• Ultrabreitband: Betrieb von 617 bis 3800 MHz über vier Frequenzbänder
• Hoher Gewinn: bis zu 9 dBi mit ausgeglichenem Gewinn über alle Bänder
• Zukunftssicher: deckt 617–698 MHz und 3400–3800 MHz für zukünftige 5G-Anwendungen
• Wetterfest: staub- und wasserdichtes Gehäuse mit IP65-Schutzart
• Flexibel montierbar: Wand- und Mastbefestigung
• Robust: Schlagfestigkeit IK 08 und Salzsprühnebel-Test nach MIL-STD 810G/ASTM B117

Leistung & Frequenzabdeckung

Die Antenne deckt vier Frequenzbänder ab: 617 bis 960 MHz, 1427 bis 1517 MHz, 1710 bis 2700 MHz sowie 3400 bis 3800 MHz. Der Spitzengewinn erreicht 9 dBi, mit bandbezogenen Gewinnen von 6 dBi bei 617–960 MHz, 6 dBi bei 1427–1517 MHz, 9 dBi bei 1710–2700 MHz und 8 dBi bei 3400–3800 MHz. Die VSWR bleibt über 90 % der Bänder unter 2,5:1. Die Polarisation ist linear vertikal, die Eingangsimpedanz beträgt 50 Ohm nominal.

Die Ultrabreitbandleistung der Antenne ermöglicht den Betrieb von 617 bis 3800 MHz und deckt sowohl das kommende 617- bis 698-MHz-Band als auch den Bereich 3400 bis 3800 MHz ab, der für zukünftige 5G-Anwendungen genutzt wird. Die außergewöhnliche Breitbandleistung ist ein wichtiger Faktor für LTE- und zukünftige 5G-Technologien, die auf Funktionen wie Carrier Aggregation angewiesen sind, um Empfang und Durchsatz über mehrere Frequenzbänder gleichzeitig zu gewährleisten.

Design & Umgebungsbedingungen

Die Antenne verfügt über ein robustes und wetterfestes Gehäuse mit der Schutzart IP65 gegen Staub und Wasser. Das Radom besteht aus ABS (halogenfrei) und ist in RAL 7047 gehalten. Die Schlagfestigkeit entspricht IK 08, die Entflammbarkeitsklasse des Gehäuses UL 94-HB. Ein Salzsprühnebel-Test wurde nach MIL-STD 810G/ASTM B117 durchgeführt.

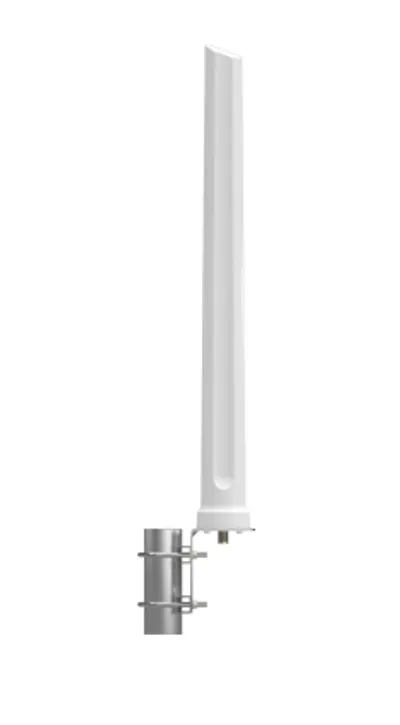

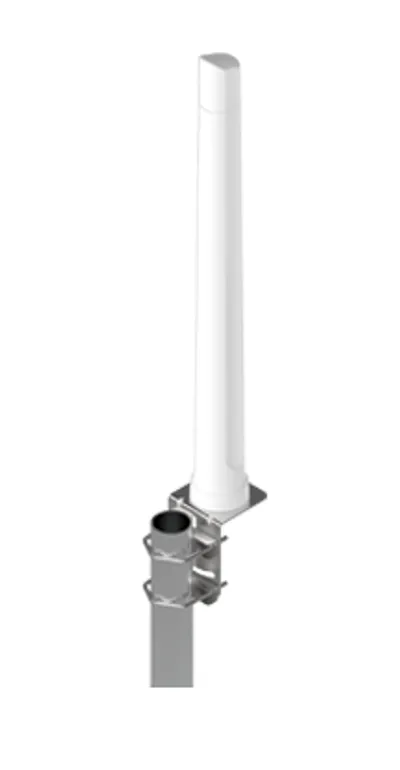

Die Antenne übersteht Windgeschwindigkeiten unter 160 km/h und arbeitet bei Temperaturen von -40°C bis +80°C. Die relative Luftfeuchtigkeit im Betrieb kann bis zu 98 % betragen. Als Umgebungsbedingungen sind Außen- und Inneneinsatz angegeben. Die Antenne wird mit einer N-Typ-Buchse an ihrem Fuß geliefert und unterstützt Wand- sowie Mastmontage. Die maximale Speiseleistung beträgt 10 W.
