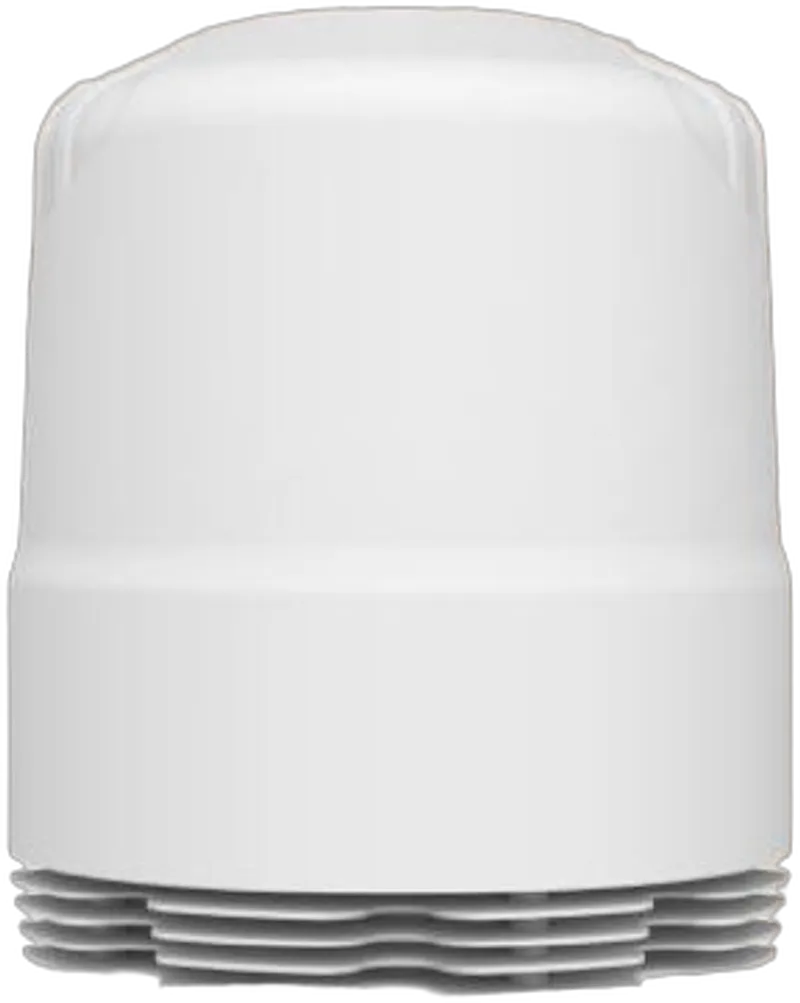

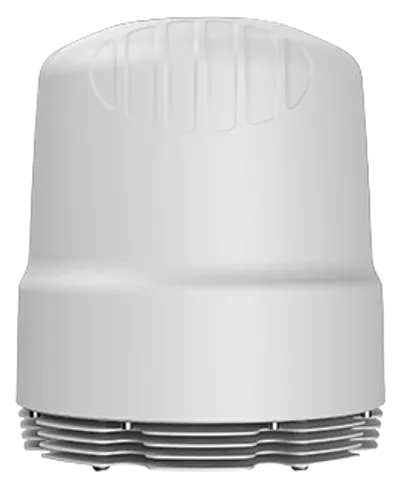

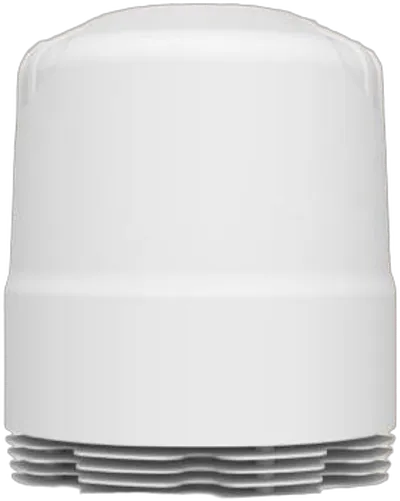

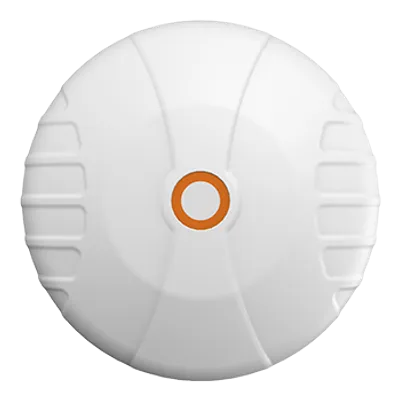

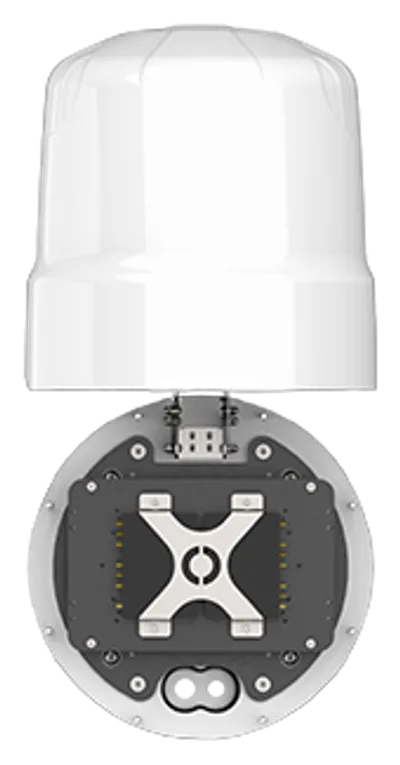

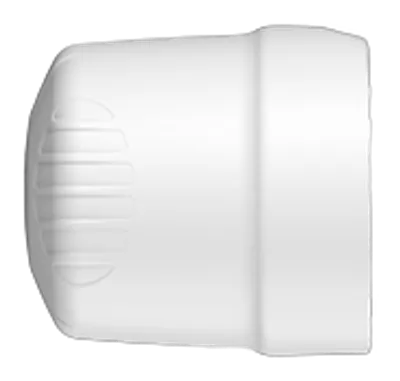

Poynting · Antennen · 5G/LTE · Marine/Küste · A-RIPL-0016-V1-01 · 4x 4x4 MIMO LTE/5G · 16x SMA (F) · IP65

Highlights auf einen Blick

• Bis zu 16 x 16 MIMO-Fähigkeit für verbesserte Mobilfunkleistung
• Spitzengewinn von 9,5 dBi in modernen 5G-/LTE-Bändern
• IP65-Gehäuse mit Schutz gegen Witterungseinflüsse und Staub
• UV-beständiges E-Glas-Radom für Langlebigkeit im Außenbereich
• Kreuzpolarisierte Antennenkonfiguration mit vertikaler und horizontaler Polarisation
• Windbeständigkeit bis 186 km/h
• 24-monatige Garantie inklusive

Leistung & Durchsatz

Die Antenne erreicht einen Spitzengewinn von 9,5 dBi und unterstützt bis zu 16 x 16 MIMO-Fähigkeit für optimierte Leistung in modernen 5G-/LTE-Bändern. Der vertikale Polarisationsgewinn beträgt 5,5 dBi im Bereich von 617–960 MHz, 5 dBi bei 1427–1517 MHz, 6 dBi bei 1710–2700 MHz, 9,5 dBi bei 3400–4200 MHz und 9 dBi bei 5000–7200 MHz. Der horizontale Polarisationsgewinn liegt zwischen 0 dBi und 3 dBi in denselben Teilbändern. Der VSWR-Wert beträgt ≤2,5:1 für vertikale Polarisation über 90 % der Bänder und ≤2,5:1 für horizontale Polarisation. Die Antenne verarbeitet eine Sendeleistung von 10 W bei einer Nennimpedanz von 50 Ohm.

Design & Langlebigkeit

Das Gehäuse verfügt über eine IP65-Zertifizierung für Schutz gegen Witterung und Staub sowie eine Schlagfestigkeit nach IK 08. Das Radom besteht aus UV-beständigem E-Glas. Die Antenne hält Windgeschwindigkeiten bis 186 km/h stand und arbeitet in einem Temperaturbereich von -40°C bis +80°C bei einer relativen Luftfeuchtigkeit von bis zu 98 %. Die Lagerbedingungen entsprechen demselben Temperaturbereich, mit einer Luftfeuchtigkeit von 5 % bis 95 % ohne Kondensation. Die Entflammbarkeitsklasse des Gehäuses ist UL 94-HB, und eine Erdungsmöglichkeit ist vorhanden.

Anschlüsse & Ports

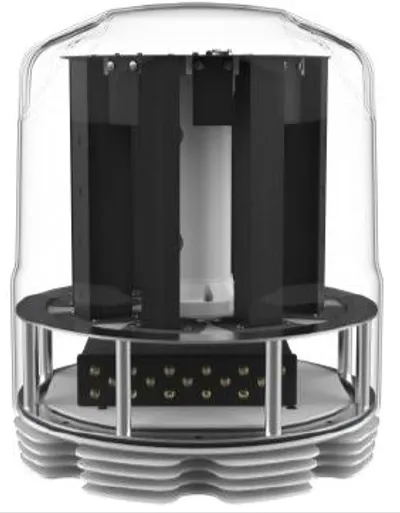

Das Antennenarray besteht aus 16 kreuzpolarisierten LTE-Antennenelementen: 8 vertikal und 8 horizontal polarisiert. Zwei zusätzliche Ports unterstützen GPS, und zwei vertikale sowie zwei horizontale Ports dienen der Wi-Fi-Anbindung. Alle 22 Ports sind mit SMA (F)-Steckverbindern ausgestattet. Jeder Port verfügt über ein 350 mm langes Koaxialkabel mit einem Kabelverlust von 0,71 dB/m bei 1500 MHz, 0,91 dB/m bei 2400 MHz und 1,65 dB/m bei 5800 MHz. Der Gleichspannungsbereich liegt bei 2,7–3,3 V, und der Rauschfaktor beträgt ≤1,5 dB.

Konformität & Zertifizierungen

Das Produkt entspricht der RoHS-Richtlinie 2011/65/EU und verfügt über CE- sowie ISO 9001:2015-Zertifizierungen. Eine 24-monatige Garantie ist inklusive. Die Antenne ist für die Oberflächenmontage konzipiert und hat Abmessungen von 496 mm x Ø410 mm bei einem Gewicht von 15,44 kg.
