Poynting · Antennen · 5G/LTE · Mast · A-LPDA-0092-LTE SET · silber · SMA (M) · 2 x 11dBi · SMA · Male · SET

Vorteile auf einen Blick

• Breitbandig: deckt 698–960 MHz, 1710–2700 MHz und 3400–3800 MHz ab
• Richtwirkung: bis zu 11 dBi Verstärkung im Bereich 1710–2700 MHz
• Robust: IP65, Salzsprühnebel nach MIL-STD 810F/ASTM B117, Wind bis 160 km/h
• Komplett: zwei Antennen inklusive Masthalterung, 7 m Koaxkabel und SMA(M)-Stecker
• Einsatzflexibel: Betrieb von -40 °C bis +70 °C, für Außen- und Innenbereiche

Leistung & Richtwirkung

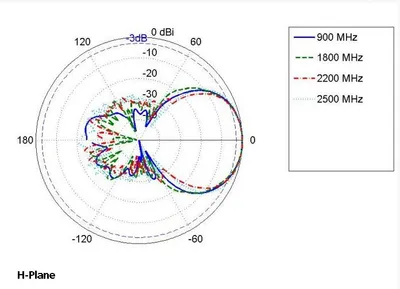

Die Antenne erreicht eine maximale Verstärkung von 10,8 dBi im Frequenzbereich 698–960 MHz, 11 dBi bei 1710–2700 MHz und 2,3 dBi bei 3400–3800 MHz. Die VSWR liegt über 95 % der Bänder unter 1,5:1, was eine effiziente Anpassung an die Sendestrecke gewährleistet. Die Eingangsimpedanz beträgt nominal 50 Ohm, und die Antenne kann eine Speiseleistung von bis zu 10 W verarbeiten. Die Polarisation ist gerichtet linear.

Design & Montage

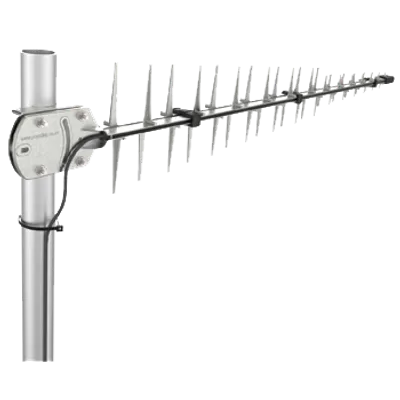

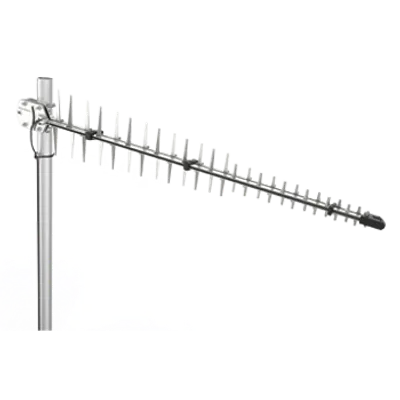

Das Set enthält zwei Antenneneinheiten sowie eine Masthalterung für die Pole-Mount-Installation. Die Antennenabmessungen betragen 1112 × 200 × 47 mm bei einem Gewicht von 1,63 kg pro Einheit; die Halterung misst 414 × 166 × 120 mm und wiegt 990 g. Das Verpackungsgewicht liegt bei 5,01 kg. Der Kunststoff besteht aus Nylon 6 in Schwarz, der Rahmen aus passiviertem ADC12 in Aluminiumgrau. Jede Antenne ist mit einem 7 m langen HDF-195-Koaxkabel und einem SMA(M)-Stecker ausgestattet. Ein DC-Kurzschluss ist vorhanden.

Uweltspezifikationen & Zertifizierungen

Die Antenne ist für den Außen- und Inneneinsatz ausgelegt und trägt die Schutzart IP65. Sie widersteht Salzsprühnebel nach MIL-STD 810F/ASTM B117 und erreicht die Schlagfestigkeit IK 08. Die Gehäuse-Entflammbarkeitsklasse ist UL 94-HB. Der zulässige Windwiderstand beträgt bis zu 160 km/h, die Betriebstemperatur reicht von -40 °C bis +70 °C bei einer relativen Luftfeuchtigkeit bis 98 %. Die Lagertemperatur entspricht dem Betriebsbereich. Das Produkt ist RoHS 2011/65/EU-konform, CE-zertifiziert und nach ISO 9001:2015 hergestellt. Die Herstellergarantie beträgt 24 Monate.
