Poynting · Antennen · GPS · KFZ · GPS-001-V2-01 · schwarz · SMA (M) · PUCK Antenne MIMO · SMA · 2 Meter Kabel

Wichtige Merkmale im Überblick

• GPS/GLONASS-Empfang auf 1575,42 MHz und 1600 MHz mit 21 dBi aktivem Gewinn
• Robustes Gehäuse mit Schutzart IP68 gegen Wasser und Staub sowie IK10 für Schlagfestigkeit
• Flache Bauform mit ca. 100 mm Durchmesser und 36 mm Höhe
• Breiter Betriebstemperaturbereich von -40°C bis +80°C mit Windbeständigkeit bis 220 km/h
• Feuerfestes Gehäuse gemäß ECE-R118.02 und UV-beständig für langfristigen Außeneinsatz
• Vielseitige Montage über Zapfen-, Magnet-, Klebeband- oder Halterungsoptionen, standardmäßig enthalten

Leistung & Signaleigenschaften

Die Antenne arbeitet im GPS-L1-Band bei 1575,42 MHz und im GLONASS-Band bei 1600 MHz und bietet einen Spitzengewinn von 21 dBi mit einer Toleranz von ±2 dBi. Ihr rauscharmer Verstärker hält eine Rauschzahl von ≤1,5 dB ein, und das Stehwellenverhältnis (VSWR) liegt bei ≤1,5:1 über die Betriebsbänder. Die aktive Schaltung benötigt 5 bis 15 mA bei einer Gleichspannungsversorgung von 2,7 bis 3,3 V, mit einer Nennimpedanz von 50 Ω und rechtsdrehender zirkularer Polarisation (RHCP).

Die Außerbandunterdrückung ist mit mindestens 12 dB bei f0 +50 MHz und mindestens 16 dB bei f0 -50 MHz spezifiziert, um Störungen durch benachbarte Frequenzbänder in dichten HF-Umgebungen zu unterdrücken. Die Antenne verträgt eine maximale Eingangsleistung von 50 W.

Design & Umweltbeständigkeit

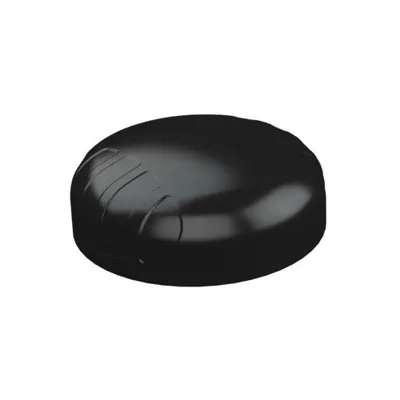

Die Abdeckung besteht aus halogenfreiem PC+ABS in Pantone Schwarz und misst Ø99,3 mm x 36 mm bei einem Gewicht von 0,312 kg. Das Gehäuse verfügt über die Schutzart IP68 gegen Wasser und Staub sowie eine Schlagfestigkeit nach IK10, was es vandalensicher und für den Einsatz unter rauen Bedingungen im Innen- und Außenbereich geeignet macht. Das Gehäuse ist UV-beständig und feuerfest, zertifiziert nach ECE-R118.02 mit einer Entflammbarkeitsklasse UL 94-HB.

Die Umweltverträglichkeit erstreckt sich über einen breiten Betriebstemperaturbereich von -40°C bis +80°C und eine relative Luftfeuchtigkeit von bis zu 98 %. Die Antenne hält Windgeschwindigkeiten bis 220 km/h stand und wurde auf Salznebelbeständigkeit nach MIL-STD 810F und ASTM B117 getestet. Lagerbedingungen umfassen denselben Temperaturbereich von -40°C bis +80°C bei 5 % bis 95 % nicht kondensierender Luftfeuchtigkeit.

Montage & Installation

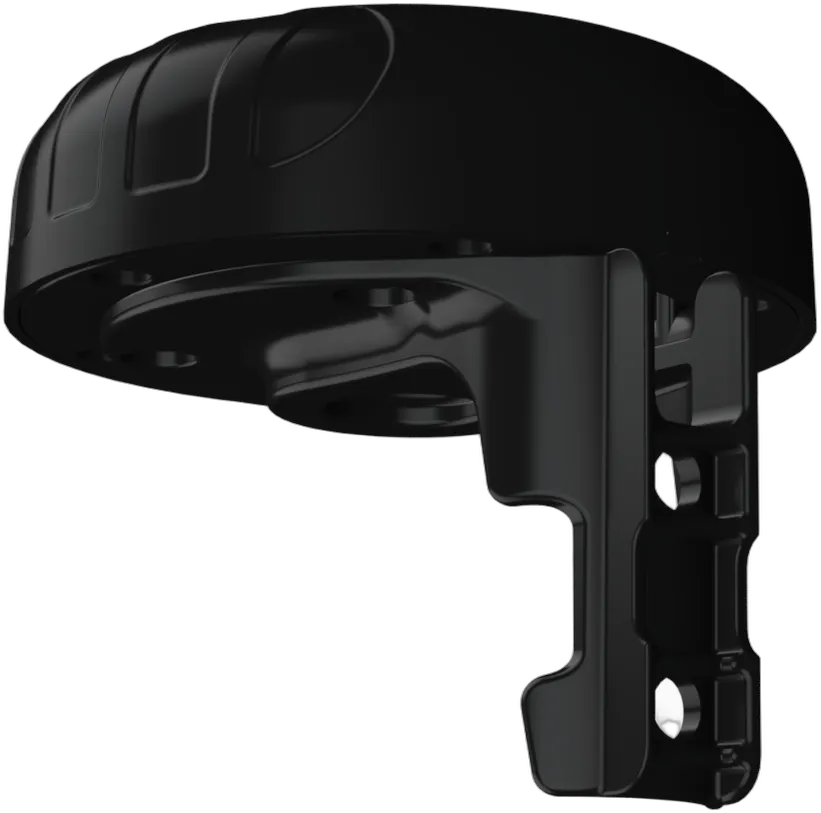

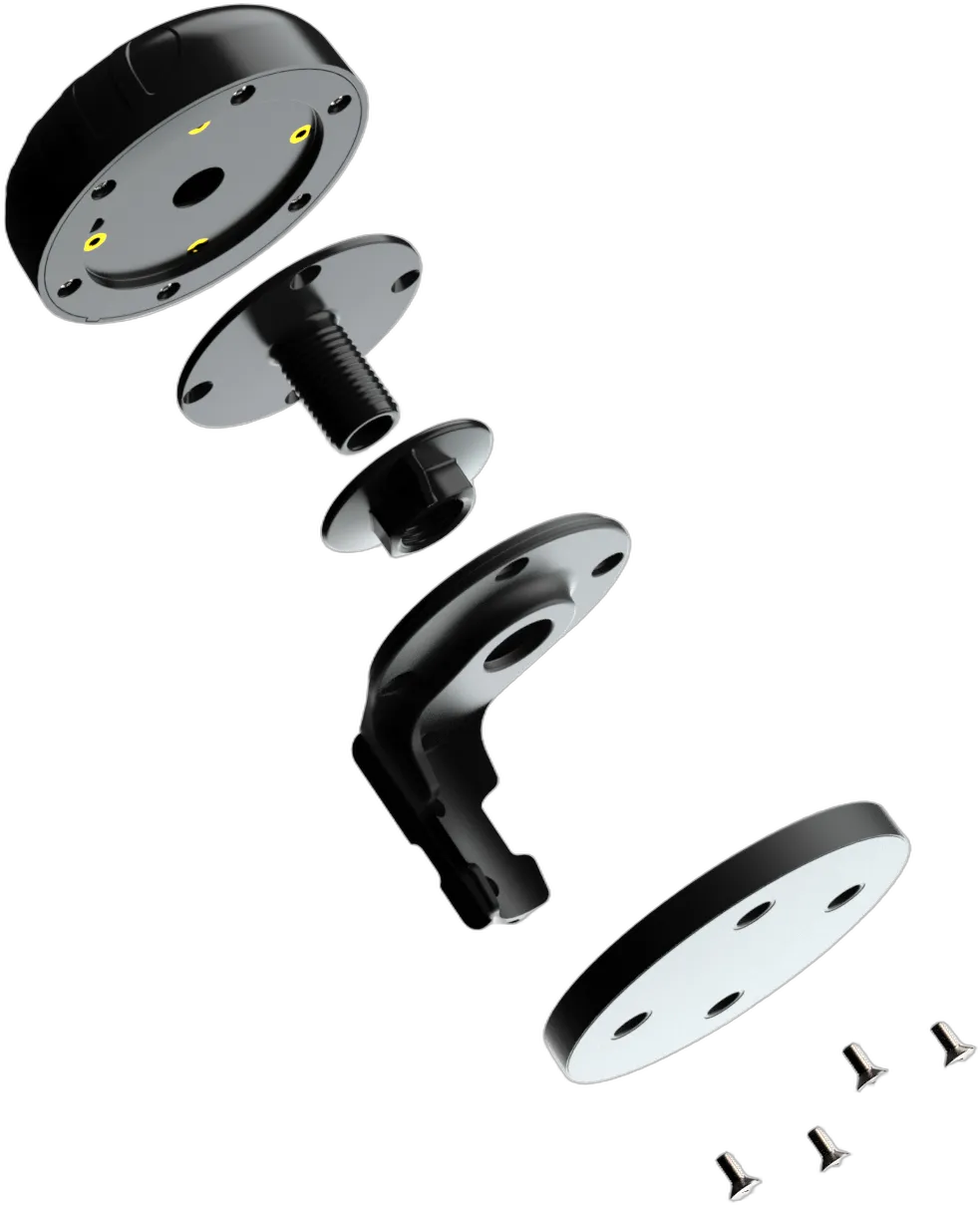

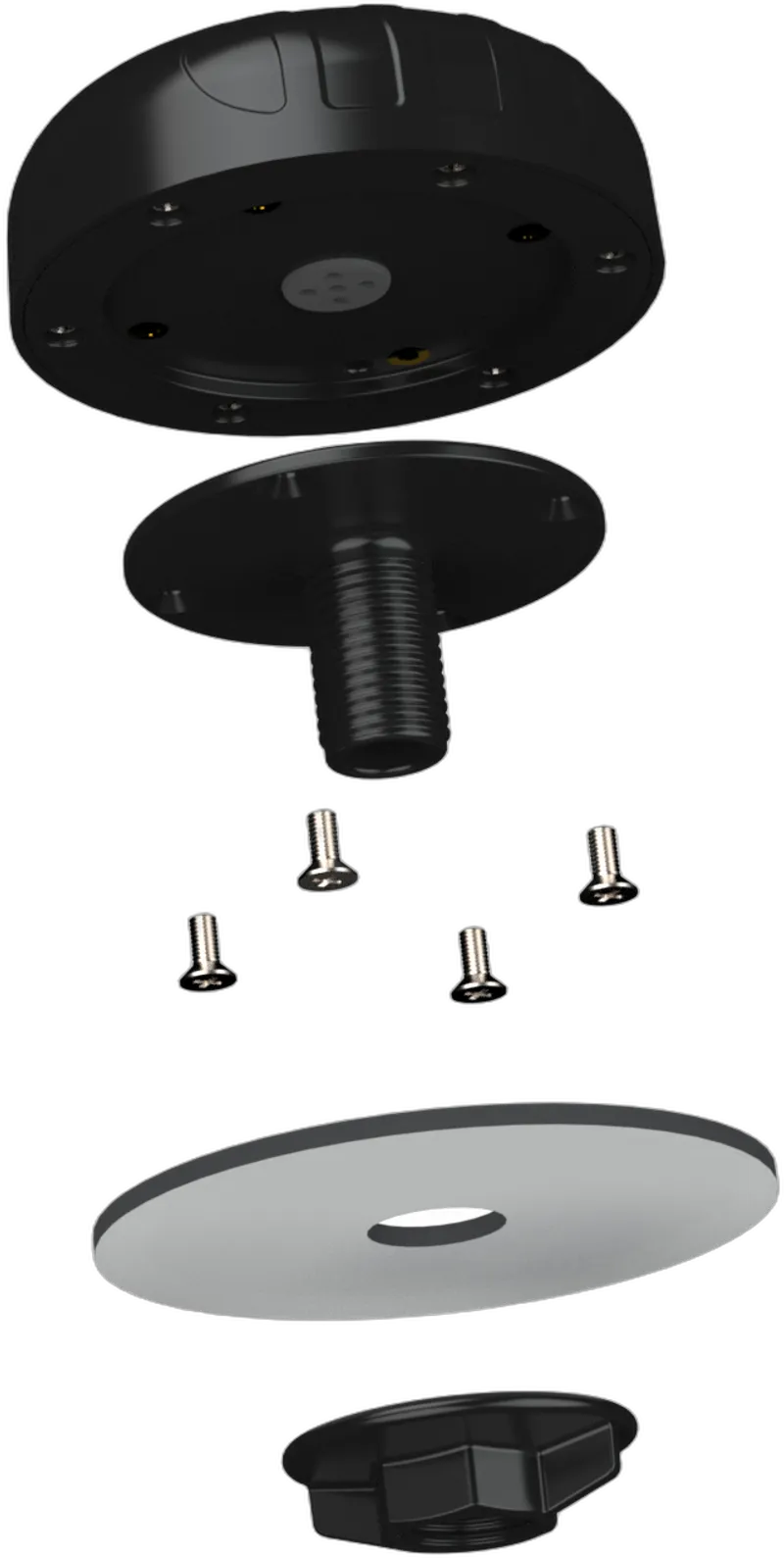

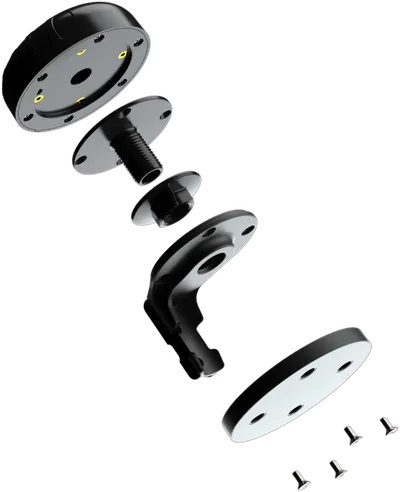

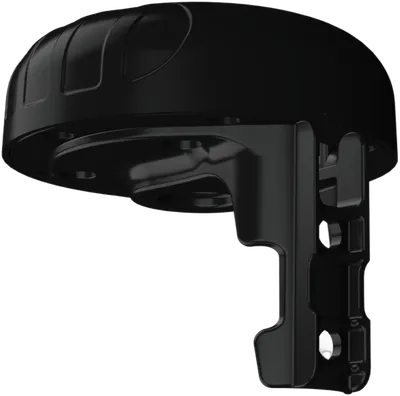

Die Installation gestaltet sich einfach durch mehrere, standardmäßig mitgelieferte Montageoptionen: Zapfenmontage, Magnetmontage, Klebebandmontage und Halterungsmontage. Diese Vielseitigkeit ermöglicht die Anbringung der Antenne auf Fahrzeugdächern, Maschinen, Schiffen oder festen Strukturen ohne spezielle Halterungen. Ein 2 Meter langes RTK-031-Koaxialkabel endet mit einem SMA-Stecker und bietet eine direkte Schnittstelle zu gängigen GPS-Empfängern und Zeitmodulen.

Anwendungen & Einsatzbereiche

Die Antenne ist für Positions- und Zeitsysteme in den Bereichen Verkehr, Marine und IoT/M2M konzipiert, wo robuste und präzise Empfangsleistung gefordert ist. Anwendungsgebiete umfassen industrielle Automatisierung, Robotik, Bus- und Nutzfahrzeugortung, Flotten von Sicherheitsbehörden, Kommunikation in Bergbaufahrzeugen, Landmaschinen sowie Navigation auf kleinen Booten oder Yachten. Sie eignet sich auch für Takt- und Zeitsysteme, die auf stabilen Satellitenempfang angewiesen sind.

Konformität & Garantie

Das Produkt entspricht der RoHS-Richtlinie 2011/65/EU, trägt das CE-Kennzeichen und wird nach einem Qualitätsmanagementsystem gemäß ISO 9001:2015 hergestellt. Die Zertifizierung nach ECE-R118.02 gilt für Gehäuse und Kabel und bestätigt die Feuerbeständigkeit für Transportanwendungen. Poynting gewährt auf die Antenne eine Garantie von 24 Monaten.
