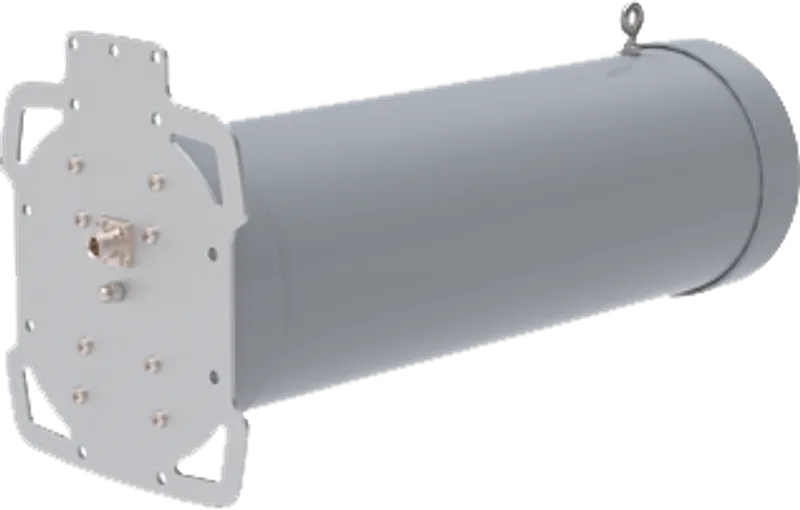

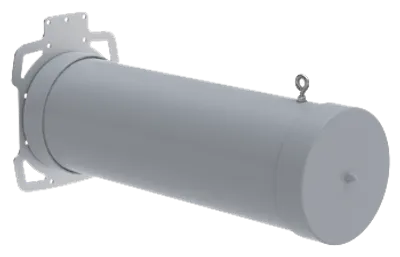

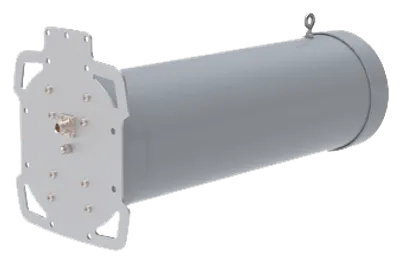

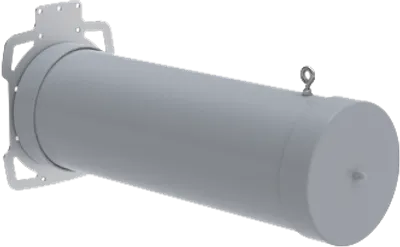

Poynting · Antennen · LoRa/RFID · Tunnel · A-HELI-0006-V1-01 · grau · 690 - 960MHZ · Gewinn 13,5dBi

Vorteile auf einen Blick

• Zirkularpolarisation: linksdrehend für stabile Signalausbreitung in Tunnelumgebungen
• Uni-direktionale Abstrahlung: gerichtet in eine Hauptstrahlrichtung
• Hoher Gewinn: bis zu 13,5 dBi über den gesamten Frequenzbereich 690 bis 960 MHz
• Robuste Bauweise: IP 65-Schutz, Salzsprühnebelprüfung nach MIL-STD 810G/ASTM B117
• Flexible Montage: Deckenmontage mit Ösenhaken oder Mastmontage mit U-Bügel
• Einsatzbereich: für Innen- und Außenanwendungen zugelassen

Leistung & Abstrahlverhalten

Die Antenne arbeitet im Frequenzbereich von 690 bis 960 MHz und erzielt darin einen maximalen Gewinn von 13,5 dBi. Die zirkular linksdrehende Polarisation (LHC) verbessert die Signalstabilität in reflektionsreichen Umgebungen wie Tunneln, wo Multipath-Ausbreitung linear polarisierte Antennen beeinträchtigen kann. Ein VSWR von weniger als 2:1 über 90 % des Bandes sorgt für effiziente Einspeisung bei einer zulässigen Eingangsleistung von 30 W und einer nominalen Impedanz von 50 Ohm.

Einsatzbereich & Anwendung

Die HELI-6 ist für M2M- und IoT-Kommunikation im Bergbau und Tunnelbau entwickelt. Ihre uni-direktionale Abstrahlcharakteristik richtet das Signal in eine Hauptstrahlrichtung, was eine gezielte Versorgung von Tunnelabschnitten ermöglicht. Die Antenne eignet sich für unterirdische Telemetrie, den Aufbau tunnelweiter Datennetze und die Bereitstellung von Konnektivität in schwer zugänglichen Bereichen. Sie ist für den Einsatz in Innen- und Außenbereichen spezifiziert.

Robustheit & Umweltschutz

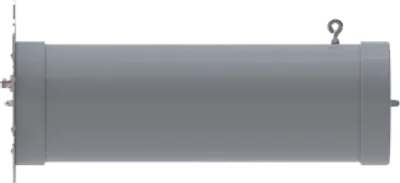

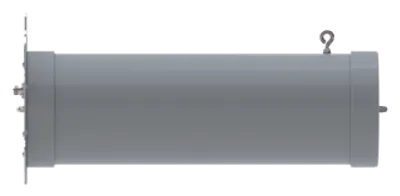

Das Gehäuse aus PVC in der Farbe Grau ist nach IP 65 gegen das Eindringen von Staub und Wasser geschützt. Die Antenne widerstand einer Salzsprühnebelprüfung nach MIL-STD 810G/ASTM B117 und erreicht die Entflammbarkeitsklasse UL 94-HB sowie die Schlagfestigkeit IK 08. Sie ist für Betriebstemperaturen von -40 °C bis +70 °C und relative Luftfeuchtigkeit bis zu 98 % ausgelegt. Die Windbeständigkeit beträgt bis zu 120 km/h.

Montage & Anschluss

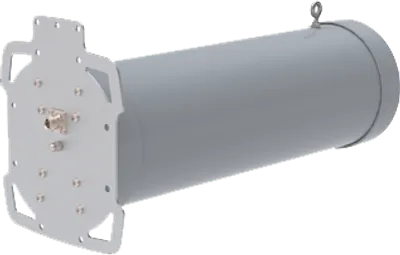

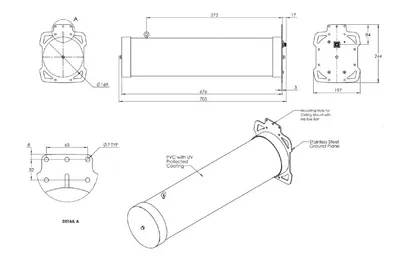

Als Anschluss dient eine N-Type-Buchse in Bulkhead-Bauform. Die Montage kann wahlweise als Deckenmontage mit Ösenhaken (12 mm Innendurchmesser) oder als Mastmontage mit einem 65-mm-U-Bügel erfolgen. Die Antenne verfügt über einen Port und arbeitet als SISO-System. Ein DC-Kurzschluss liegt nicht vor. Als Zubehör sind die Halterungen BRKT-45 und BRKT-47 verfügbar.

Zertifizierungen & Garantie

Die Antenne erfüllt die CE- und RoHS-Richtlinie 2011/65/EU und wird unter einem nach ISO 9001:2015 zertifizierten Qualitätsmanagementsystem hergestellt. Poynting gewährt eine Garantie von 24 Monaten.
