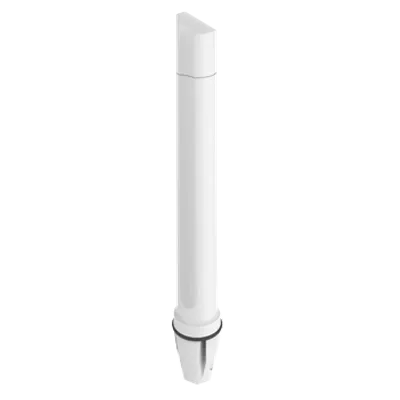

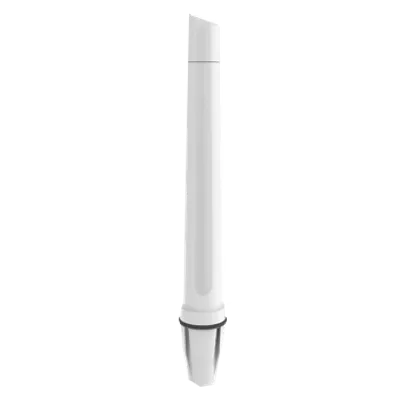

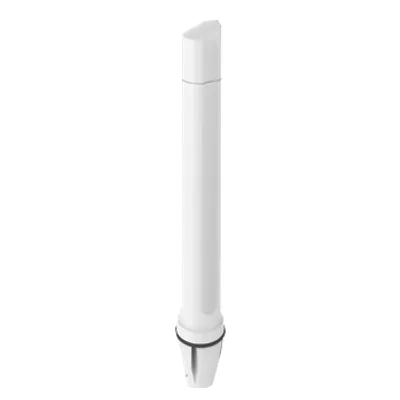

Poynting · Antennen · LTE/GSM · Marine · A-OMNI-0291-V2 · N-Type (F) · Marine 7dbi Rundstrahl OMNI-291 N-Type-F "LTE-Kompatibel"

Vorteile auf einen Blick

• Ultrabreitbandig: deckt 450 bis 2700 MHz ab, einschließlich LTE- und CDMA-450-MHz-Bänder
• Marinetauglich: IP68-geschützt, UV-beständig und salzwasserresistent nach MIL-STD 810F/ASTM B117
• Einfache Montage: Standard-1-Zoll-14-TPI-Marinehalterung mit Durchführung inklusive
• Zukunftssicher: unterstützt 5G-Bänder sowie das zunehmend genutzte 450-MHz-LTE-Band
• Robust: Windüberlebensrate bis 186 km/h, Betriebstemperatur von -40 °C bis +80 °C

Leistung & Frequenzabdeckung

Die OMNI-291 nutzt eine Antennenkonfiguration mit mehreren Dipolen und einem patentierten Speisungsnetzwerk, um über den gesamten Frequenzbereich eine überlegene Patternkontrolle zu erreichen. Im Bereich von 1710 bis 2700 MHz erreicht die Antenne ihren maximalen Gewinn von 7 dBi, während sie bei 698 bis 960 MHz 2,7 dBi und bei 450 bis 470 MHz 2 dBi liefert. Diese ausgeglichene Gewinnverteilung über alle Frequenzbänder stellt sicher, dass auch höhere Frequenzen nicht beeinträchtigt werden.

Die Antenne ist als SISO-System ausgelegt und arbeitet mit linearer vertikaler Polarisation bei einer Impedanz von 50 Ohm. Mit einem VSWR von unter 2,5:1 über 90 % des Bandes und einer maximalen Speiseleistung von 10 W ist sie für anspruchsvolle Funkverbindungen ausgelegt. Sie ist zudem im 2,4- bis 2,5-GHz-Wi-Fi-Band operabel und unterstützt den Wi-Fi-Standard 802.11g.

Design & Umweltschutz

Das Radom besteht aus UV-stabilem Marine-ASA-Kunststoff in Glanzweiß (Pantone P 179-1 C) und schützt die Antenne dauerhaft vor Sonnenstrahlung und Salzwassereinfluss. Mit der Schutzklasse IP68 ist die Antenne gegen das Eindringen von Staub und Wasser vollständig abgedichtet und für den Dauerbetrieb im Freien ausgelegt. Die Salzsprühbeständigkeit ist nach MIL-STD 810F und ASTM B117 belegt, was die Eignung für maritime Umgebungen unterstreicht.

Die Antenne hält Windgeschwindigkeiten bis 186 km/h stand und ist bei relativer Luftfeuchtigkeit bis zu 98 % einsetzbar. Das Gehäuse erfüllt die Flammbarkeitsklasse UL 94-HB und bietet eine Schlagfestigkeit nach IK 08. Der Betriebstemperaturbereich reicht von -40 °C bis +80 °C, der Lagerbereich ist identisch. Diese Kombination aus mechanischer und umweltbedingter Robustheit macht die OMNI-291 zu einer dauerhaften Lösung für Küsten- und Hochseeanwendungen.

Montage & Installation

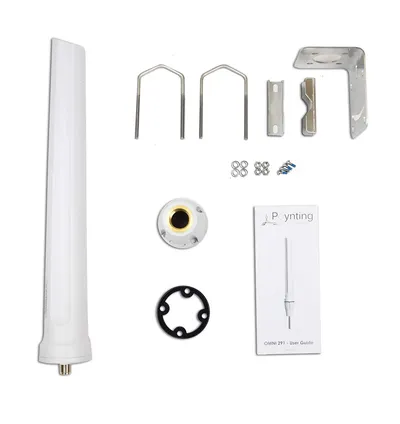

Die Antenne verwendet eine Standard-1-Zoll-14-TPI-Marinehalterung mit Durchführung, die eine vereinfachte Installation an den meisten Marine-Anbaugeräten ermöglicht. Eine entsprechende Adapterhalterung ist im Lieferumfang enthalten. Zusätzlich sind die optionalen Halterungen BRKT-37, BRKT-38 und BRKT-39 aus 316-Edelstahl verfügbar, um unterschiedliche Montageszenarien an Masten oder Wänden abzudecken.

Der Anschluss erfolgt über einen N-Type-Female-Steckverbinder, der eine zuverlässige und witterungsbeständige Koaxialverbindung herstellt. Mit einem Gewicht von 0,576 kg und Abmessungen von 560 mm Länge und 75 mm Breite (inklusive Marinehalterung) lässt sich die Antenne auch an kompakten Booten und Yachten problemlos installieren.

Anwendungsbereiche

Die OMNI-291 ist gezielt für Marine- und Küstenanwendungen konzipiert und eignet sich für den Einsatz auf Yachten, Booten und Fähren. Sie verbessert den LTE-Empfang in Gebieten mit schwachem Datensignal und erhöht die Zuverlässigkeit sowie Stabilität von Datenübertragungen auf See. Die omnidirektionale Charakteristik gewährleistet Signalempfang nahezu überall entlang der Küste, sodass die Antenne weltweit einsetzbar ist.

Darüber hinaus unterstützt die Antenne IoT- und M2M-Anwendungen sowie Wi-Fi-Kommunikation im 2,4-GHz-Band. Die Abdeckung des 450-MHz-LTE-Bandes, das in verschiedenen Regionen und Ländern zunehmend an Bedeutung gewinnt, macht die Antenne zukunftssicher für sich entwickelnde Mobilfunkstandards.

Zertifizierungen & Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 gefertigt. Die CE-Kennzeichnung bestätigt die Konformität mit den europäischen Anforderungen. Die IP68-Schutzklasse ist sowohl als Umweltschutzmerkmal als auch als Zertifizierung ausgewiesen. Diese regulatorischen Nachweise belegen die Einhaltung anerkannter Standards für Qualität und Umweltschutz im industriellen Einsatz.
