Poynting · Antennen · LTE/GSM · Mast · A-LPDA-0092 · silber · SMA (M) · LoRa Helium · 11dbi Yagi/Mast · SMA -Male · 7m Kabel

Vorteile auf einen Blick

• Breitbandabdeckung: 698 bis 3800 MHz inklusive 2G-, 3G- und 4G-Technologien sowie 5G-CBRS-Band von 3,2 bis 3,8 GHz
• Richtwirkung: hoher Gewinn von bis zu 11 dBi mit ca. 50° breitem Hauptstrahl für einfache Ausrichtung
• Robustheit: IP65-Schutz, windbeständig bis 160 km/h, einsatzfähig bei −40 °C bis +70 °C
• Flexibilität: Mastmontage mit geringem Gewicht von 1,63 kg, geeignet für Innen- und Außeneinsatz
• Anschlussbereit: 7 m HDF-195-Koaxkabel mit SMA(M)-Stecker für direkte Installation

Produktüberblick

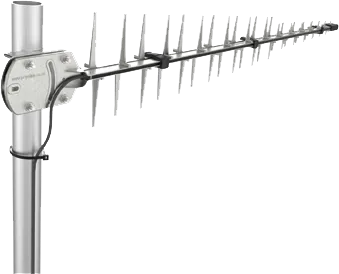

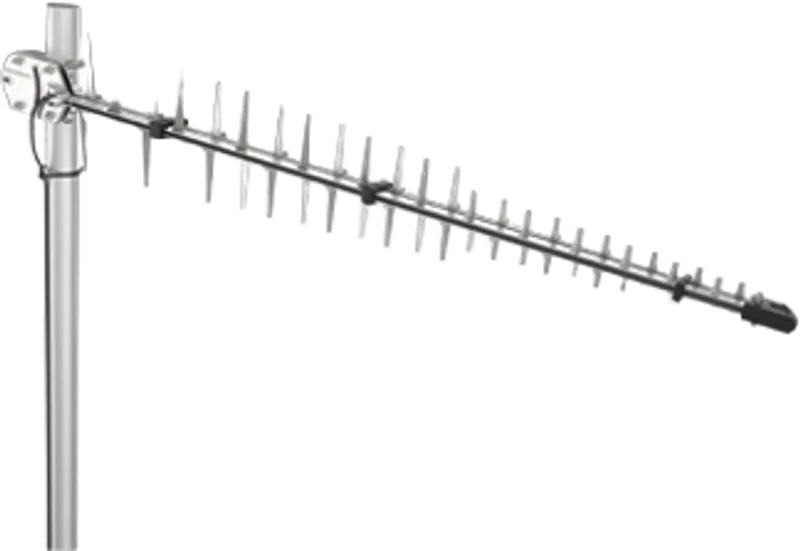

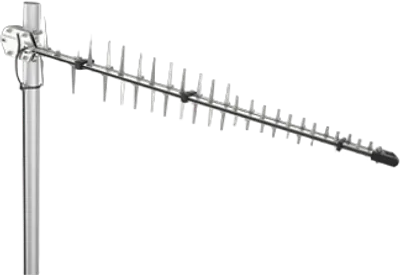

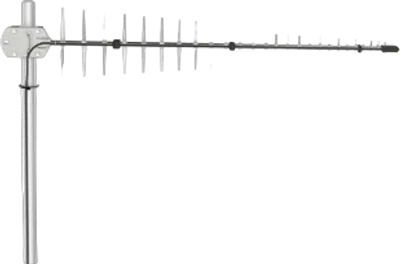

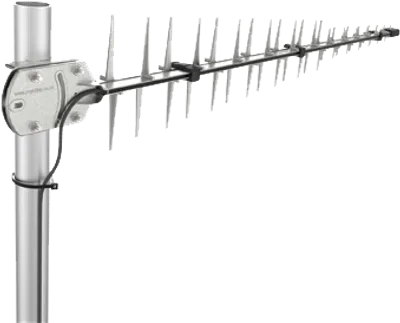

Die Poynting LPDA-92 ist eine log-periodische Dipol-Array-Antenne, die alle internationalen zellularen Mobilfunk- und drahtlosen Datenbänder abdeckt, einschließlich GSM 900, GSM 1800, UMTS und LTE. Sie deckt zudem erweiterte Mobilfunk- und WiMAX-Bänder wie die europäischen und amerikanischen Digital-Dividend-Bänder sowie die lizenzierten und unlizenzierten 2,3- bis 2,7-GHz-Datenbänder ab. Diese Antenne zeichnet sich durch die Kombination aus Ultrabreitband-Betrieb und gleichbleibend hoher Verstärkung aus.

Die Antenne ist mit 2G-, 3G- und 4G-Technologien kompatibel und als 5G-ready ausgewiesen, da sie den CBRS-Bereich von 3,2 bis 3,8 GHz mit abdeckt. Sie eignet sich für Anwendungen, die das GSM-Netz nutzen, darunter LTE, HSPA, 3G, EDGE und GPRS. Die breitbandige Auslegung bedeutet, dass nicht für jeden Netzbetreiber eine separate Antenne erforderlich ist.

Leistung & Verstärkung

Die Antenne erreicht einen maximalen Gewinn von 10,8 dBi im Bereich 698 bis 960 MHz, 11 dBi im Bereich 1710 bis 2700 MHz und 2,3 dBi im Bereich 3400 bis 3800 MHz. Die VSWR liegt über 95 % der Bänder unter 1,5:1, was für eine effiziente Anpassung an das angeschlossene System sorgt. Die maximale Einspeiseleistung beträgt 10 W bei einer nominalen Eingangsimpedanz von 50 Ohm.

Die Richtcharakteristik mit linearen Polarisation und einem Hauptstrahl von etwa 50° Breite erleichtert die Ausrichtung auf die gewünschte Basisstation. Das Kabel hat einen Dämpfungswert von 0,385 dB/m bei 900 MHz, 0,565 dB/m bei 1800 MHz, 0,666 dB/m bei 2400 MHz und 0,788 dB/m bei 3000 MHz.

Einsatzbereiche

Die Antenne ist besonders für ländliche Gebiete mit schwachem Datensignalempfang geeignet, wo ihr hoher Gewinn eine deutliche Verbesserung der Verbindungsqualität bewirkt. Sie eignet sich für Anwendungen mit langsamer Datenübertragung, instabilen Verbindungen und in LTE-Randgebieten, die sich in der Nähe eines LTE-Versorgungsgebiets, aber außerhalb dessen Reichweite befinden. Sowohl städtische als auch ländliche Einsatzorte werden abgedeckt.

Die Antenne verbessert die Zuverlässigkeit drahtloser Datenübertragung und erhöht die Übertragungssicherheit des Gesamtsystems. Sie ist für den Einsatz unter extremen Wetterbedingungen ausgelegt und hat eine vierjährige Erfolgsbilanz unter Klimabedingungen von Schnee über Wüste bis zu tropischen Verhältnissen.

Design & Montage

Das Gehäuse besteht aus Nylon 6 in Schwarz, der Rahmen aus passiviertem ADC12-Aluminium in Aluminiumgrau. Die Antenne ist mit 1112 × 200 × 47 mm und einem Gewicht von 1,63 kg kompakt und leicht. Die Montage erfolgt als Pole-Mount-Mastmontage. Ein DC-Kurzschluss ist vorhanden.

Das angeschlossene Koaxkabel vom Typ HDF 195 ist 7 m lang und endet in einem SMA(M)-Stecker. Die Verpackungsabmessungen betragen 1120 × 210 × 60 mm bei einem Verpackungsgewicht von 2,02 kg.

Umwelt- & Schutzklassen

Die Antenne ist mit IP 65 gegen das Eindringen von Wasser und Staub geschützt und für den Innen- und Außeneinsatz zugelassen. Sie ist salzsprühnebelbeständig nach MIL-STD 810F/ASTM B117 und hält einer relativen Luftfeuchtigkeit von bis zu 98 % im Betrieb stand. Die Schlagfestigkeit ist mit IK 08 ausgewiesen, die Gehäuse-Entflammbarkeitsklasse mit UL 94-HB.

Die Betriebstemperatur reicht von −40 °C bis +70 °C, die Lagertemperatur ebenfalls von −40 °C bis +70 °C. Die Lagerluftfeuchtigkeit beträgt 5 % bis 95 % bei Nichtkondensation. Die Windüberlebensgrenze liegt bei bis zu 160 km/h.

Zertifizierungen & Konformität

Die Antenne erfüllt die CE- und RoHS-Richtlinie 2011/65/EU sowie die ISO 9001:2015. Die Herstellung erfolgt nach diesen Normen, was die Einhaltung Qualitätsmanagement- und Umweltanforderungen dokumentiert. Die Gewährleistung beträgt 24 Monate.
