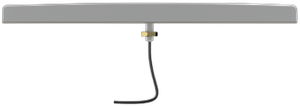

Poynting · Antennen · LTE/GSM · A-DASH-0003-V1 · weiß · SMA (M) · Ultra low profile smart meter/M2M/IoT antenna, 400MHz - 510MHz · NEW

Highlights auf einen Blick

• Omnidirektional für zuverlässige Konnektivität in jeder Ausrichtung
• Breitband 400–510 MHz unterstützt LoRa 433 MHz, CDMA 450 und NB-IoT/LTE-M 450 MHz
• Ultraflaches Profil von 258 × 34 × 13 mm, ideal für Zählergehäuse
• Witterungs- und vandalismussicher mit IP67- und IK-08-Zertifizierung
• Einfache Installation durch Kleberückseite und M8-Zapfen mit Messingmutter
• LTE-Kompatibilität mit den Bändern 31, 72 und 73 sowie den 5G-Bändern n31 und n72

Design und Anwendungen

Die DASH-3 ist gezielt für Anwendungen mit flachem Profil wie intelligente Zähler konzipiert. Sie wird typischerweise auf der Ober- oder Seitenfläche von Zählergehäusen montiert und eignet sich sowohl für Innen- als auch Außeninstallationen. Ihr omnidirektionales Strahlungsdiagramm gewährleistet eine stabile Verbindung, unabhängig von der Ausrichtung der Antenne.

M2M- und IoT-Anwendungsbereiche umfassen die Fernablesung von Strom-, Gas- und Wasserzählern, Zugangskontrollen und Klimatisierung in intelligenten Gebäuden, digitale Beschilderung, Umwelt- und Wassersysteme, industrielle Automatisierung sowie Landwirtschaft und Logistik.

Unterstützte Technologien und Bänder

Die Antenne deckt den gesamten zellularen Frequenzbereich 400–510 MHz ab und kann mit den Technologien LoRa 433 MHz, CDMA 450 und LTE-M/NB-IoT 450 MHz genutzt werden. Sie unterstützt die LTE-Bänder 31, 72 und 73 sowie die 5G-Bänder n31 und n72. Die spezifischen Frequenzbänder umfassen 410–450 MHz, 433 MHz und 450–470 MHz.

Die SISO-Konfiguration mit einem LTE-Port und einem SMA-Stecker vereinfacht die Integration in bestehende M2M-Systeme. Die Nennimpedanz beträgt 50 Ohm, und die Antenne verfügt über einen DC-Kurzschluss zum Schutz vor elektrostatischen Entladungen.

Umweltbeständigkeit und Konformität

Das halogenfreie ABS/PC-Radom bietet IP67-Schutz (ausgenommen Zapfenmontage) und hält Stößen gemäß Schutzklasse IK 08 stand. Die Antenne widersteht Windgeschwindigkeiten bis 160 km/h und einer relativen Luftfeuchtigkeit von bis zu 98 % im Betrieb. Die Salznebelbeständigkeit ist nach MIL-STD 810F/ASTM B117 zertifiziert.

Der Betriebstemperaturbereich liegt zwischen -40 °C und +75 °C, identisch mit dem Lagertemperaturbereich. Das Kabel verfügt über eine Entflammbarkeitsklasse UL 94-HB. Zu den geltenden Zertifizierungen und Normen gehören RoHS 2011/65/EU, ISO 9001:2015, CE, EN, CSA und IEC.

Installation und Verkabelung

Die Montage erfolgt entweder über die Kleberückseite oder einen M8-Zapfen (17 mm) mit M8-Messingmutter und bietet zwei Befestigungsoptionen für glatte oder perforierte Oberflächen. Die Antenne wird mit einem 1 m ±5 % langen RG-174-Kabel mit SMA-Stecker geliefert. Die Kabeldämpfung beträgt 0,62 dB/m bei 400 MHz.
