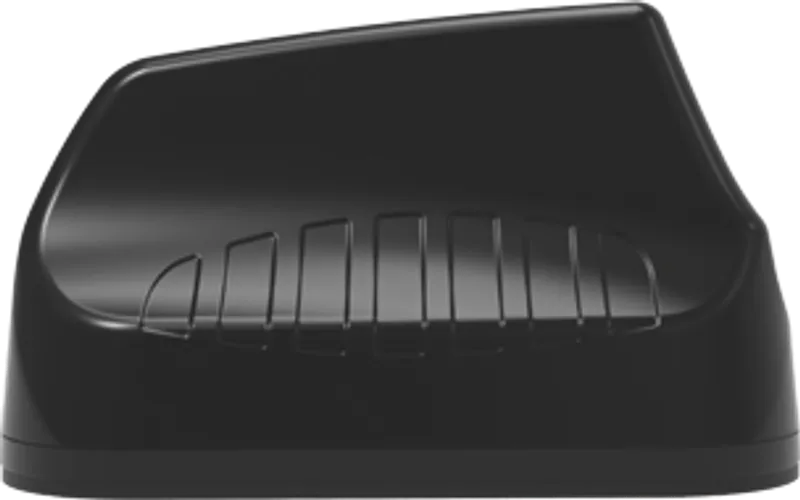

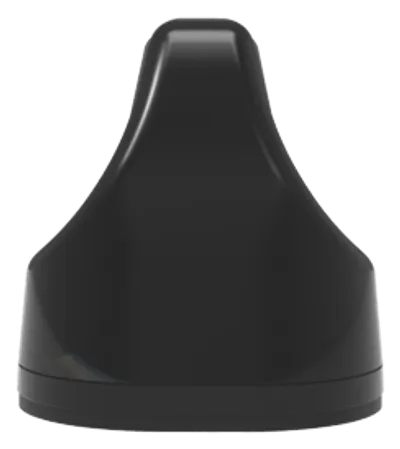

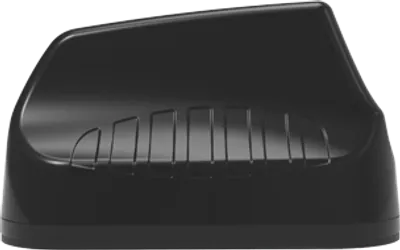

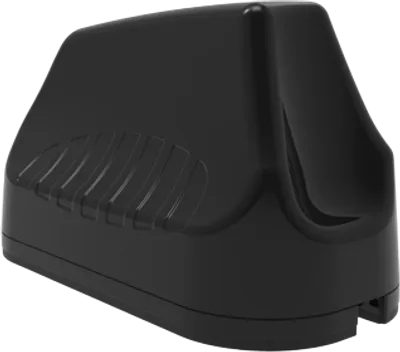

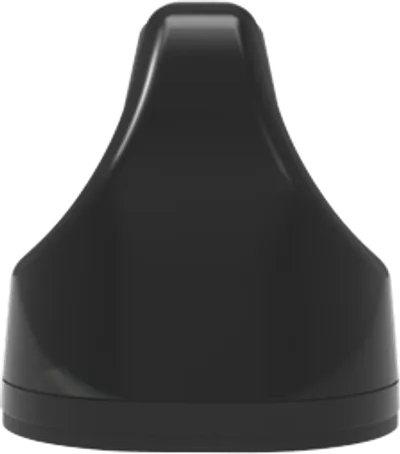

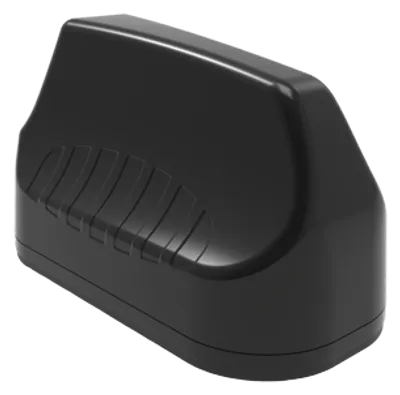

Poynting · Antennen · WiFi · Tunnel · A-Heli-0040-V1-01 · schwarz · N-Type-Male · für Tunnel und Minenfahrzeuge

Vorteile auf einen Blick

• Zirkularpolarisation: Links- und rechtszirkulare Polarisation (LHCP & RHCP) für optimale Dekorrelation in MIMO-Deployments
• Bi-Direktional: Strahlt in beide Richtungen innerhalb eines Tunnels und verbessert so die Abdeckung beider Wi-Fi-Bänder
• NLOS-Ausbreitung: Zirkularpolarisation ermöglicht Signalausbreitung um Tunnelkrümmungen in Non-Line-of-Sight-Szenarien
• Robuste Bauweise: IK10-Schlagfestigkeit und IP68-Schutz gegen das Eindringen von Wasser und Staub
• Umfassende Wi-Fi-Abdeckung: Unterstützt Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac) und Wi-Fi 6 (802.11ax)
• MIMO-optimiert: 2x2 MIMO mit vier Anschlüssen für erweiterte Signalverlässlichkeit in Bergwerks- und Tunnelumgebungen

Überblick & Funktionsweise

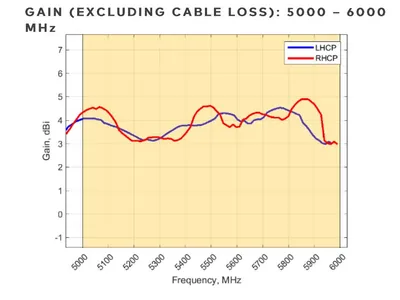

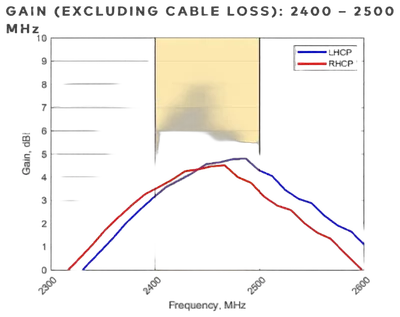

Die HELI-40 erweitert die HELI-Antennenreihe von Poynting um eine Dual-Band-Wi-Fi-Antenne für die Frequenzbereiche 2400–2500 MHz und 5000–6000 MHz. Sie ist bi-direktional ausgelegt und strahlt in beide Richtungen innerhalb eines Tunnels ab, was sie für die Abdeckung beider Wi-Fi-Bänder in Bergwerken und anderen Tunnelarten geeignet macht. Die Antenne wurde gezielt für die Montage an Fahrzeugen und Geräten entwickelt, um innerhalb des Tunnels Telemetrie und Bergbau-Automatisierung zu ermöglichen.

Die Antenne wird standardmäßig sowohl links- als auch rechtszirkular polarisiert geliefert, um eine optimale Dekorrelation innerhalb eines MIMO-Deployments zu erreichen. Die Kombination aus Polarisations- und Frequenzdiversität verbessert die MIMO-Leistung und die HF-Zuverlässigkeit in einem Bergwerkstunnel. Die zirkulare Polarisation ermöglicht es den Dual-Band-Wi-Fi-Frequenzen, sich in einem Non-Line-of-Sight-Szenario um Tunnelkrümmungen auszubreiten, was die Link-Stabilität und Zuverlässigkeit erhöht.

Einsatzbereiche

Die Antenne ist für Bergbau- und Tunnelanwendungen (Mining & Tunnelling) konzipiert und richtet sich an M2M- und IoT-Deployments in diesen Umgebungen. Zu den Anwendungsbereichen gehören Kommunikation, Telemetrie und Automatisierung (M2M & IoT) an Bergbaufahrzeugen und Maschinen. Die Antenne dient zudem dem Aufbau einer vollständigen unterirdischen Konnektivität im Tunnel für Fahrzeugverfolgung und Personensicherheit.

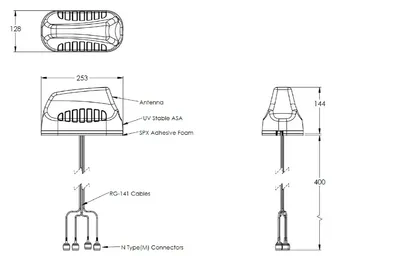

Mechanische & Umweltspezifikationen

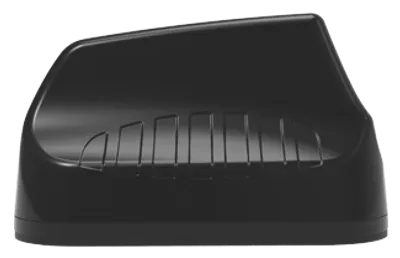

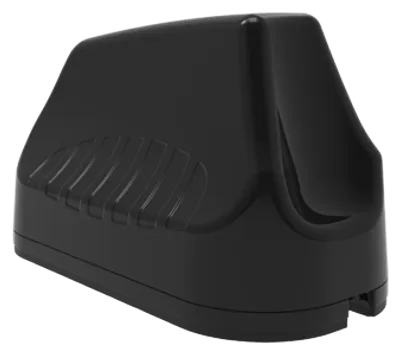

Das Radom besteht aus UV-stabilem ASA-Kunststoff in Schwarz und ist auf raue Umgebungen ausgelegt. Die Antenne erreicht die Schlagfestigkeitsklasse IK10 sowie die Schutzart IP68 gegen das Eindringen von Wasser und Staub. Sie ist nach MIL-STD 810G/ASTM B117 gegen Salzsprühnebel geprüft und weist eine Gehäuse-Entflammbarkeitsklasse nach UL 94-HB auf.

Die Windbeständigkeit beträgt bis zu 220 km/h, und der zulässige Betriebstemperaturbereich reicht von −40 °C bis +70 °C. Die relative Luftfeuchtigkeit im Betrieb darf bis zu 98 % betragen. Als Montageoptionen stehen Spigot- und Surface-Montage zur Verfügung, letztere mit der Möglichkeit eines Magnetfußes. Das optionale Zubehör MBK-1 wird separat angeboten.

Anschluss & Kabel

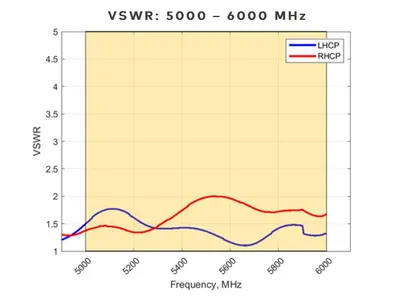

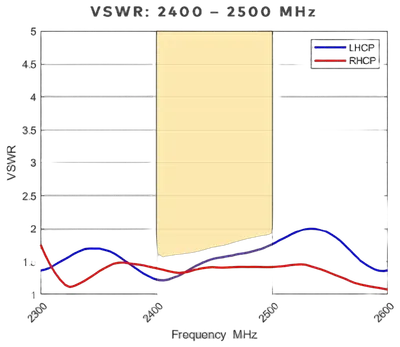

Die Antenne verfügt über vier Anschlüsse mit N-Type-Male-Steckverbindern. Als Koaxialkabel ist RG58 mit einer Länge von 300 mm verlegt. Der Kabelverlust beträgt 0,97 dB/m bei 2400 MHz und 2,0 dB/m bei 5800 MHz. Die Eingangsimpedanz liegt nominal bei 50 Ohm, und die maximale Einspeiseleistung beträgt 10 W. Ein DC-Kurzschluss ist vorhanden, und die Isolation zwischen den Anschlüssen liegt in beiden Frequenzbändern bei weniger als −20 dB.

Zertifizierungen & Konformität

Die Antenne ist RoHS 2011/65/EU-konform und nach ISO 9001:2015 sowie CE zertifiziert. Die Gewährleistung beträgt 24 Monate. Diese Konformitätsangaben bestätigen die Einhaltung der jeweils genannten Normen und Standards für das Produkt.
