Poynting · Antennen · Wi-Fi · Mast/Wand · A-OMNI-0298-V1-01 · 2,4 GHz/5GHz 10dbi · 2m

Vorteile auf einen Blick

• Dual-Band-Wi-Fi: Abdeckung von 2,4 GHz und 4,9 bis 7,2 GHz für Legacy- und Next-Generation-Standards bis Wi-Fi 7
• 2x2 MIMO: Vertikal polarisierte Strahlungselemente für zuverlässige omnidirektionale Abdeckung
• CBRS-fähig: Unterstützung des 3,3 bis 4,2 GHz Bandes für private 5G-Anwendungen
• Robustes Gehäuse: IP 65-Schutz, UV-stabiles ASA-Radom und IK 08-Schlagfestigkeit für Außeneinsatz
• Kompakte Montage: Wand- und Mastmontage mit 2 m HDF-195-Koaxkabel und SMA(M)-Stecker

Überblick & Anwendungsgebiet

Die OMNI-298 ist eine hochleistungsfähige Dual-Band-Wi-Fi-Antenne, die speziell für Fixed Wireless Access-Anwendungen entwickelt wurde. Sie arbeitet über die Frequenzbänder 2400 bis 2500 MHz, 3300 bis 4200 MHz und 4900 bis 7200 MHz und gewährleistet damit Kompatibilität mit bewährten Wi-Fi-Technologien sowie künftigen Entwicklungen einschließlich Wi-Fi 7. Die Antenne unterstützt die IEEE 802.11a/b/g/n/ac/ax-Standards und deckt zusätzlich das 3,5 GHz CBRS-Band ab, das für private 5G-Anwendungen genutzt wird.

Das Design verzichtet auf horizontale Strahlungselemente, was die Installation vereinfacht und eine effiziente Abdeckung sicherstellt. Mit einer maximalen Verstärkung von 10 dBi im Bereich 4900 bis 7200 MHz eignet sich die Antenne für Wi-Fi-Access-Points in Wohn-, Gewerbe- und Industrieanwendungen sowie im landwirtschaftlichen und ländlichen Bereich.

Leistung & Frequenzabdeckung

Die Antenne erreicht bandabhängige Verstärkungen von 6,5 dBi bei 2400 bis 2500 MHz, 7,8 dBi bei 3300 bis 4200 MHz und 10 dBi bei 4900 bis 7200 MHz. Die VSWR liegt unter 2:1, und die Eingangsimpedanz beträgt 50 Ohm. Mit einer maximalen Speiseleistung von 10 W und linearer vertikaler Polarisation liefert die OMNI-298 zuverlässige omnidirektionale Abdeckung über alle unterstützten Bänder.

Die 2x2 MIMO-Technologie mit zwei Ports verbessert die Übertragungsleistung in FWA-Szenarien. Die Antenne unterstützt die 5G-Bänder n48, n77 und n78 sowie die CBRS-Technologie, was sie sowohl für Wi-Fi- als auch für private 5G-Konnektivität vielseitig einsetzbar macht.

Robustheit & Umweltschutz

Das UV-stabile ASA-Radom in Brillantweiß schützt die Antenne unter anspruchsvollen Umweltbedingungen. Mit der Schutzklasse IP 65 ist das Gehäuse gegen Staub und Strahlwasser abgesichert. Die Antenne widerstandsprüft wurde nach MIL-STD 810G/ASTM B117 für Salzsprühbeständigkeit und erreicht eine Schlagfestigkeit nach IK 08. Die Windüberlebensgrenze liegt bei bis zu 190 km/h.

Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +80 °C, die relative Luftfeuchte im Betrieb bis zu 98 %. Das Gehäuse erfüllt die Brennbarkeitsklasse UL 94-HB. Diese Eigenschaften machen die OMNI-298 für den Dauerbetrieb im Außen- und Innenbereich geeignet.

Montage & Anschluss

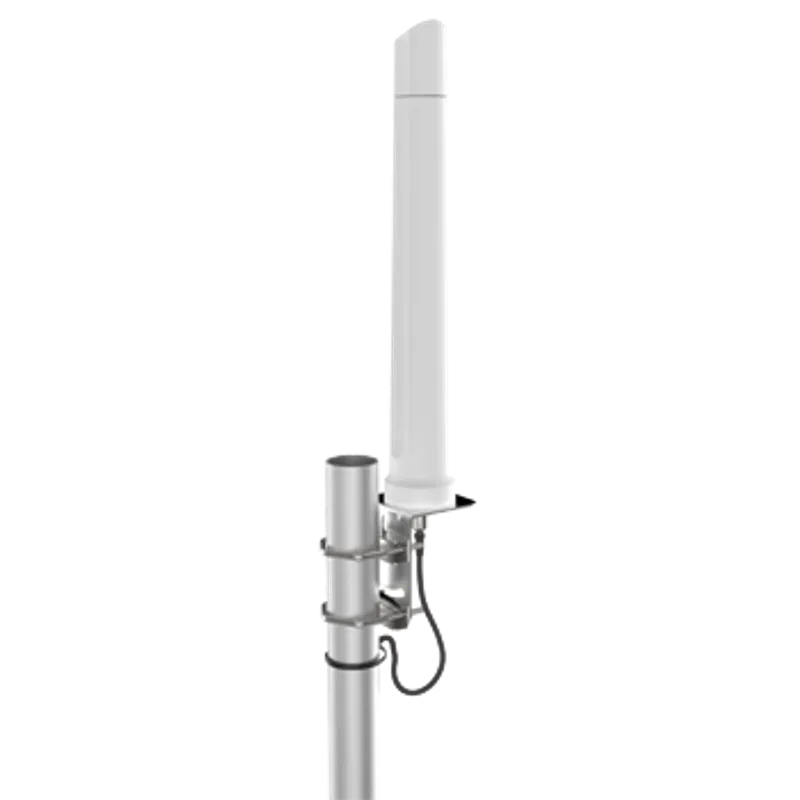

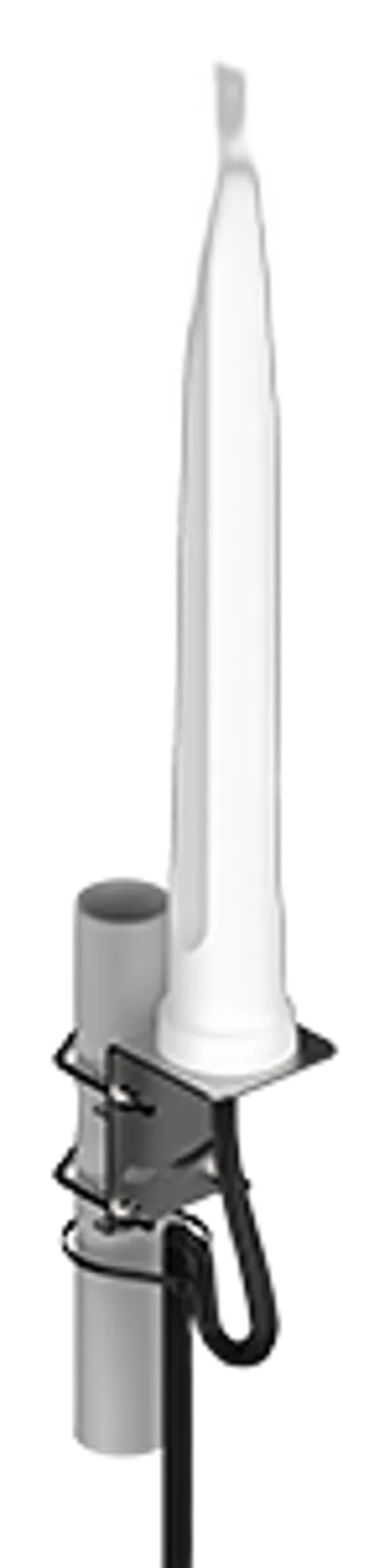

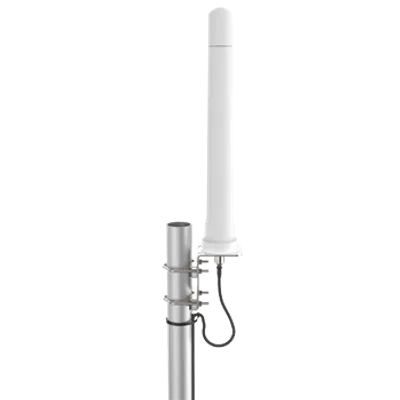

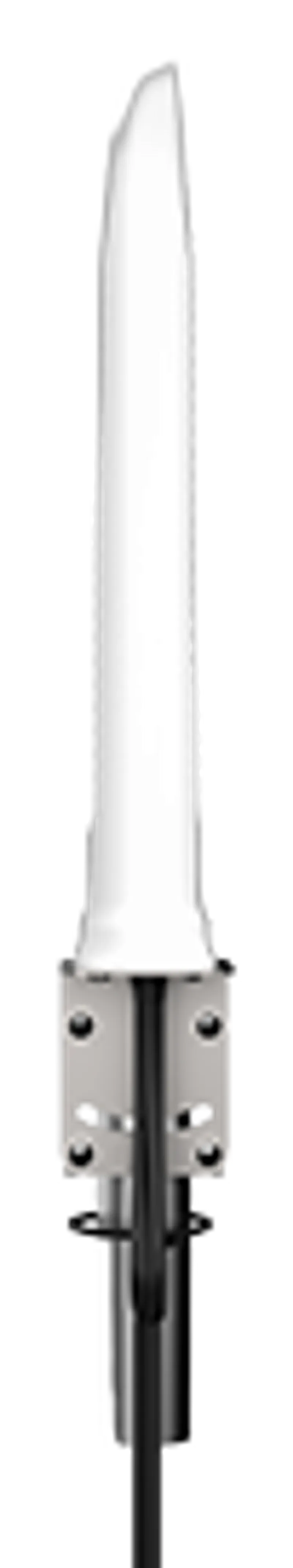

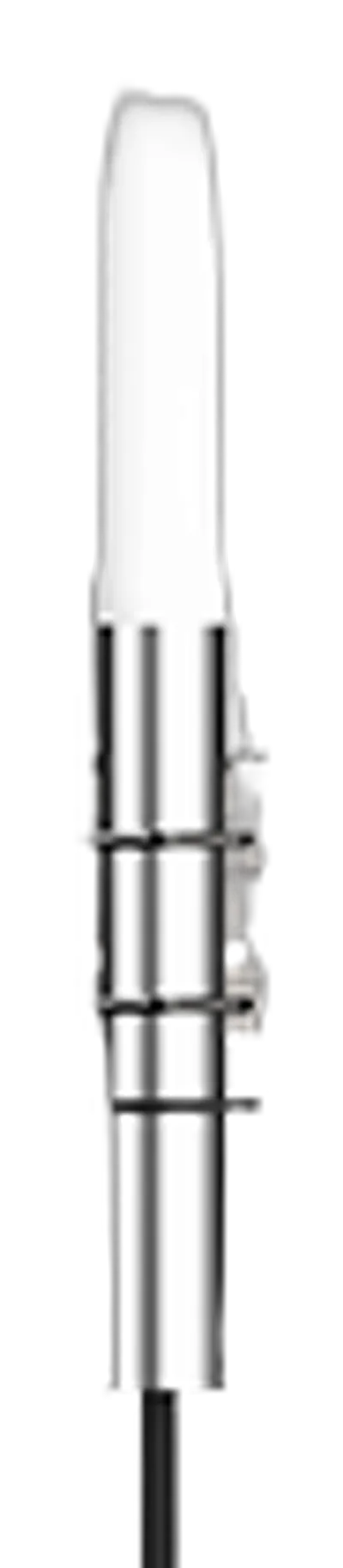

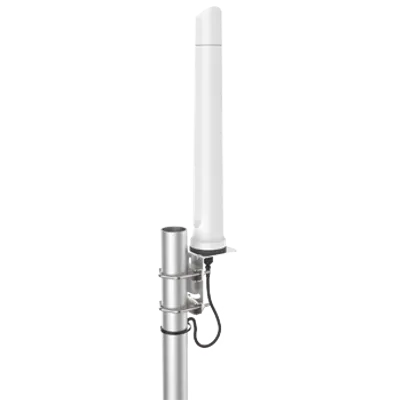

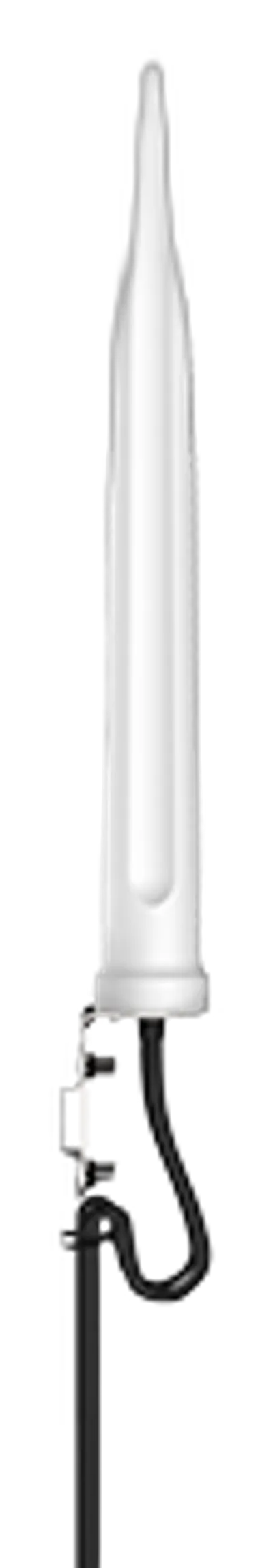

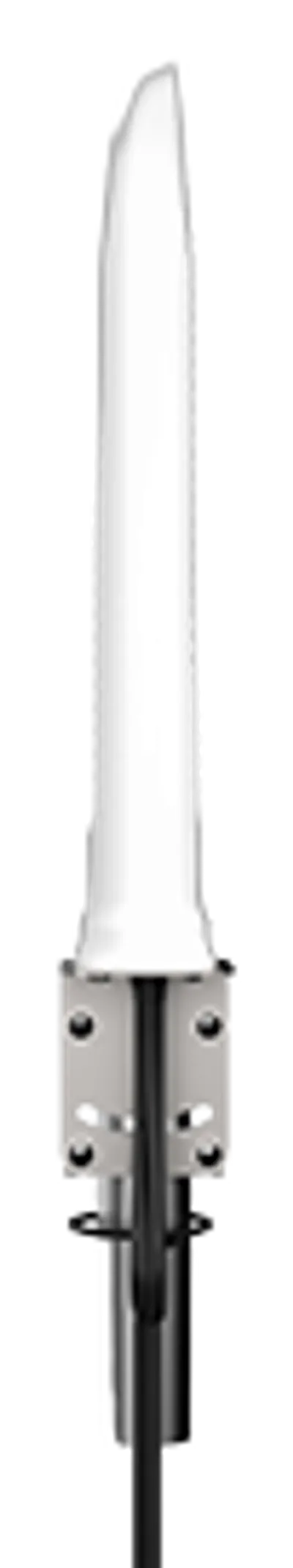

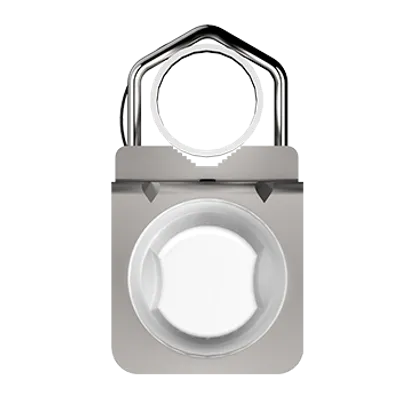

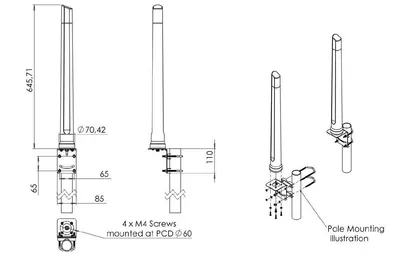

Die Antenne wird mit einer Wand- und Masthalterung geliefert und lässt sich an vertikalen Flächen oder an Masten installieren. Angeschlossen wird sie über zwei 2 m lange Twin HDF 195-Koaxkabel mit SMA(M)-Steckern. Der DC-Kurzschluss ist vorhanden, was bei der Speisung und beim Blitzschutz zu berücksichtigen ist. Die Abmessungen der Antenne betragen 646 mm bei einem Durchmesser von 71 mm, das Gewicht liegt bei 0,58 kg.

Zertifizierungen & Konformität

Die OMNI-298 erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 zertifiziert. Das Produkt trägt das CE-Kennzeichen. Die Gewährleistung beträgt 24 Monate. Die Konformität mit IEEE 802.11a/b/g/n/ac/ax stellt die Kompatibilität mit Wi-Fi-Standards von Wi-Fi 3 bis Wi-Fi 6E sowie Wi-Fi 7 sicher.
