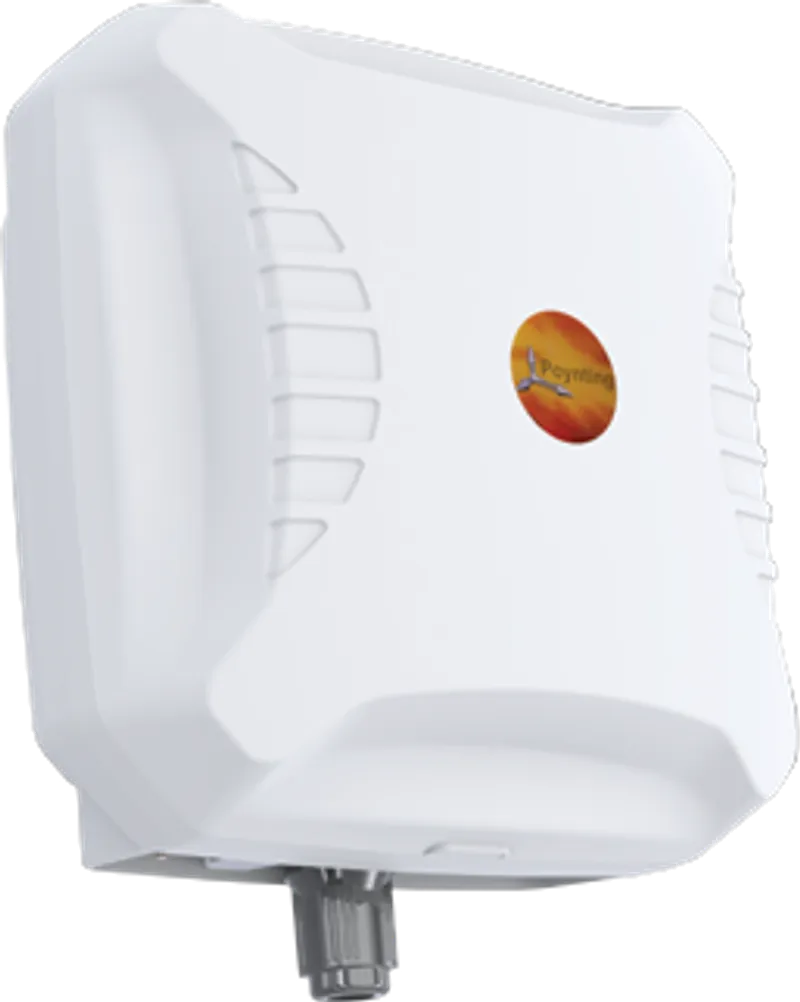

Poynting · Antennen · 5G/LTE · Mast/Wand · A-EPNT-0001-V2-01 · weiß · SMA (F), Antenne

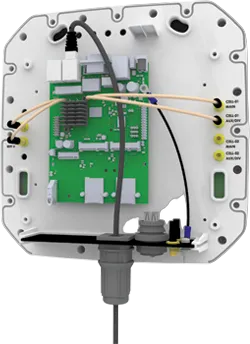

Die Poynting ePoynt Antennengehäuse-Serie verwandelt einen LTE/5G-Router in ein leistungsstarkes Client-Gerät, indem sie breitbandige 4×4 MIMO -Mobilfunkantennen und 2×2 MIMO -WLAN-Antennen in einem einzigen, wetterfesten Gehäuse vereint. Das Modell EPNT-1 nimmt Router mit Abmessungen bis zu 185 × 145 × 45 mm³ auf und deckt den Frequenzbereich von 617 bis 4200 MHz ab. Vorteile auf einen Blick All-in-One-Gehäuse: Antennen und Router in einer einzigen Einheit für den Außeneinsatz Breitbandige 4×4 MIMO-Mobilfunkantennen für 617–4200 MHz mit omnidirektionalem, kreuzpolarisiertem Strahlungsdiagramm 2×2 MIMO-WLAN für 2,4 GHz und 5,0–7,2 GHz, inklusive Unterstützung für Wi-Fi 6E Plug-and-Play-Integration: Router einsetzen, anschließen und in Betrieb nehmen Minimale Kabelverluste dank kurzer 0,25 m RG-178-Koaxialkabel Flexible Montage an Mast, Wand oder Fenster Konstruktion und Integration Das Gehäuse EPNT-1 ist für die Aufnahme verschiedener LTE/5G-Router-Module mit einer maximalen Größe von 185 × 145 × 45 mm³ ausgelegt. Der Router wird im Inneren des Gehäuses platziert, sodass die Antennen direkt mit dem Router verbunden werden können, ohne lange Anschlusskabel zu benötigen. Diese kurze Kabelführung von 0,25 m über RG-178-Koaxialkabel minimiert HF-Verluste und trägt zu einer optimalen Signalperformance bei. Die Anschlüsse sind als SMA-Buchsen (SMA Female) ausgeführt, mit vier Anschlüssen für LTE/5G und zwei Anschlüssen für WLAN. Leistung und Durchsatz Das EPNT-1 kombiniert vier omnidirektionale, kreuzpolarisierte Antennen für eine 4×4 MIMO-Konfiguration im Mobilfunkbereich. Die Kreuzpolarisation verbessert die Leistung, insbesondere in städtischen Gebieten, wo mehrere Basisstationen in der Nähe sind und erhöhte Stabilität sowie Durchsatz benötigt werden. Der Mobilfunk-Frequenzbereich erstreckt sich durchgehend von 617 bis 4200 MHz und deckt damit ein breites Spektrum an 5G- und LTE-Bändern ab. Der maximale Antennengewinn der Mobilfunkantennen beträgt 3,8 dBi. Zusätzlich integriert das Gehäuse zwei omnidirektionale Dualband-WLAN-Antennen für eine 2×2 MIMO-Konfiguration. Diese decken die Bereiche 2,4–2,5 GHz und 5,0–7,2 GHz ab und unterstützen die WLAN-Standards Wi-Fi 3, 4, 5, 6 und 6E. Dadurch lassen sich sowohl Mobilfunk- als auch WLAN-Verbindungen über eine einzige Außenantenneneinheit verwalten. Einsatzbereiche Das EPNT-1 eignet sich für gewerbliche und industrielle Anwendungen, landwirtschaftliche Umgebungen sowie Mobilfunk-Installationen in städtischen und ländlichen Gebieten. Das omnidirektionale Strahlungsdiagramm der Antennen ermöglicht eine 360-Grad-Abdeckung, was besonders vorteilhaft ist, wenn Basisstationen aus verschiedenen Richtungen empfangen werden. Das Gehäuse ist für den dauerhaften Außeneinsatz konzipiert. Montage Das Gehäuse unterstützt drei Montageoptionen: an Mast, Wand oder Fenster. Dadurch lässt sich die Antenne flexibel an die baulichen Gegebenheiten des Installationsorts anpassen. Die weiße Farbe des Gehäuses fügt sich unauffällig in verschiedene Installationsumgebungen ein. Lieferumfang Das EPNT-1 wird als Antennengehäuse mit integrierten Mobilfunk- und WLAN-Antennen sowie den zugehörigen Koaxialkabeln geliefert. Der Router selbst ist nicht enthalten und muss separat vom Anwender eingesetzt werden. Das Verpackungsgewicht beträgt 1,43 kg bei Abmessungen von 410 × 280 × 177 mm. Technische Spezifikationen Mobilfunk-Frequenzbereich: 617 – 4200 MHz Maximaler Gewinn (Mobilfunk): 3,8 dBi MIMO-Konfiguration (Mobilfunk): 4×4 MIMO-Konfiguration (WLAN): 2×2 WLAN-Frequenzbereiche: 2,4–2,5 GHz, 5,0–7,2 GHz WLAN-Standards: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax) Polarisation: X-Polarised Strahlungscharakteristik: Omni-Directional LTE-Anschlüsse: 4 WLAN-Anschlüsse: 2 Steckverbinder: SMA (F) Koaxialkabel: RG 178 / 0,25 m Montagearten: Mast, Wand, Fenster Farbe: Weiß Maximale Routerabmessungen: 185 × 145 × 45 mm³ Technologie: Cellular (LTE/2G/3G/4G/5G), Wi-Fi Verpackungsgewicht: 1,43 kg Verpackungsabmessungen: 410 × 280 × 177 mm Anzahl pro Masterkarton: 6 Gewicht des Masterkartons: 13,02 kg Abmessungen des Masterkartons: 1125 × 430 × 330 mm Herkunftsland: CN Garantie: 24 Monate
