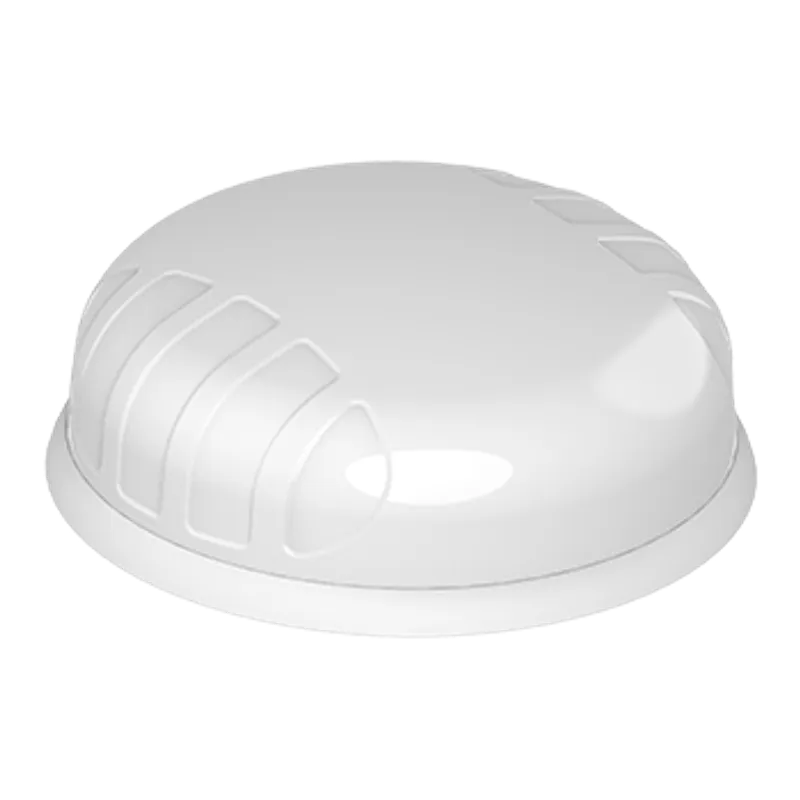

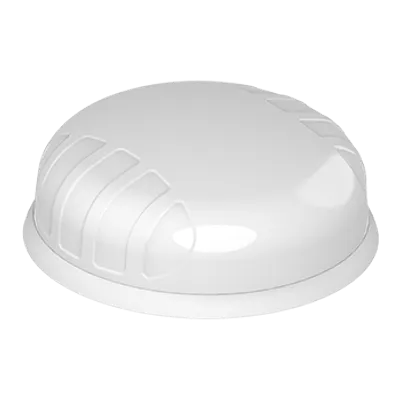

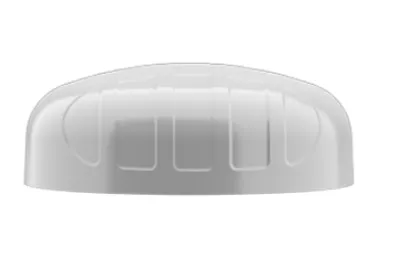

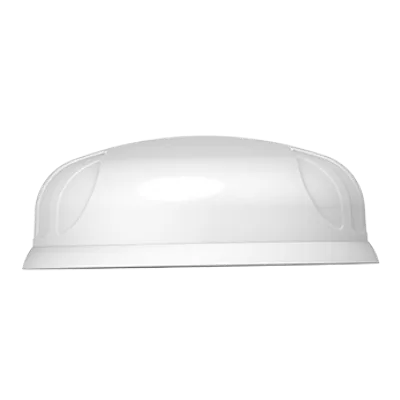

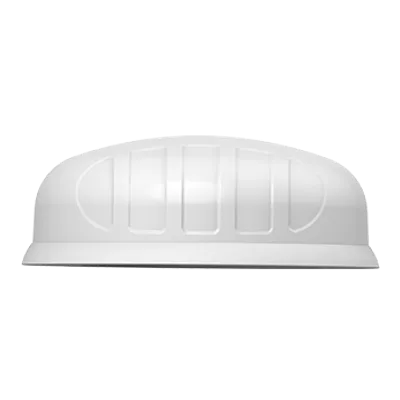

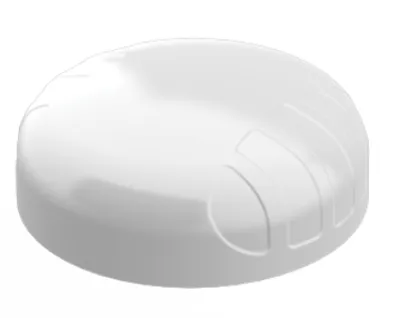

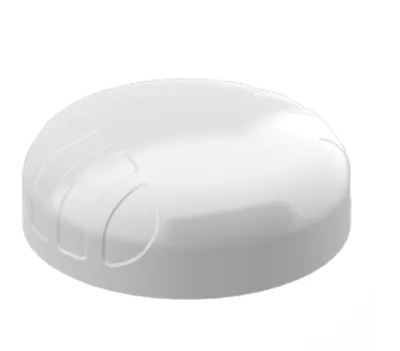

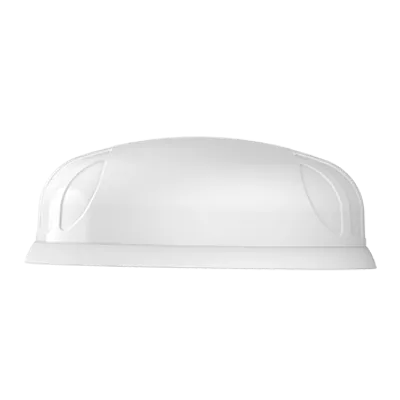

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-PUCK-0001-V2-01-W · weiß · SMA (M) · 6dbi SISO LTE-Antenna 2m SMA-M Kabel "Weiß" PUCK-1

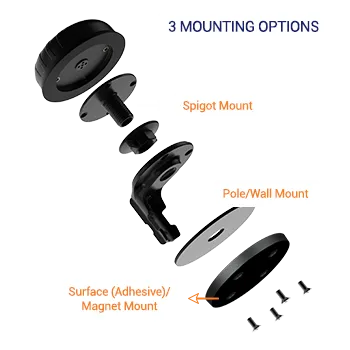

Die Poynting PUCK-1 ist eine kompakte SISO-LTE-Antenne für den Frequenzbereich 617 bis 4200 MHz, konzipiert für Transport-, Marine- und IoT/M2M-Anwendungen. Sie bietet omnidirektionale Abstrahlung mit bis zu 8 dBi Gewinn in einem IP69K-geschützten, flachen Gehäuse. Vorteile auf einen Blick Wideband-Empfang von 617 bis 4200 MHz inklusive 3,5-GHz-CBRS-Band IP69K-Schutzart gegen Staub, Hochdruckwasser und Vandalismus Kompakte Bauform mit nur 36 mm Höhe bei Ø99,3 mm 5G-tauglich mit Abdeckung des 3,2- bis 3,8-GHz-Bereichs Vier Montageoptionen für flexible Installation an Fahrzeug, Mast oder Wand Feuerbeständig und UV-stabil nach UL 94-HB Performance & Frequenzabdeckung Die PUCK-1 ist eine SISO-Antenne für 2G-, 3G-, 4G/LTE- und 5G-Netze und deckt den Frequenzbereich von 617 bis 4200 MHz ab. Dieser Bereich umfasst die gängigsten internationalen LTE-Bänder sowie das 3,5-GHz-CBRS-Band. Die abstrahlenden Elemente erzeugen ein omnidirektionales Strahlungsdiagramm mit ausgewogener Balance zwischen Rundstrahlverhalten, Musterdiversität und guter Strahlung in der gewünschten Elevation. Trotz der geringen Baugröße erreicht die Antenne insbesondere in den höheren Frequenzbändern eine hohe Leistung, die für LTE-Durchsatz und Verbindungsstabilität entscheidend ist. Design & Widerstandsfähigkeit Das Gehäuse misst Ø99,3 mm x 36 mm und besteht aus halogenfreiem PC+ABS. Die Schutzart IP69K gewährleistet Widerstandsfähigkeit gegen Staub, Hochdruckwasser und Vandalismus. Das Gehäuse ist feuerbeständig nach UL 94-HB und UV-stabil. Die Antenne funktioniert konsistent mit und ohne Grundplatte und ist damit unabhängig von der Montagefläche. Weitere Umgebungsangaben umfassen eine Schlagfestigkeit nach IK 10, eine Salzsprühnebel-Prüfung nach MIL-STD 810F/ASTM B117 sowie eine Windüberlebensdauer bis 220 km/h. Montage & Installation Die PUCK-1 bietet vier Montageoptionen für eine flexible Installation: Gewindezapfenmontage, Magnetmontage, Klebebandmontage und Halterungsmontage. Das angeschlossene Kabel ist 2 Meter lang, vom Typ RTK-031, und mit einem SMA-Male-Stecker versehen. Die Antenne eignet sich für den Innen- und Außeneinsatz. Anwendungsbereiche Die Antenne richtet sich an den Einsatz in intelligenten Versorgungssystemen wie Strom-, Gas- und Wassermessung sowie in intelligenten Gebäuden mit Klimasteuerung, Zugangskontrolle und Bewässerung. Industrielle Fabrikautomation, Robotik und andere M2M-Systeme gehören ebenso zum Einsatzspektrum wie Digital Signage, Lager- und Logistiksysteme. Im Transportbereich wird die Antenne auf Bussen, Versorgungsfahrzeugen und im öffentlichen Sicherheitseinsatz verwendet. Weitere Anwendungsfelder sind Bergbaufahrzeuge und -maschinen, landwirtschaftliche Maschinen sowie Marine-Anwendungen auf kleinen Booten und Yachten in Küstennähe oder auf Binnengewässern. Technische Spezifikationen Frequenzbereich: 617 – 4200 MHz Frequenzbänder: 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–4200 MHz Gewinn: 8 dBi Antennentyp: SISO, omnidirektional Unterstützte Netze: 2G / 3G / 4G / LTE / 5G Kabeltyp: RTK-031 Kabellänge: 2 m Anschluss: SMA (M) Schutzart: IP69K Lagertemperatur: -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb): bis 98 % Luftfeuchtigkeit (Lagerung): 5 % bis 95 % (nicht kondensierend) Windüberlebensdauer: ≤ 220 km/h Schlagfestigkeit: IK 10 Entflammbarkeitsklasse: UL 94-HB Salzsprühnebel: MIL-STD 810F / ASTM B117 Abmessungen: Ø 99,3 mm x 36 mm Verpackungsabmessungen: 150 mm x 150 mm x 120 mm Gewicht: 0,312 kg Gewicht verpackt: 0,443 kg Material Radom: PC+ABS (halogenfrei) Gehäusefarbe: weiß Montageoptionen: Gewindezapfen, Magnet, Klebeband, Halterung Konformität: RoHS 2011/65/EU, ISO 9001:2015 Garantie: 24 Monate
