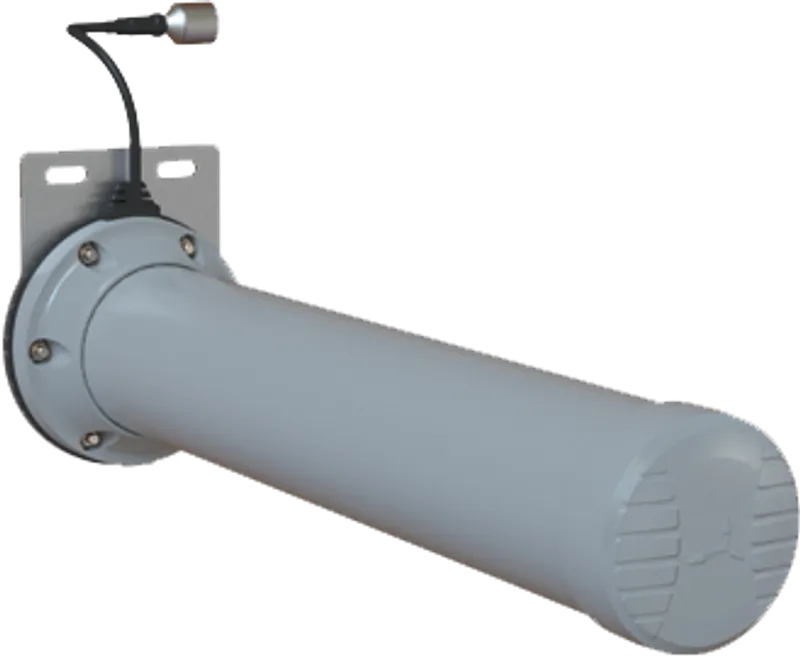

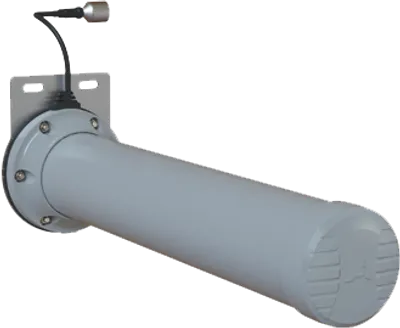

Poynting · Antennen · 5G/LTE/WiFi · Tunnel · A-Heli-0031-V2-01-L · grau · Wideband LTE/WiFi Antenne

Vorteile auf einen Blick

• Ultrabreitband: durchgehende Abdeckung von 1700 bis 7200 MHz für Cellular- und Wi-Fi-Anwendungen
• Zirkular polarisiert: verbesserte Signalausbreitung und Verbindungsstabilität im Tunnel
• Unidirektional: Abstrahlung in nur eine Richtung, ideal für lineare Tunnelabschnitte
• Robust: IP 65-Schutz gegen Wasser und Staub, einsatzfähig von -40 °C bis +70 °C
• Wi-Fi 6 & 5G Ready: unterstützt 802.11ax sowie LTE/4G/5G-Frequenzbänder
• Deckenmontage: zur Installation an Tunneldecken in Bergwerks- und Tunnelumgebungen

Anwendungsbereiche

Die Antenne ist für M2M- und IoT-Kommunikation in Bergwerken und Tunneln ausgelegt. Typische Einsatzgebiete umfassen unterirdische Telemetrie, Bergwerksautomatisierung sowie die Ergänzung von Glasfaser- und Kabelnetzen durch Hotspots in schwer zugänglichen Bereichen. Sie eignet sich zudem für den Aufbau tunnelweiter Datennetze mit Internet-, LTE- und Wi-Fi-Konnektivität zur nahtlosen Verbindung von Personal über Mobiltelefone, Tablets und intelligente Geräte.

Leistung & Abstrahlverhalten

Über den gesamten Frequenzbereich von 1700 bis 7200 MHz erreicht die Antenne einen Spitzengewinn von 9,5 dBi. Die zirkulare Polarisation trägt zur Signalstabilität innerhalb des Tunnels bei. Als unidirektionale Antenne strahlt sie gezielt in eine Richtung ab, was sie für die lineare Ausbreitung in Tunnelabschnitten vorteilhaft macht. Die Konfiguration ist SISO mit einem Port. Die Einspeiseleistung beträgt bis zu 30 W bei einer nominalen Eingangsimpedanz von 50 Ohm. Der VSWR liegt bei <1,75:1 über 90 % des Bandes.

Frequenzabdeckung

Die Antenne unterstützt eine breite Palette an Cellular-Bändern, darunter 5G-Bänder von n1 bis n256 sowie LTE/4G-Bänder von B1 bis B255. Im Wi-Fi-Bereich deckt sie die Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) und Wi-Fi 6E (802.11ax) ab. Die unterstützten Frequenzbänder umfassen 1700–1900 MHz, 1900–2200 MHz, 2300–2400 MHz, 2400–2500 MHz, 2500–2700 MHz, 3400–3800 MHz, 5000–6000 MHz und 6000–7200 MHz.

Robustheit & Umgebungsbedingungen

Das Gehäuse ist mit IP 65 gegen das Eindringen von Wasser und Staub geschützt und für den Einsatz im Freien und Innenbereich ausgelegt. Die Antenne hält Windgeschwindigkeiten von bis zu <120 km/h stand und ist bei relativer Luftfeuchtigkeit bis zu 98 % betriebsfähig. Sie ist nach MIL-STD 810F/ASTM B117 gegen Salzsprühnebel getestet und weist eine Schlagfestigkeit von IK 08 auf. Das Gehäusematerial besteht aus ABS und PVC mit einer Entflammbarkeitsklasse UL 94-HB. Der Betriebs- und Lagertemperaturbereich reicht von -40 °C bis +70 °C.

Anschluss & Montage

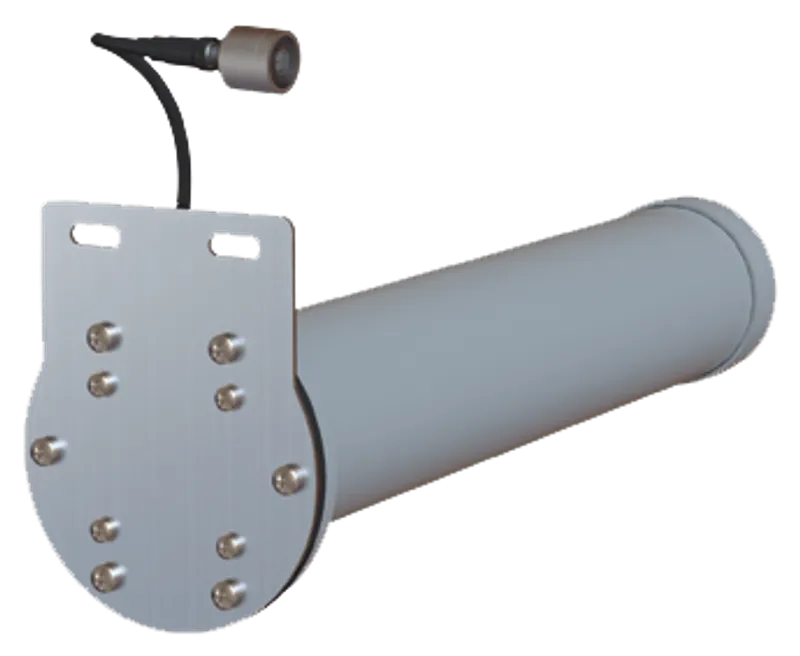

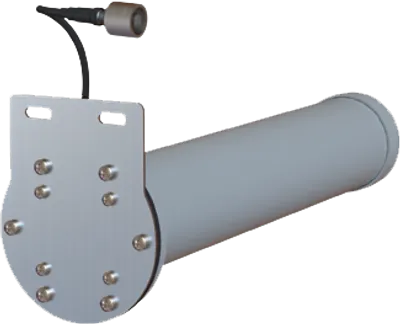

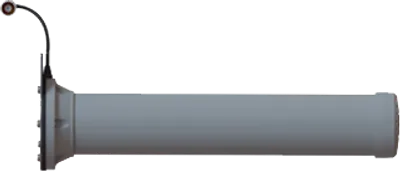

Die Antenne ist mit einem 350 mm langen RG-58-Koaxialkabel und einem N-Type (M)-Anschluss ausgestattet. Die Kabeldämpfung beträgt 0,71 dB/m bei 1800 MHz, 0,86 dB/m bei 2400 MHz, 1,0 dB/m bei 3000 MHz und 2,10 dB/m bei 5800 MHz. Die Montage erfolgt als Deckenmontage. Als Zubehör werden die Halterungen BRKT-45 und BRKT-47 genannt. Das Radom ist in Grau ausgeführt, und die Produktabmessungen betragen 411 mm × 142 mm × 114 mm bei einem Gewicht von 1,20 kg.

Zertifizierungen & Konformität

Die Antenne erfüllt die CE- und RoHS-Richtlinie 2011/65/EU sowie die ISO 9001:2015. Die Garantiezeit beträgt 24 Monate. Diese Konformitäten bestätigen die Einhaltung geltender europäischer Richtlinien und Qualitätsmanagement-Standards für den industriellen Einsatz.
