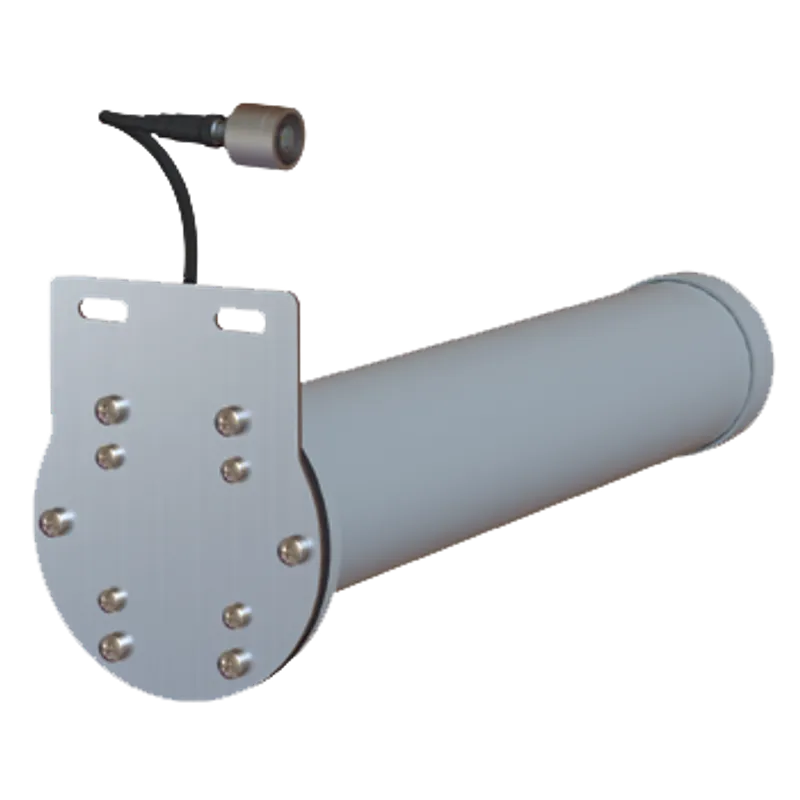

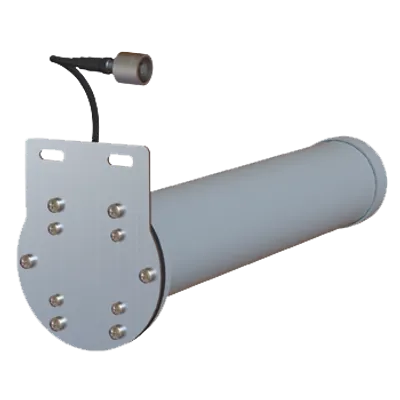

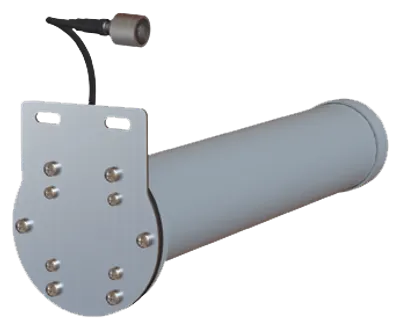

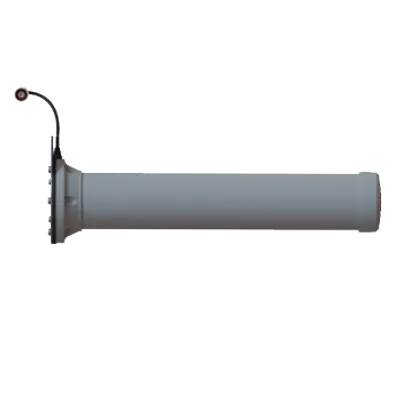

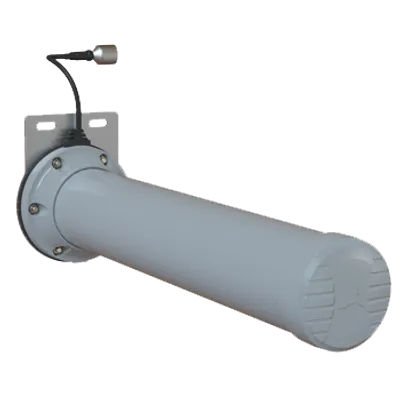

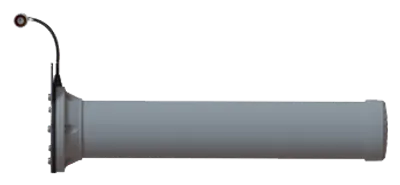

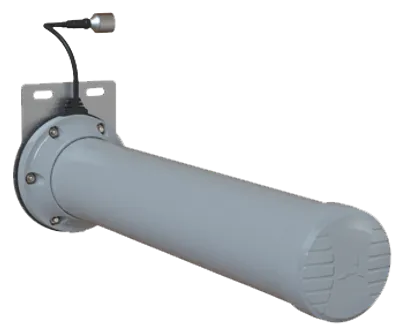

Poynting · Antennen · 5G/LTE/WiFi · Tunnel · A-Heli-0031-V2-01-R · grau · Wideband LTE/WiFi Antenne

Die Poynting Wideband LTE/WiFi-Antenne ist eine unidirektionale, zirkular polarisierte Antenne für den Einsatz in Bergwerks- und Tunnelumgebungen, die den Frequenzbereich von 1700 bis 7200 MHz mit einem Gewinn von 9,5 dBic abdeckt und dort zuverlässige IoT- und M2M-Konnektivität ermöglicht. Vorteile auf einen Blick Ultrabreitband: deckt 1700 bis 7200 MHz für Cellular- und Wi-Fi-Signale in einem einzigen Gehäuse ab Unidirektional: strahlt gezielt in eine Richtung ab und eignet sich damit für die Ausleuchtung von Tunnelstrecken Zirkular polarisiert: reduziert Signaldegradation durch metallische Oberflächen und Maschinen im Tunnel Robuste Bauweise: für raue unterirdische Bedingungen konzipiert Deckenmontage: kompakte Konstruktion zur Installation an Tunneldecken Wi-Fi 6E-fähig: unterstützt die Standards Wi-Fi 3, 4, 5, 6 und 6E Konnektivität und Frequenzabdeckung Die Antenne deckt den gesamten Cellular-Frequenzbereich von 1700 bis 7200 MHz ab und unterstützt dabei LTE/4G-Bänder von B1 bis B255 sowie 5G-Bänder von n1 bis n256. Damit lässt sich eine breite Palette an Mobilfunkstandards in einer einzigen Antenne vereinen, ohne mehrere Modelle vorhalten zu müssen. Zusätzlich zum Cellular-Bereich unterstützt die Antenne die Wi-Fi-Standards 802.11g, 802.11n, 802.11ac, 802.11ax und Wi-Fi 6E, sodass sowohl Mobilfunk- als auch WLAN-Netze über dieselbe Antenne versorgt werden können. Die Frequenzbänder gliedern sich in die Bereiche 1700 bis 1900 MHz, 1900 bis 2200 MHz, 2300 bis 2400 MHz, 2400 bis 2500 MHz, 2500 bis 2700 MHz, 3400 bis 3800 MHz, 5000 bis 6000 MHz sowie 6000 bis 7200 MHz. Diese durchgehende Abdeckung ermöglicht den Einsatz über verschiedene Netzbetreiber- und Technologiekonfigurationen hinweg. Antenneneigenschaften und Performance Die Antenne erreicht einen Gewinn von 9,5 dBic, gemessen ohne Kabelverluste, und arbeitet als SISO-System mit einem LTE-Port. Die zirkulare Polarisation trägt dazu bei, Signalverluste durch Reflexionen an metallischen Oberflächen, Maschinen und Tunnelkrümmungen zu reduzieren. Als unidirektionale Antenne strahlt sie gezielt in eine Richtung ab, was sie für die gezielte Ausleuchtung von Tunnelstrecken und Stollen vorgesehen macht. Am Antennenausgang steht ein N-Type-Stecker (männlich) zur Verfügung, an den ein 0,6 m langes RG-58-Koaxialkabel angeschlossen ist. Die Kombination aus Anschlussart und Kabellänge bestimmt die Einbindung in die bestehende Verkabelung der Tunnel- oder Bergwerksinfrastruktur. Einsatzbereich und Montage Die Antenne ist für den Einsatz in Bergwerks- und Tunnelumgebungen vorgesehen, in denen IoT- und M2M-Kommunikation erforderlich ist. Typische Anwendungen umfassen unterirdische Telemetrie, Bergwerksautomatisierung und die Ergänzung von Glasfaser- oder Kabelnetzen durch drahtlose Hotspots in schwer zugänglichen Bereichen. Die Deckenmontage ermöglicht eine Platzierung, die auf die baulichen Gegebenheiten von Tunneln abgestimmt ist. Als Zubehör werden die Halterungen BRKT-45 und BRKT-47 genannt, die separat erhältlich sind. Die Antenne ist in der Farbe Grau ausgeführt und für den Einsatz in rauen Umgebungen konstruiert. Konformität und Umweltschutz Die Antenne erfüllt die Anforderungen der RoHS-3-Richtlinie. Das bestätigt, dass das Produkt keine absichtlich zugesetzten Schwermetalle wie Blei, Quecksilber, sechswertiges Chrom oder Cadmium sowie die entsprechenden Phthalate oberhalb der maximalen Konzentrationswerte enthält. Die Konformität mit RoHS 3 ist im Produkt-Evidence ausdrücklich ausgewiesen. Die Gewährleistungsfrist beträgt 24 Monate. Das Herkunftsland ist China. Technische Spezifikationen Frequenzbereich: 1700 – 7200 MHz Frequenzbänder: 1700-1900 MHz, 1900-2200 MHz, 2300-2400 MHz, 2400-2500 MHz, 2500-2700 MHz, 3400-3800 MHz, 5000-6000 MHz, 6000-7200 MHz Gewinn (ohne Kabelverlust): 9,5 dBic Polarisation: Zirkular polarisiert Richtcharakteristik: Unidirektional MIMO: SISO LTE-Ports: 1 Technologie: Cellular (LTE/2G/3G/4G/5G), Wi-Fi Wi-Fi-Standards: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax) 5G-Bänder: n1, n2, n3, n7, n25, n30, n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n77, n78, n79, n80, n84, n86, n90, n95, n96, n97, n98, n101, n102, n104, n256 LTE/4G-Bänder: B1, B2, B3, B4, B7, B9, B10, B15, B16, B22, B23, B25, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B42, B43, B46, B47, B48, B49, B52, B53, B65, B66, B69, B252, B255 Anschlusstyp: N-Type (m) Koaxialkabel: RG-58 / 0,6 m Montageart: Deckenmontage Farbe: Grau Zubehör: BRKT-45, BRKT-47 Anwendungsbereich: Bergbau & Tunnelbau Zertifizierungen: RoHS 3 Gewährleistung: 24 Monate Herkunftsland: CN Verpackungsabmessungen: 450 x 165 x 140 mm Verpackungsgewicht: 1,6 kg
